Стрелочный перевод типа Р65 марки 1/9 проект ЛПТП.665121.100
Стрелочный перевод, сконструированный специально для предприятий угольной промышленности. Крестовина перевода унифицирована с крестовиной, используемой на железных дорогах России: литой сердечник соединён с рельсовыми усовиками. Контррельс выполнен из профиля РК. Остряки и рамные рельсы закалены ТВЧ.
Стрелочный перевод, сконструированный специально для предприятий угольной промышленности. Крестовина перевода унифицирована с крестовиной, используемой на железных дорогах России: литой сердечник соединён с рельсовыми усовиками. Контррельс выполнен из профиля РК. Остряки и рамные рельсы закалены ТВЧ.
Технические характеристики:
| Вид стрелочного перевода | обыкновенный |
| Ширина колеи, мм | 1524 |
| Полная длина, мм | 29643 |
|
Радиус бокового пути, мм стрелки переводной кривой |
250000 - 300000 300000 – 210000 с переходом на 200000 |
| Максимальная статическая нагрузка на рельс, кН | 320 |
|
Максимальная скорость движения: по прямому пути, км/ч по боковому пути, км/ч |
50 45 |
| Нормативный ресурс до снятия стрелочного перевода, млн. т | 70 |
| Максимальная масса отгрузочного места, т | 12500 |
| Максимальная масса отгрузочного места, т | 2,4 |
| Масса, т (без брусьев), не более | 13,0 |
Форма отгрузки:

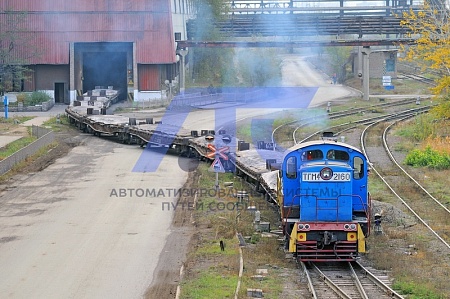

В полувагоне от 1 до 5 комплектов.
Комплект поставки:
| Рельс рамный прямой с остряком кривым, шт. | 1 |
| Рельс рамный кривой с остряком прямым, шт. | 1 |
| Крестовина, шт. | 1 |
| Рельс крестовины с контррельсом, шт. | 2 |
|
Рельсы длиной, мм: 6145 6259 6456 9370 9431 |
1 1 2 1 1 |
| Накладка 1Р65 ГОСТ 8193-73, шт. | 24 |
| Подкладка СК65 ГОСТ 16277-93, шт. | 69 |
| Пакет подкладок к переводу, шт. | 1 |
| Ящик с деталями стрелочного перевода, шт. | 1 |
В комплект поставки не включены:
| Стык изолирующий ЦП478-02, комплект | 2* |
| Гарнитура электропривода, комплект | 1 |
| Электропривод СП-6, шт. | 1 |
| Шуруп путевой 24х170 ГОСТ 809-71, шт. | 326 |
| Костыль 1.165 ГОСТ 5812-82, шт. | 345 |
| Брусья деревянные, комплект | 1 |
* Возможна поставка по отдельному заказу
Схема геометрических размеров
Схема укладки
-
