Стрелочный перевод типа Р65 марки 1/9 на блоках LVT-M c шурупно-дюбельным скреплением проект ВСП017.00.0000

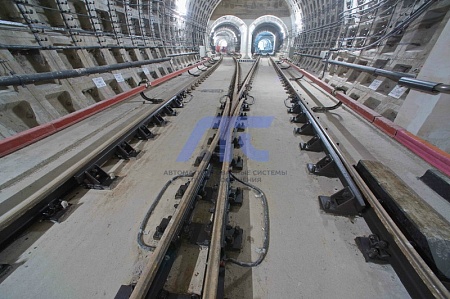

Предназначен для перевода подвижного состава с одного пути на другой. Применяется на железнодорожных путях метрополитенов. В стрелке применена усиленная конструкция корневого узла. Крестовина сборная с улучшенным сопряжением литой и рельсовой частей. Контррельс, не связанный с путевым рельсом. Все подкладки с высокими ребордами. Остряки закалены ТВЧ, рамные рельсы – объемно-закаленные.
Предназначен для перевода подвижного состава с одного пути на другой. Применяется на железнодорожных путях метрополитенов. В стрелке применена усиленная конструкция корневого узла. Крестовина сборная с улучшенным сопряжением литой и рельсовой частей. Контррельс, не связанный с путевым рельсом. Все подкладки с высокими ребордами. Остряки закалены ТВЧ, рамные рельсы – объемно-закаленные.
Технические характеристики:
| Вид стрелочного перевода | обыкновенный |
| Ширина колеи, мм | 1520 |
| Полная длина, мм | 31035 |
|
Радиус бокового пути, мм стрелки переводной кривой |
300000 200060 |
| Максимальная статическая нагрузка на рельс, кН | 150 |
|
Максимальная скорость движения, км/ч по прямому пути по боковому пути |
100 40 |
|
Нормативный ресурс до снятия, млн. т стрелки крестовины |
320 80 |
| Максимальная длина отгрузочного места, мм | 12500 |
| Максимальная масса отгрузочного места, т | 2,5 |
| Масса (без брусьев), т не более | 15,1 |
Комплект поставки:
| Рельс рамный прямой с остряком кривым, шт. | 1 |
| Рельс рамный кривой с остряком прямым, шт. со связной полосой ВСП 012.05.000 | 1 |
| Крестовина типа Р65 марки 1/9, шт. | 1 |
| Рельс крестовины с контррельсом, шт. | 2 |
|
Рельсы длиной, мм: 7433 5912 6027 7994 7373 |
1 1 1 2 1 |
| Накладка 1Р65 ГОСТ 8193-73, шт. | 20 |
| Ящик к переводу, шт. | 3 |
| Контейнер мягкий к переводу, шт. | 3 |
| Брус отбойный, шт. | 1 |
| Гарнитура электропривода для стрелки типа Р65 марки 1/9 на блоках LVT-M ВСП023.00.000, шт. | 1 |
| Пакет тяг к электрогарнитуре ВСП023.00.000, шт. | 1 |
| Ящик к гарнитуре, шт. | 1 |
| Пакет подкладок, шт. | 21 |
В комплект поставки не включены:
| Электропривод СП-6, комплект | 1 |
| Железобетонные блоки LVT-M по проекту ВНИИЖТ 2013-02, комплект | 1 |

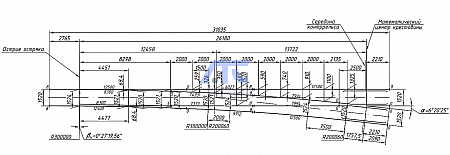

Схема геометрических размеров:

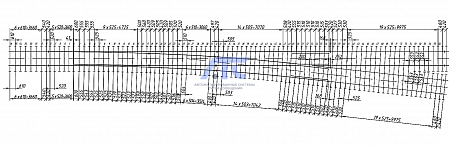

Схема укладки:
-
