Стрелочный перевод типа Р65 марки 1/6 проект 2628.00.000
Предназначен для изменения направления движения подвижного состава с одного пути на другой. Применяется на горочных и приемоотправочных путях станций железных дорог. Крестовина сборная – литой сердечник соединен с рельсовыми усовиками. Все подкладки с высокими ребордами. Остряки и рамные рельсы закалены ТВЧ.
Предназначен для изменения направления движения подвижного состава с одного пути на другой. Применяется на горочных и приемоотправочных путях станций железных дорог. Крестовина сборная – литой сердечник соединен с рельсовыми усовиками. Все подкладки с высокими ребордами. Остряки и рамные рельсы закалены ТВЧ.
Технические характеристики:
| Вид стрелочного перевода | симметричный |
| Ширина колеи, мм | 1520 |
| Полная длина, мм | 17538 |
| Радиус бокового пути, мм | 200770 |
| Максимальная статическая нагрузка на рельс, кН | 245 |
| Максимальная скорость движения, км/ч | 40 |
|
Нормативный ресурс до снятия, млн. т стрелки крестовины |
300 85 |
| Максимальная длина отгрузочного места, мм | 10500 |
| Максимальная масса отгрузочного места, т | 1,6 |
| Масса (без брусьев), т не более | 9,0 |
Форма отгрузки:
В полувагоне от 1 до 8 комплектов.
Комплект поставки:
| Рельс рамный с остряком, шт. | 2 |
| Крестовина, шт. | 1 |
| Рельс крестовины с контррельсом, шт. | 2 |
|
Рельсы длиной, мм: 4500 3328 |
2 2 |
| Накладка 1Р65 ГОСТ 8193-73, шт. | 6 |
| Пакет подкладок к переводу, шт. | 1 |
| Ящик с деталями стрелочного перевода, шт. | 1 |
| Контейнер мягкий с прокладками амортизационными, шт. | 1 |
В комплект поставки не включены:
| Стык изолирующий ЦП478-02, комплект | 2* |
| Скоба для изолирующей втулки КБ ЦП138, шт. | 317* |
| Втулка изолирующая КБ ЦП142, шт. | 317* |
| Комплект резиновых прокладок СП814 (кроме прокладки КБ-10С ЦП328), комплект | 1* |
| Подкладка КБ65 ГОСТ16277-93, шт. | 126* |
| Болт М22-8gх175.48 ГОСТ 16017-79 с шайбами и гайками, шт. | по 252* |
| Болт М22-8gх75.48 ГОСТ 16016-79 с шайбами, гайками и клеммами ПК, шт. | по 273* |
| Гарнитура электропривода 16873-00-00, комплект | 1* |
| Электропривод СП-6, комплект | 1 |
| Брусья железобетонные по проекту ВНИИЖТ №92-05, комплект | 1 |
* Возможна поставка по отдельному заказу

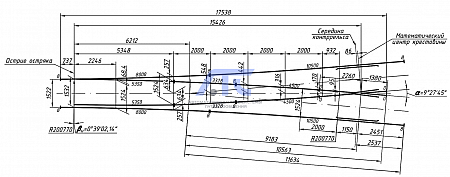

Схема геометрических размеров:

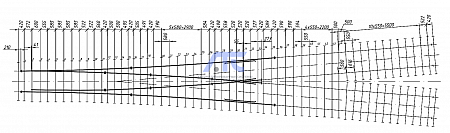

Схема укладки:
-
