Стрелочный перевод типа Р65 марки 1/11 проект 2878.00.000
Предназначен для перевода подвижного состава с одного пути на другой. Применяется в кривых участках железнодорожных линий. В переводе применены гибкие остряки. Крестовина сборная – литой сердечник соединён с рельсовыми усовиками. Контррельс не связан с путевым рельсом. Перевод выполнен на подкладках с высокими ребордами. Перевод выполнен с радиусом по основному пути. Остряки и рамные рельсы закалены ТВЧ.
Предназначен для перевода подвижного состава с одного пути на другой. Применяется в кривых участках железнодорожных линий. В переводе применены гибкие остряки. Крестовина сборная – литой сердечник соединён с рельсовыми усовиками. Контррельс не связан с путевым рельсом. Перевод выполнен на подкладках с высокими ребордами. Перевод выполнен с радиусом по основному пути. Остряки и рамные рельсы закалены ТВЧ.
Технические характеристики:
| Вид стрелочного перевода |
обыкновенный криволинейный |
| Ширина колеи, мм | 1520 |
| Полная длина, мм | 34858 |
| Радиус основного пути, мм | 600000 |
| Радиус бокового пути, мм |
200000, с переходом на 350000 |
| Максимальная статическая нагрузка на рельс, кН | 245 |
| Максимальная скорость движения, км/ч | |
| по прямому пути | 70 |
| по боковому пути | 40 |
| Нормативный ресурс до снятия, млн. т | |
| стрелки | 160 |
| крестовины | 45 |
| Максимальная длина отгрузочного места, мм | 18770 |
| Максимальная масса отгрузочного места, т | 3,0 |
| Масса (без брусьев), т не более | 16 |
Форма отгрузки:
Сцеп из полувагона и двух платформ от 1 до 4 комплектов.
Комплект поставки:
| Рельс рамный с остряком, шт. | 2 |
| Крестовина, шт. | 1 |
| Рельс крестовины с контррельсом, шт. | 2 |
| Рельсы длиной, мм: | |
| 11787 | 1 |
| 11693 | 1 |
| Накладка 1Р65 ГОСТ8193-73, шт. | 20 |
| Накладка 2726.00.016, шт. | 20 |
| Подкладка КБ65 ГОСТ 16277-93, шт. | 46 |
| Пакет подкладок к стрелочному переводу, шт. | 1 |
| Подкладка (одиночка), шт. | 154 |
| Ящик с деталями стрелочного перевода, шт. | 9 |
| Ящик с гарнитурой электропривода 17564-00-00, шт. | 1 |
| Пакет тяг к гарнитуре электропривода, шт. | 1 |
В комплект поставки не включены:
| Электропривод СП-6, шт. | 1 |
| Брусья железобетонные по проекту ВНИИЖТ 98-01.00.00, комплект | 1 |
Схема геометрических размеров:

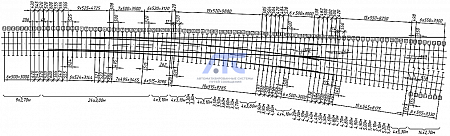

Схема укладки:
-
