Стрелочный перевод типа Р65 марки 1/11 проект 2802.00.000
Предназначен для перевода подвижного состава с одного пути на другой. Применяется в кривых участках железнодорожных линий. В переводе применены гибкие остряки. Крестовина сборная – литой сердечник соединён с рельсовыми усовиками. Контррельс выполнен из прокатного профиля РК. Перевод выполнен на подкладках с высокими ребордами. Перевод выполнен с радиусом по основному пути. Остряки и рамные рельсы закалены ТВЧ.
Предназначен для перевода подвижного состава с одного пути на другой. Применяется в кривых участках железнодорожных линий. В переводе применены гибкие остряки. Крестовина сборная – литой сердечник соединён с рельсовыми усовиками. Контррельс выполнен из прокатного профиля РК. Перевод выполнен на подкладках с высокими ребордами. Перевод выполнен с радиусом по основному пути. Остряки и рамные рельсы закалены ТВЧ.
Технические характеристики:
| Вид стрелочного перевода |
обыкновенный криволинейный |
| Ширина колеи, мм | 1520 |
| Полная длина, мм | 33348 |
| Радиус основного пути, мм | 600000 |
| Радиус бокового пути, мм |
200000, с переходом на 350000 |
| Максимальная статическая нагрузка на рельс, кН | 245 |
| Максимальная скорость движения, км/ч | |
| по прямому пути | 70 |
| по боковому пути | 40 |
| Нормативный ресурс до снятия, млн. т | |
| стрелки | 60 |
| крестовины | 45 |
| Максимальная длина отгрузочного места, мм | 12500 |
| Максимальная масса отгрузочного места, т | 2,8 |
| Масса (без брусьев), т не более | 15 |
Форма отгрузки:
В полувагоне от 1 до 5 комплектов.
Комплект поставки:
| Рельс рамный основного пути с остряком, шт. | 1 |
| Рельс рамный бокового пути с остряком, шт. | 1 |
| Крестовина, шт. | 1 |
| Рельс крестовины с контррельсом, шт | 2 |
| Рельсы длиной, мм: | |
| 8204 | 1 |
| 7069 | 2 |
| 8355 | 1 |
| 8307 | 1 |
| 8153 | 1 |
| Накладка 1Р65 ГОСТ 8193-73, шт. | 20 |
| Накладка 2Р65 ГОСТ 8193-73, шт. | 2 |
| Подкладка СК65 ГОСТ 16277-93, шт. | 174 |
| Пакет подкладок к переводу, шт. | 1 |
| Ящик с деталями стрелочного перевода, шт. | 2 |
В комплект поставки не включены:
| Гарнитура электропривода 17549-00-00, комплект | 1* |
| Электропривод СП-6, комплект | 1 |
| Шуруп путевой 24х170 ГОСТ 809-71, шт. | 1108 |
| Брусья деревянные, комплект | 1 |
*Возможна поставка по отдельному заказу
Схема геометрических размеров:

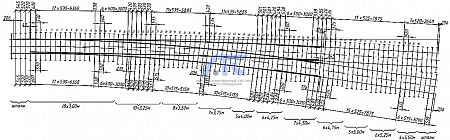

Схема укладки:
-
