Стрелочный перевод типа Р65 марки 1/11 проект 2768.00.000
Предназначен для перевода подвижного состава с одного пути на другой. Перевод взаимозаменяем со стрелочным переводом проекта 1740. В стрелке применена усиленная конструкция корневого узла. Крестовина сборная с улучшенным сопряжением литой и рельсовой частей. Контррельс не связан с путевым рельсом. Все подкладки с высокими ребордами. Остряки и рамные рельсы закалены ТВЧ.
Предназначен для перевода подвижного состава с одного пути на другой. Перевод взаимозаменяем со стрелочным переводом проекта 1740. В стрелке применена усиленная конструкция корневого узла. Крестовина сборная с улучшенным сопряжением литой и рельсовой частей. Контррельс не связан с путевым рельсом. Все подкладки с высокими ребордами. Остряки и рамные рельсы закалены ТВЧ.
Технические характеристики:
| Вид стрелочного перевода | обыкновенный |
| Ширина колеи, мм | 1520 |
| Полная длина, мм | 33363 |
| Радиус бокового пути, мм | 300000 |
| Максимальная статическая нагрузка на рельс, кН | 245 |
| Максимальная скорость движения, км/ч | |
| по прямому пути | 140 |
| по боковому пути | 50 |
| Нормативный ресурс до снятия, млн. т | |
| стрелки | 320 |
| крестовины | 90 |
| Максимальная длина отгрузочного места, мм | 12500 |
| Максимальная масса отгрузочного места, т | 2,2 |
| Масса (без брусьев), т не более | 15, 5 |
Форма отгрузки:
В полувагоне от 1 до 5 комплектов.
Комплект поставки:
| Рельс рамный прямой с остряком кривым, шт. | 1 |
| Рельс рамный кривой с остряком прямым, шт. | 1 |
| Крестовина, шт. | 1 |
| Рельс крестовины с контррельсом, шт. | 2 |
| Рельсы длиной, мм: | |
| 7069 | 2 |
| 8355 | 1 |
| 9716 | 1 |
| 8265 | 1 |
| 9768 | 1 |
| Накладка 1Р65 ГОСТ 8193-73, шт. | 20 |
| Пакет подкладок к переводу, шт. | 1 |
| Ящики с деталями стрелочного перевода, шт. | 1 |
| Контейнер мягкий с прокладками амортизационными, шт. | 2 |
В комплект поставки не включены:
| Стык изолирующий ЦП478-02, комплект | 2* |
| Подкладка КБ65 ГОСТ 16277-93, шт. | 222* |
| Скоба для изолирующей втулки КБ ЦП138, шт. | 647* |
| Втулка изолирующая КБ ЦП142, шт. | 647* |
| Болт М22-8gх175.48 ГОСТ 16017-79 с шайбами и гайками, шт. | по 579* |
| Болт М22-8gх75.48 ГОСТ 16016-79 с шайбами, гайками и клеммами ПК, шт. | по 333* |
| Гарнитура электропривода 16762-00-00, комплект | 1* |
| Электропривод СП-6, комплект | 1 |
| Брусья железобетонные по проекту ВНИИЖТ № 92-03, комплект | 1 |
*Возможна поставка по отдельному заказу

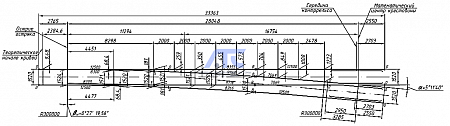

Схема геометрических размеров:

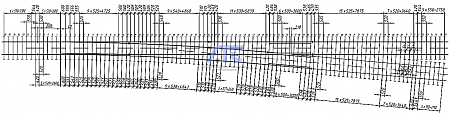

Схема укладки:
-
