Стрелочный перевод типа Р65 марки 1/11 проект 2726.00.000
Предназначен для перевода подвижного состава с одного пути на другой. Стрелочный перевод применяется на путях 1 и 2 классов железнодорожных линий. В стрелке применены: гибкие остряки с приварными рельсовыми окончаниями и клеммы упругого крепления рамных рельсов. Крестовина с непрерывной поверхностью катания c гибко-поворотным сердечником. Остряки, рамные рельсы, рельсы сердечника и усовики закалены ТВЧ. Рельсы переводной кривой – объёмно закаленные.
Предназначен для перевода подвижного состава с одного пути на другой. Стрелочный перевод применяется на путях 1 и 2 классов железнодорожных линий. В стрелке применены: гибкие остряки с приварными рельсовыми окончаниями и клеммы упругого крепления рамных рельсов. Крестовина с непрерывной поверхностью катания c гибко-поворотным сердечником. Остряки, рамные рельсы, рельсы сердечника и усовики закалены ТВЧ. Рельсы переводной кривой – объёмно закаленные.
Технические характеристики:
| Вид стрелочного перевода | обыкновенный |
| Ширина колеи, мм | 1520 |
| Полная длина, мм | 39063 |
| Радиус бокового пути, мм | 300000 |
| Максимальная статическая нагрузка на рельс, кН | 245 |
| Максимальная скорость движения, км/ч | |
| по прямому пути | 200 |
| по боковому пути | 50 |
| Нормативный ресурс до снятия, млн. т | |
| стрелки | 320 |
| крестовины | 320 |
| Максимальная длина отгрузочного места, мм | 22975 |
| Максимальная масса отгрузочного места, т | 3,0 |
| Масса (без брусьев), т не более | 18, 1 |
Форма отгрузки:
Сцеп из полувагона и двух платформ от 1 до 4 комплектов.
Комплект поставки:
| Рельс рамный прямой с остряком кривым, шт | 1 |
| Рельс рамный кривой с остряком прямым, шт | 1 |
| Крестовина, шт. | 1 |
| Рельс с мостиком, шт | 1 |
| Рельсы длиной, мм: | |
| 22975 | 1 |
| 11770 | 1 |
| 11823 | 1 |
| 19599 | 1 |
| Накладка 1Р65 ГОСТ 8193-73, шт | 16 |
| Накладка 2Р65 ГОСТ 8193-73, шт. | 1 |
| Лоток, шт. | 1 |
| Ящик с деталями стрелочного перевода, шт | 5 |
| Ящик с гарнитурой электропривода 17361-00-00, шт. | 1 |
| Пакет тяг к гарнитуре электропривода 17361-00-00, шт. | 1 |
| Ящик с гарнитурой электропривода 17376-00-00, шт. | 3 |
| Пакет тяг к гарнитуре электропривода 17376-00-00, шт | 1 |
В комплект поставки не включены:
| Стык изолирующий ЦП501, шт. | 2* |
| Подкладка КБ65 ГОСТ 16277-93, шт. | 223* |
| Скоба для изолирующей втулки КБ ЦП138, шт. | 639* |
| Втулка изолирующая КБ ЦП142, шт. | 639* |
| Болт М22-8gх175.36 ГОСТ 16017-79 с шайбами и гайками, шт. | по 559* |
| Болт М22-8gх75.36 ГОСТ 16016-79 с шайбами, гайками и клеммами ПК, шт. | по 26* |
| Электропривод СП-12, комплект | 2 |
| Брусья железобетонные по проекту ВНИИЖТ 97-01.00.000, комплект | 1 |
*Возможна поставка по отдельному заказу

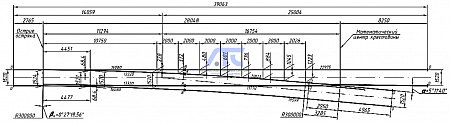

Схема геометрических размеров:

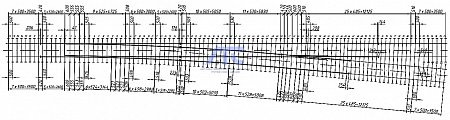

Схема укладки:
-
