Стрелочный перевод типа Р65 марки 1/11 проект 2713.00.000
Предназначен для перевода подвижного состава с одного пути на другой. Стрелочный перевод применяется на путях 1 и 2 классов железнодорожных линий. В стрелке применены гибкие остряки и клеммы упругого крепления рамных рельсов. Крестовина с непрерывной поверхностью катания c гибко-поворотным сердечником. Остряки, рамные рельсы, рельсы сердечника и усовики закалены ТВЧ.
Предназначен для перевода подвижного состава с одного пути на другой. Стрелочный перевод применяется на путях 1 и 2 классов железнодорожных линий. В стрелке применены гибкие остряки и клеммы упругого крепления рамных рельсов. Крестовина с непрерывной поверхностью катания c гибко-поворотным сердечником. Остряки, рамные рельсы, рельсы сердечника и усовики закалены ТВЧ.
Технические характеристики:
| Вид стрелочного перевода | обыкновенный |
| Ширина колеи, мм | 1520 |
| Полная длина, мм | 39063 |
| Радиус бокового пути, мм | 300000 |
| Максимальная статическая нагрузка на рельс, кН | 245 |
|
Максимальная скорость движения, км/ч по прямому пути по боковому пути |
180 50 |
|
Нормативный ресурс до снятия, млн. т стрелки крестовины |
320 320 |
| Максимальная длина отгрузочного места, мм | 13515 |
| Максимальная масса отгрузочного места, т | 3,5 |
| Масса (без брусьев), т не более | 16 |
Форма отгрузки:
В полувагоне от 1 до 4 комплектов.
Комплект поставки:
| Рельс рамный прямой с остряком кривым, шт. | 1 |
| Рельс рамный кривой с остряком прямым, шт. | 1 |
| Крестовина, шт. | 1 |
|
Рельсы длиной, мм: 6246 8094 8147 9664 12500 13040 |
4 1 1 1 1 1 |
| Накладка 1Р65 ГОСТ 8193-73, шт. | 22 |
| Накладка 2Р65 ГОСТ 8193-73, шт. | 3 |
| Подкладка СК65 ГОСТ 16277-93, шт. | 148 |
| Пакет подкладок к переводу, шт. | 1 |
| Ящик с деталями стрелочного перевода, шт. | 2 |
В комплект поставки не включены:
| Стык изолирующий ЦП478-02, комплект | 2 |
| Гарнитура электропривода 16739-00-00, комплект | 1* |
| Гарнитура электропривода 16835-00-00, комплект | 1* |
| Электропривод СП-6, комплект | 2 |
| Шуруп путевой 24х170 ГОСТ809-71, шт. | 956 |
| Брусья деревянные, комплект | 1 |
* Возможна поставка по отдельному заказу

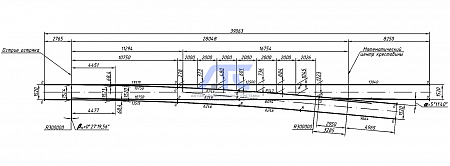

Схема геометрических размеров:

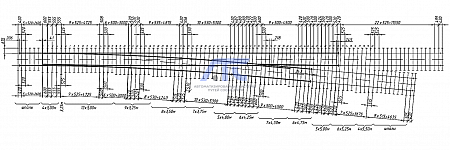

Схема укладки:
-
