Стрелочный перевод типа Р65 марки 1/11 проект 1740.00.000
Предназначен для перевода подвижного состава с одного пути на другой. В стрелке применена усиленная конструкция корневого узла. Крестовина сборная – литой сердечник соединен с рельсовыми усовиками. Остряки и рамные рельсы закалены ТВЧ.
Предназначен для перевода подвижного состава с одного пути на другой. В стрелке применена усиленная конструкция корневого узла. Крестовина сборная – литой сердечник соединен с рельсовыми усовиками. Остряки и рамные рельсы закалены ТВЧ.
Технические характеристики:
| Вид стрелочного перевода | обыкновенный |
| Ширина колеи, мм | 1520 |
| Полная длина, мм | 33363 |
| Радиус бокового пути, мм | 300000 |
| Максимальная статическая нагрузка на рельс, кН | 245 |
|
Максимальная скорость движения, км/ч по прямому пути по боковому пути |
140 50 |
|
Нормативный ресурс до снятия, млн. т стрелки крестовины |
320 90 |
| Максимальная длина отгрузочного места, мм | 12500 |
| Максимальная масса отгрузочного места, т | 2,2 |
| Масса (без брусьев), т не более | 15,06 |
Форма отгрузки:
В полувагоне от 1 до 5 комплектов.
Комплект поставки:
| Рельс рамный прямой с остряком кривым, шт. | 1 |
| Рельс рамный кривой с остряком прямым, шт. | 1 |
| Крестовина, шт. | 1 |
| Рельс крестовины с контррельсом, шт. | 2 |
|
Рельсы длиной, мм 7069 8265 8355 9716 9768 |
2 1 1 1 1 |
| Накладка 1Р65 ГОСТ 8193-73, шт. | 20 |
| Пакет подкладок к переводу, шт. | 1 |
| Ящик с деталями стрелочного перевода, шт. | 1 |
В комплект поставки не включены:
| Стык изолирующий ЦП478-02, комплект | 2* |
| Подкладка КБ65 ГОСТ 16277-93, шт. | 184* |
| Скоба для изолирующей втулки КБ ЦП138, шт. | 573* |
| Втулка изолирующая КБ ЦП142, шт. | 573* |
| Комплект резиновых прокладок СП812, комплект | 1* |
| Болт М22-8gх175.36 ГОСТ 16017-79 с шайбами и гайками, шт. | по 505* |
| Болт М22-8gх75.36 ГОСТ 16016-79 с клеммами ПК, шайбами и гайками, шт. | по 368* |
| Гарнитура электропривода 16762-00-00, комплект | 1* |
| Электропривод СП-6, комплект | 1 |
| Брусья железобетонные по проекту ВНИИЖТ №92-03, комплект | 1 |
* Возможна поставка по отдельному заказу

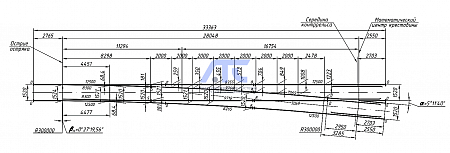

Схема геометрических размеров:

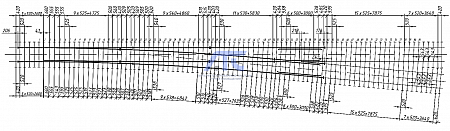

Схема укладки:
-
