Стрелочный перевод типа Р50 марки 1/9 проект 2941.00.000
Предназначен для перевода подвижного состава с одного пути на другой. Применяется на железнодорожных линиях узкой колеи. Крестовина сборная с улучшенным сопряжением литой и рельсовой частей. Контррельс не связан с путевым рельсом. Все подкладки с высокими ребордами. Остряки и рамные рельсы закалены ТВЧ.
Предназначен для перевода подвижного состава с одного пути на другой. Применяется на железнодорожных линиях узкой колеи. Крестовина сборная с улучшенным сопряжением литой и рельсовой частей. Контррельс не связан с путевым рельсом. Все подкладки с высокими ребордами. Остряки и рамные рельсы закалены ТВЧ.
Технические характеристики:
| Вид стрелочного перевода | обыкновенный |
| Ширина колеи, мм | 15100 |
| Полная длина, мм | 85000 |
| Максимальная статическая нагрузка на рельс, кН | 240 |
|
Максимальная скорость движения, км/ч по прямому пути по боковому пути |
50 20 |
|
Нормативный ресурс до снятия, млн. т стрелки крестовины |
320 90 |
| Максимальная длина отгрузочного места, мм | 10000 |
| Максимальная масса отгрузочного места, т | 2,0 |
| Масса (без брусьев), т не более | 7 |
Форма отгрузки:
В полувагоне от 1 до 5 комплектов.
Комплект поставки:
| Рельс рамный прямой с остряком кривым, шт. | 1 |
| Рельс рамный кривой с остряком прямым, шт. | 1 |
| Крестовина, шт. | 1 |
| Рельс крестовины с контррельсом, шт. | 2 |
|
Рельсы длиной, мм: 3908 3877 |
1 1 |
| Накладка 1Р65 ГОСТ 8193-73, шт. | 12 |
| Пакет подкладок к переводу, шт. | 7 |
| Ящик с деталями стрелочного перевода, шт. | 2 |
| Пакет тяг к переводу, шт. | 1 |
| Контейнер мягкий с прокладками амортизационными, шт. | 1 |
В комплект поставки не включены:
| Электропривод СП-3, комплект | 1 |
| Брусья железобетонные по проекту ВНИИЖТ № 2004-01, комплект | 1 |

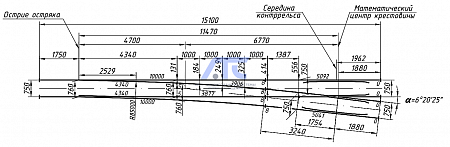

Схема геометрических размеров:

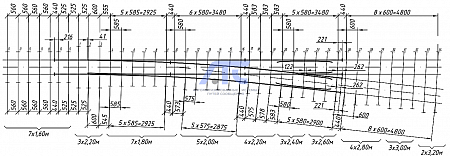

Схема укладки:
-
