Стрелочный перевод типа Р50 марки 1/9 проект 2891.00.000
Предназначен для перевода подвижного состава с одного пути на другой. Применяется на железнодорожных путях метрополитенов. Крестовина сборная – литой сердечник соединён с рельсовыми усовиками. Контррельс не связан с путевым рельсом. В стрелочном переводе применены клеммы упругого крепления рельсов. Остряки и рамные рельсы закалены ТВЧ.
Предназначен для перевода подвижного состава с одного пути на другой. Применяется на железнодорожных путях метрополитенов. Крестовина сборная – литой сердечник соединён с рельсовыми усовиками. Контррельс не связан с путевым рельсом. В стрелочном переводе применены клеммы упругого крепления рельсов. Остряки и рамные рельсы закалены ТВЧ.
Технические характеристики:
| Вид стрелочного перевода | обыкновенный |
| Ширина колеи, мм | 1520 |
| Полная длина, мм | 31057 |
|
Радиус бокового пути, мм стрелки переводной кривой |
297259 200000 |
| Максимальная статическая нагрузка на рельс, кН | 235 |
|
Максимальная скорость движения, км/ч по прямому путипо боковому пути |
100 40 |
|
Нормативный ресурс до снятия, млн. т стрелки крестовины |
250 60 |
| Максимальная длина отгрузочного места, мм | 12500 |
| Максимальная масса отгрузочного места, т | 2,6 |
| Масса (без брусьев), т не более | 11,5 |
Форма отгрузки:
В полувагоне от 1 до 5 комплектов.
Комплект поставки:
| Рельс рамный прямой с остряком кривым, шт. | 1 |
| Рельс рамный кривой с остряком прямым, шт. | 1 |
| Крестовина, шт. | 1 |
| Рельс крестовины с контррельсом, шт. | 2 |
|
Рельсы длиной, мм: 5936 6049 7622 7684 8619 |
1 1 1 1 2 |
| Накладка 1Р50 ГОСТ 19128-73, шт. | 18 |
| Подкладка (одиночка), шт. | 121 |
| Пакет подкладок к переводу, шт. | 2 |
| Ящик с деталями стрелочного перевода, шт. | 2 |
В комплект поставки не включены:
| Стык изолирующий ОП480, шт. | 2* |
| Гарнитура электропривода 16754-00-00, комплект | 1 |
| Электропривод СП-6, комплект | 1 |
| Шуруп путевой 24х170 ГОСТ 809-71, шт. | 976 |
| Брусья деревянные, комплект | 1 |
* Возможна поставка по отдельному заказу.

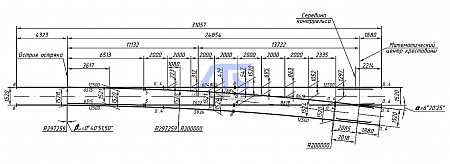

Схема геометрических размеров:

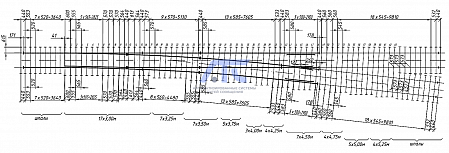

Схема укладки:
-
