Стрелочный перевод типа Р50 марки 1/6 проект 1581.00.000
Предназначен для перевода подвижного состава с одного пути на другой и для формирования составов на горках железнодорожных станций. Крестовина сборная – литой сердечник соединён с рельсовыми усовиками. Остряки и рамные рельсы закалены ТВЧ.
Предназначен для перевода подвижного состава с одного пути на другой и для формирования составов на горках железнодорожных станций. Крестовина сборная – литой сердечник соединён с рельсовыми усовиками. Остряки и рамные рельсы закалены ТВЧ.
Технические характеристики:
| Вид стрелочного перевода | симметричный |
| Ширина колеи, мм | 1520 |
| Полная длина, мм | 17542 |
| Радиус бокового пути, мм | 200770 |
| Максимальная статическая нагрузка на рельс, кН | 245 |
| Максимальная скорость движения, км/ч | 40 |
|
Нормативный ресурс до снятия, млн. т стрелки крестовины |
250 70 |
| Максимальная длина отгрузочного места, мм | 12500 |
| Максимальная масса отгрузочного места, т | 1,1 |
| Масса (без брусьев), т не более | 7,0 |
Форма отгрузки:
В полувагоне от 5 до 10 комплектов.
Комплект поставки:
| Рельс рамный прямой с остряком, шт. | 2 |
| Крестовина, шт. | 1 |
| Рельс крестовины с контррельсом, шт. | 2 |
|
Рельсы длиной, мм: 4338 4500 |
2 2 |
| Накладка 1Р50 ГОСТ 19128-73, шт. | 6 |
| Подкладка СД50 ГОСТ 12135-75, шт. | 54 |
| Пакет подкладок к переводу, шт. | 1 |
| Ящик с деталями стрелочного перевода, шт. | 1 |
В комплект поставки не включены:
| Стык изолирующий ОП480, комплект | 2* |
| Гарнитура электропривода 16755-00-00, комплект | 1* |
| Электропривод СП-6, комплект | 1 |
| Шуруп путевой 24х170 ГОСТ809-71, шт. | 282 |
| Костыль 1.165 ГОСТ 5812-82, шт. | 270 |
| Брусья деревянные, комплект | 1 |
* Возможна поставка по отдельному заказу

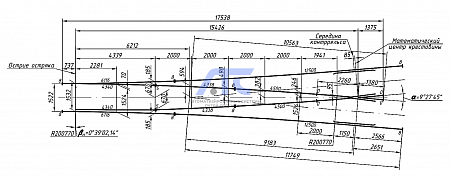

Схема геометрических размеров:

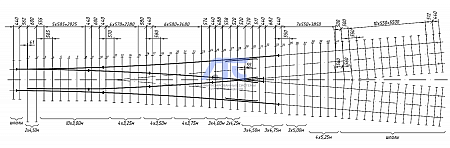

Схема укладки:
-
