Стрелочный перевод типа Р50 марки 1/5 проект 2673.00.000
Предназначен для перевода подвижного состава с одного пути на другой. Применяется на железнодорожных путях горнорудных выработок. Небольшие габариты позволяют использовать его в стесненных условиях. Крестовина цельнолитая.
Предназначен для перевода подвижного состава с одного пути на другой. Применяется на железнодорожных путях горнорудных выработок. Небольшие габариты позволяют использовать его в стесненных условиях. Крестовина цельнолитая.
Технические характеристики:
| Вид стрелочного перевода | обыкновенный |
| Ширина колеи, мм | 750 |
| Полная длина, мм | 9297 |
|
Радиус бокового пути, мм стрелки переводной кривой |
80375 20375 |
| Максимальная статическая нагрузка на рельс, кН | 147 |
| Максимальная скорость движения, км/ч | 15 |
| Максимальная длина отгрузочного места, мм | 5017 |
| Максимальная масса отгрузочного места, т | 0,9 |
| Масса (без брусьев), т не более | 5 |
Форма отгрузки:
В полувагоне от 5 до 10 комплектов.
Комплект поставки:
| Рельс рамный прямой с остряком кривым, шт. | 1 |
| Рельс рамный кривой с остряком прямым, шт. | 1 |
| Крестовина, шт. | 1 |
| Рельс крестовины с контррельсом, шт. | 2 |
|
Рельсы длиной, мм: 3145 3195 3824 4161 |
1 1 2 2 |
| Накладка 1Р50 ГОСТ 19128-73, шт. | 20 |
| Подкладка СД50 ГОСТ 12135-75, шт. | 42 |
| Пакет подкладок к переводу, шт. | 1 |
| Ящик с деталями стрелочного перевода, шт. | 2 |
В комплект поставки не включены:
| Механизм переводной 1709, комплект | 1* |
| Костыль 1.165 ГОСТ 5812-82, шт. | 282 |
| Брусья деревянные, комплект | 1 |
* Возможна поставка по отдельному заказу

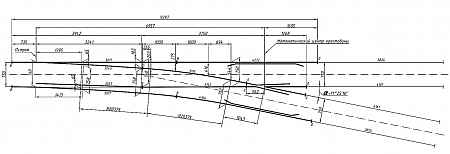

Схема геометрических размеров:

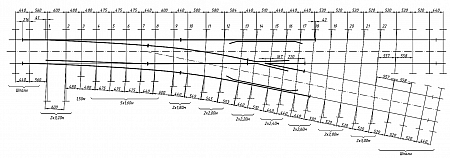

Схема укладки:
-
