Стрелочный перевод типа Р50 марки 1/5 проект 1909.00.000
Предназначен для укладки на парковых путях метрополитенов. Обеспечивает надежную работу депо метрополитенов в стесненных условиях. Крестовина цельнолитая. Остряки и рамные рельсы закалены ТВЧ.
Предназначен для укладки на парковых путях метрополитенов. Обеспечивает надежную работу депо метрополитенов в стесненных условиях. Крестовина цельнолитая. Остряки и рамные рельсы закалены ТВЧ.
Технические характеристики:
| Вид стрелочного перевода | обыкновенный |
| Ширина колеи, мм | 1524 |
| Полная длина, мм | 19911 |
|
Радиус бокового пути, мм стрелки переводной кривой |
93098 60000 с переходом на 66171 |
| Максимальная статическая нагрузка на рельс, кН | 235 |
| Максимальная длина отгрузочного места, мм | 9427 |
| Максимальная масса отгрузочного места, т | 1,2 |
| Масса (без брусьев), т не более | 7,0 |
Форма отгрузки:
В полувагоне от 1 до 5 комплектов.
Комплект поставки:
| Рельс рамный прямой с остряком кривым, шт. | 1 |
| Рельс рамный кривой с остряком прямым, шт. | 1 |
| Крестовина | 1 |
| Рельс крестовины с контррельсом, шт. | 2 |
|
Рельсы длиной, мм: 3226 3431 4314 4425 4522 |
1 1 1 1 2 |
| Накладка 1Р50 ГОСТ 19128-73, шт. | 20 |
| Подкладка СД50-4, шт. | 88 |
| Пакет подкладок к переводу, шт. | 1 |
| Ящик с деталями стрелочного перевода, шт. | 1 |
В комплект поставки не включены:
| Стык изолирующий ОП480, комплект | 2* |
| Гарнитура электропривода 16759-00-00, комплект | 1 |
| Электропривод СП-6, комплект | 1 |
| Шуруп путевой 24х170 ГОСТ 809-71, шт. | 560 |
| Брусья деревянные, комплект | 1 |
* Возможна поставка по отдельному заказу

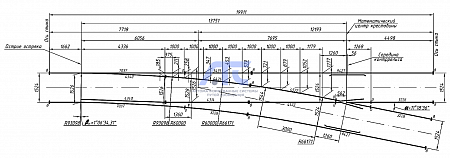

Схема геометрических размеров:

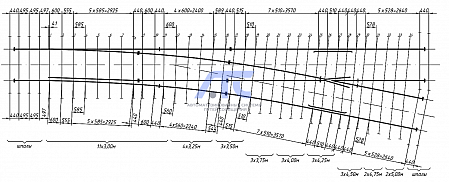

Схема укладки:
-
