Стрелочный перевод двойной перекрестный типа Р65 марки 1/9 проект 1580.00.000
Предназначен для перевода подвижного состава с одного пути на другой или для прохождения по прямому направлению. Применяется на железнодорожных линиях 1 и 2 класса со смешанным грузопассажирским движением поездов.
Предназначен для перевода подвижного состава с одного пути на другой или для прохождения по прямому направлению. Применяется на железнодорожных линиях 1 и 2 класса со смешанным грузопассажирским движением поездов. Применение перевода особенно выгодно в стесненных условиях. Взаимозаменяем со стрелочным переводом проекта 2869. Острая крестовина сборная – литой сердечник соединён с рельсовыми усовиками. Тупая крестовина – цельнолитая. Рамные рельсы и остряки закалены на ТВЧ.
Технические характеристики:
| Вид стрелочного перевода | двойной перекрестный |
| Ширина колеи, мм | 1520 |
| Полная длина, мм | 47653 |
| Максимальная статическая нагрузка на рельс, кН | 245 |
|
Максимальная скорость движения, км/ч по прямому пути по боковому пути |
70 40 |
|
Нормативный ресурс до снятия, млн. т стрелки тупой крестовины острой крестовины |
250 75 75 |
| Максимальная длина отгрузочного места, мм | 12500 |
| Максимальная масса отгрузочного места, т | 2,4 |
| Масса (без брусьев), т не более | 30,0 |
Форма отгрузки:
В полувагоне от 1 до 2 комплектов.
Комплект поставки:
| Рельс рамный прямой с остряком кривым, шт. | 4 |
| Рельс рамный кривой с остряком прямым, шт. | 4 |
| Крестовина тупая, шт. | 2 |
| Крестовина острая, шт. | 2 |
| Рельс крестовины с контррельсом, шт. | 4 |
|
Рельсы длиной, мм: 8009 |
4 |
| Накладка 2Р65 ГОСТ 8193-73, шт. | 16 |
| Подкладка СД65 ГОСТ 8194-75, шт. | 116 |
| Пакет подкладок к переводу, шт. | 1 |
| Ящик с деталями стрелочного перевода, шт. | 1 |
В комплект поставки не включены:
| Стык изолирующий ЦП478-02, комплект | 4* |
| Гарнитура электропривода 16751-00-00, комплект | 2 |
| Электропривод СП-6, комплект | 2 |
| Шуруп путевой 24х170 ГОСТ 809-71, шт. | 992 |
| Костыль 1.165 ГОСТ 5812-82, шт. | 580 |
| Брусья деревянные, комплект | 1 |
* Возможна поставка по отдельному заказу

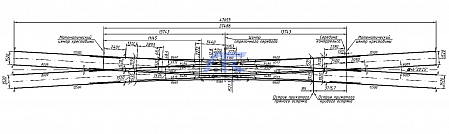

Схема геометрических размеров:

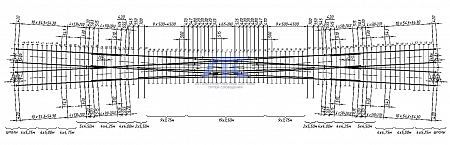

Схема укладки:
-
