Стрелочный перевод двойной перекрестный типа Р50 марки 1/9 проект 1623.00.000
Предназначен для перевода железнодорожного состава с одного пути на другой и для прохождения подвижного состава по прямому или боковому направлению на железнодорожных линиях. Его применение особенно выгодно в стесненных условиях, на тупиковых пассажирских станциях. Острая крестовина сборная – литой сердечник соединён с рельсовыми усовиками. Тупая крестовина – цельнолитая из высокомарганцовистой стали. Рамные рельсы и остряки закалены ТВЧ.
Предназначен для перевода железнодорожного состава с одного пути на другой и для прохождения подвижного состава по прямому или боковому направлению на железнодорожных линиях. Его применение особенно выгодно в стесненных условиях, на тупиковых пассажирских станциях. Острая крестовина сборная – литой сердечник соединён с рельсовыми усовиками. Тупая крестовина – цельнолитая из высокомарганцовистой стали. Рамные рельсы и остряки закалены ТВЧ.
Технические характеристики:
| Вид стрелочного перевода | двойной перекрестный |
| Ширина колеи, мм | 1520 |
| Полная длина, мм | 47653 |
| Максимальная статическая нагрузка на рельс, кН | 245 |
|
Максимальная скорость движения, км/ч по прямому пути по боковому пути |
70 40 |
|
Нормативный ресурс до снятия, млн. т стрелки тупой крестовины острой крестовины |
210 50 60 |
| Максимальная длина отгрузочного места, мм | 12500 |
| Максимальная масса отгрузочного места, т | 2,2 |
| Масса (без брусьев), т не более | 25,0 |
Форма отгрузки:
В полувагоне от 1 до 2 комплектов.
Комплект поставки:
| Рельс рамный прямой с остряком кривым, шт. | 4 |
| Рельс рамный кривой с остряком прямым, шт. | 4 |
| Крестовина тупая, шт. | 2 |
| Крестовина острая, шт. | 2 |
| Рельс крестовины с контррельсом, шт. | 4 |
|
Рельсы длиной, мм: 8219 |
4 |
| Накладка 1Р65 ГОСТ 8193-73, шт. | 16 |
| Подкладка СД50 ГОСТ 12135-75, шт. | 28 |
| Пакет подкладок к переводу, шт. | 2 |
| Ящик с деталями стрелочного перевода, шт. | 1 |
* Возможна поставка по отдельному заказу

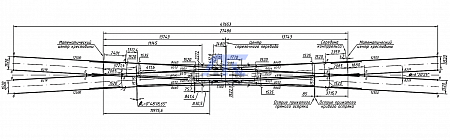

Схема геометрических размеров:

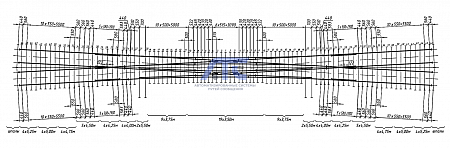

Схема укладки:
-
