Съезд одиночный типа Р65 марки 1/11 проект 2799.00.000
Предназначен для перевода подвижного состава с одного из параллельных путей на другой. Применяется на железнодорожных линиях 1 и 2 класса со смешанным грузопассажирским движением поездов. Съезд выполнен на основе стрелочных переводов проекта 2750. В стрелке применены: гибкие остряки с приварными рельсовыми окончаниями и клеммы упругого крепления рамных рельсов. Крестовина сварной конструкции - к сердечнику из высокомарганцовистой стали приваривается рельсовое окончание. Контррельс не связан с путевым рельсом. Все подкладки с высокими ребордами. Остряки и рамные рельсы закалены ТВЧ.
Предназначен для перевода подвижного состава с одного из параллельных путей на другой. Применяется на железнодорожных линиях 1 и 2 класса со смешанным грузопассажирским движением поездов. Съезд выполнен на основе стрелочных переводов проекта 2750. В стрелке применены: гибкие остряки с приварными рельсовыми окончаниями и клеммы упругого крепления рамных рельсов. Крестовина сварной конструкции - к сердечнику из высокомарганцовистой стали приваривается рельсовое окончание. Контррельс не связан с путевым рельсом. Все подкладки с высокими ребордами. Остряки и рамные рельсы закалены ТВЧ.
Технические характеристики:
| Вид съезда | одиночный |
| Ширина колеи, мм | 1520 |
| Максимальная статическая нагрузка на рельс, кН | 245 |
| Максимальная скорость движения, км/ч | |
| по прямому пути | 140 |
| по боковому пути | 40 |
| Нормативный ресурс до снятия, млн. т | |
| стрелки | 320 |
| крестовины | 90 |
| Максимальная длина отгрузочного места, мм | 19595 |
| Максимальная масса отгрузочного места, т | 3,0 |
| Масса (без брусьев), т не более | 35 |
|
Ширина межпутья, мм (на схеме В) 00/01 4100 02/03 4497 04/05 4805 06/07 4188 08/09 4320 10/11 4408 12/13 4629 14/15 4982 16/17 5114 18/19 5202 20/21 5290 |
|
Полная длина съезда, мм (на схеме L) 00/01 73218 02/03 77583 04/05 80978 06/07 74188 08/09 75643 10/11 76613 12/13 79038 14/15 82918 16/17 84373 18/19 85343 20/21 86313 |
Форма отгрузки:
Сцеп из полувагона и двух платформ от 1 до 2 комплектов.
Комплект поставки:
| Рельс рамный прямой с остряком кривым, шт | 2 |
| Рельс рамный кривой с остряком прямым, шт | 2 |
| Крестовина, шт. | 2 |
| Рельс крестовины с контррельсом, шт. | 4 |
| Накладка 1Р65 ГОСТ 8193-73, шт. | 40 |
| Пакет планок стыковых, шт.: | |
| для исполнений -02/-03, -04/-05, -10/-11, -12/-13, -14/-15, -16/-17 | 1 |
| для исполнений -00/-01, -06/-07, -08/-09 | 2 |
| Пакет подкладок к съезду, шт | 2 |
| Ящик с деталями съезда, шт. | 7 |
| Ящик с гарнитурой электропривода 17425-00-00, шт. | 2 |
| Пакет тяг к гарнитуре электропривода, шт. | 2 |
В комплект поставки не включены:
| Брусья железобетонные по проекту ВНИИЖТ объект № 99-01, комплект | 1 |
| Исп. |
Количество изделий, шт. Скоба для изолирующей втулки КБ ЦП138* |
Втулка изолирующая КБ ЦП142* | Болты М22-8gх175.36 ГОСТ 16017-79 с шайбами и гайками* |
| -00/-01 | 1098 | 1098 | 954 |
| -02/-03 | 1178 | 1178 | 1034 |
| -04/-05 | 1198 | 1198 | 1054 |
| -06/-07 | 1130 | 1130 | 986 |
| -08/-09 | 1150 | 1150 | 1006 |
| -10/-11 | 1158 | 1158 | 1014 |
| -12/-13 | 1178 | 1178 | 1034 |
| -14/-15 | 1202 | 1202 | 1058 |
| -16/17 | 1222 | 1222 | 1078 |
| -18/-19 | 1222 | 1222 | 1078 |
| -20/-21 | 1230 | 1230 | 1086 |
*Возможна поставка по отдельному заказу
Рельсы:
| Исп. | Длина, мм Количество, шт. |
|
||
| -00/-01 |
11770 2 |
11823 2 |
2764 (L1) 1 |
2764 (L2) 1 |
| -02/-03 |
11770 2 |
11823 2 |
3788 (L1) 2 |
4275 (L2) 2 |
| -04/-05 |
11770 2 |
11823 2 |
5736 (L1) 2 |
5736 (L2) 2 |
| -06/-07 |
11770 2 |
11823 2 |
3251 (L1) 1 |
3251 (L2) 1 |
| -08/-09 |
11770 2 |
11823 2 |
3301 (L1) 2 |
2814 (L2) 2 |
| -10/-11 |
11770 2 |
11823 2 |
3788 (L1) 2 |
3301 (L2) 2 |
| -12/-13 |
11770 2 |
11823 2 |
4762 (L1) 2 |
4762 (L2) 2 |
| -14/-15 |
11770 2 |
11823 2 |
6710 (L1) 2 |
6710 (L2) 2 |
| -16/-17 |
11770 2 |
11823 2 |
7684 (L1) 2 |
7197 (L2) 2 |
| -18/-19 |
11770 2 |
11823 2 |
8171 (L1) 2 |
7684 (L2) 2 |
| -20/-21 |
11770 2 |
11823 2 |
8658 (L1) 2 |
8171 (L2) 2 |
Примечание: l1; l2 - обозначения на схеме

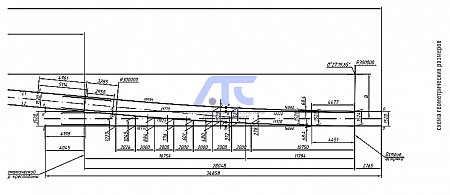

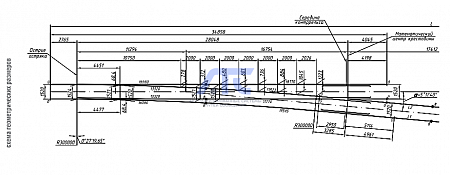

Схема геометрических размеров:
-
