Съезд двойной перекрестный типа Р65 марки 2/9 проект 2975.00.000
Предназначен для перевода подвижного состава с одного из пересекающихся путей на другой. Применяется на железнодорожных линиях метрополитенов. В стрелке применены: поворотные остряки и клеммы упругого крепления рамных рельсов. Острая крестовина сборная – литой сердечник соединён с рельсовыми усовиками. Тупая крестовина – цельнолитая из высокомарганцовистой стали. Все подкладки с высокими ребордами. Рамные рельсы и остряки закалены ТВЧ.
Предназначен для перевода подвижного состава с одного из пересекающихся путей на другой. Применяется на железнодорожных линиях метрополитенов. В стрелке применены: поворотные остряки и клеммы упругого крепления рамных рельсов. Острая крестовина сборная – литой сердечник соединён с рельсовыми усовиками. Тупая крестовина – цельнолитая из высокомарганцовистой стали. Все подкладки с высокими ребордами. Рамные рельсы и остряки закалены ТВЧ.
Технические характеристики:
| Вид стрелочного перевода | симметричный |
| Ширина колеи, мм | 1520 |
| Полная длина, мм | 64132 |
| Радиус бокового пути, мм стрелки переводной кривой |
300000 163025 |
| Максимальная статическая нагрузка на рельс, кН | 235 |
| Максимальная скорость движения по ромбу перекрестного съезда, км/ч | 35 |
| Нормативный ресурс до снятия, млн. т стрелки тупой крестовины острой крестовины |
250 70 |
| Максимальная длина отгрузочного места, мм | 12500 |
| Максимальная масса отгрузочного места, т | 2,5 |
| Масса (без брусьев), т не более | 59,0 |
Форма отгрузки:
В полувагоне по 1 комплекту.
Комплект поставки:
| Рельс рамный прямой с остряком кривым, шт. | 4 |
| Рельс рамный кривой с остряком прямым, шт. | 4 |
| Крестовина тупая, шт. | 2 |
| Крестовина острая, шт. | 6 |
| Рельс крестовины с контррельсом, шт. | 8 |
| Рельсы длиной, мм: 4376 4913 6345 6549 6659 7910 7973 |
2 8 8 2 2 4 4 |
| Накладка 1Р65 ГОСТ 8193-73, шт. | 56 |
| Подкладка 1СК65 ГОСТ 16277-93, шт. | 348 |
| Пакет подкладок к съезду, шт. | 4 |
| Ящик с деталями съезда, шт. | 10 |
В комплект поставки не включены:
| Гарнитура электропривода 16737-00-00, комплект | 4* |
| Электропривод СП-6, комплект | 4 |
| Брусья деревянные, комплект | 1 |
* Возможна поставка по отдельному заказу

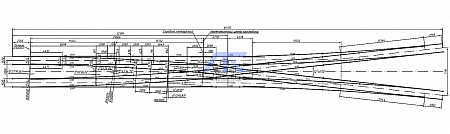

Схема геометических размеров

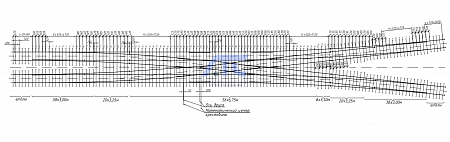

Схема укладки
Схема укладки
-
