Съезд двойной перекрестный типа Р65 марки 2/9 на блоках LVT-M на сплошном бетонном основании проект ВСП024.00.0000
Предназначен для перевода подвижного состава с одного из пересекающихся путей на другой. Применяется на железнодорожных линиях метрополитенов. В стрелке применены: поворотные остряки и клеммы упругого крепления рамных рельсов со стороны остряков. Острая крестовина сборная – литой сердечник соединён с рельсовыми усовиками. Тупая крестовина – цельнолитая из высокомарганцовистой стали. Все подкладки с высокими ребордами. Остряки закалены ТВЧ, рамные рельсы – объемно-закаленные.
Предназначен для перевода подвижного состава с одного из пересекающихся путей на другой. Применяется на железнодорожных линиях метрополитенов. В стрелке применены: поворотные остряки и клеммы упругого крепления рамных рельсов со стороны остряков. Острая крестовина сборная – литой сердечник соединён с рельсовыми усовиками. Тупая крестовина – цельнолитая из высокомарганцовистой стали. Все подкладки с высокими ребордами. Остряки закалены ТВЧ, рамные рельсы – объемно-закаленные.
Технические характеристики:
| Вид стрелочного перевода | двойной перекрестный |
| Ширина колеи, мм | 1520 |
| Полная длина, мм | 64218 |
| Радиус бокового пути, мм стрелки переводной кривой |
300000 163025 |
| Максимальная статическая нагрузка на рельс, кН | 150 |
| Максимальная скорость движения по ромбу перекрестного съезда, км/ч | 35 |
| Нормативный ресурс до снятия, млн. т стрелки тупой крестовины острой крестовины |
устанавливается после эксплуатационных испытаний |
| Максимальная длина отгрузочного места, мм | 12500 |
| Максимальная масса отгрузочного места, т | 2,5 |
| Масса (без брусьев), т не более | 59,0 |
Комплект поставки:
| Рельс рамный прямой с остряком кривым, шт | 4 |
| Рельс рамный кривой с остряком прямым, со связной полосой, шт. | 4 |
| Крестовина острая типа Р65 марки 1/9, шт. | 4 |
| Крестовина острая типа Р65 марки 2/9, шт. | 2 |
| Крестовина тупая типа Р65 марки 2/9, шт. | 2 |
| Рельс крестовины с контррельсом, шт. | 4 |
| Рельсы длиной, мм: - прямые 6659 6345 4913 4376 - кривые 6549 6345 4913 - рельсы из состава острых крестовин 7973 7910 |
2 4 4 2 2 4 4 4 4 |
| Накладка 1Р65 ГОСТ 8193-73, шт. | 56 |
| Брус отбойный, шт. | 4 |
| Пакет подкладок, шт. | 12 |
| Подкладки одиночные (31 пакет по 10 шт., 1 пакет по 6 шт.), шт. | 316 |
| Ящик к переводу, шт. | 7 |
| Контейнер мягкий к переводу, шт. | 6 |
| Гарнитура электропривода ВСП023.00.000, шт. | 4 |
| Пакет тяг к электрогарнитуре, шт. | 1 |
| Ящик к электрогарнитуре, шт. | 1 |
В комплект поставки не включены:
| Электропривод СП-6М, комплект | 4 |
| Железобетонные блоки LVT-M по проекту ВНИИЖТ 2013-10.00.000, комплект | 1 |

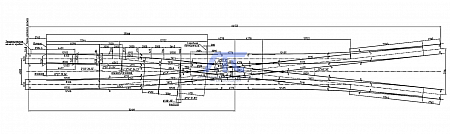

Схема геометических размеров

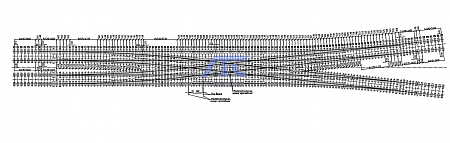

Схема укладки
Схема укладки
-
