Перевод стрелочный трамвайный радиуса R30 м проект ПСТ.30.000.00
Предназначен для перевода трамваев с одного пути на другой. Стрелка и крестовина выполнены из высокомарганцовистой стали.
Предназначен для перевода трамваев с одного пути на другой. Стрелка и крестовина выполнены из высокомарганцовистой стали.
Технические характеристики:
| Вид стрелочного перевода | обыкновенный |
| Ширина колеи, мм | 1524 |
| Полная длина, мм | 11002 |
|
Радиус бокового пути, мм стрелки переводной кривой крестовины |
30000 31683 28424 |
|
Максимальная скорость движения, км/ч по прямому пути по боковому пути |
40 10 |
| Максимальная длина отгрузочного места, мм | 4000 |
| Максимальная масса отгрузочного места, т | 2,1 |
| Масса (без брусьев), т не более | 3,0 |
Форма отгрузки:
В полувагоне от 18 до 36 комплектов.
Комплект поставки:
| Стрелка трамвайная, комплект | 1 |
| Крестовина, шт. | 1 |
| Подкладка СД65 ГОСТ 8194-75, шт. | 33 |
| Пакет подкладок к переводу, шт. |
|
| Тяга трамвайная, шт. |
|
| Стяжки, шт. |
|
| Ящик с деталями стрелочного перевода, шт. |
|
В комплект поставки не включены:
|
Рельсы длинной, мм: 4565 4712 5295 7002 |
1 1 1 1 |
| Стяжки, шт. | 3* |
| Костыль 165 ГОСТ 5812-82, шт. | 220 |
| Шуруп путевой 24х170 ГОСТ 809-71, шт. | 68 |
* Возможна поставка по отдельному заказу

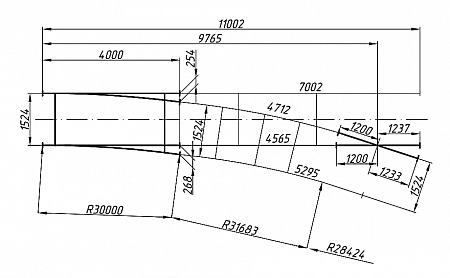

Схема геометрических размеров:

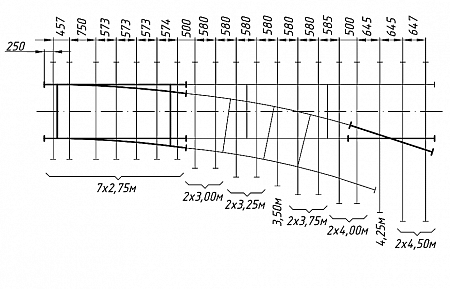

Схема укладки:
-
