Перевод стрелочный типа Р50 марки 1/5 колеи 1520 мм на железобетонных брусьях проект ВСП05.00.0000
Предназначен для перевода подвижного состава с одного пути на другой и применяется на путях метрополитенов. Крестовина цельнолитая. Остряки и рамные рельсы закалены ТВЧ.
Предназначен для перевода подвижного состава с одного пути на другой и применяется на путях метрополитенов. Крестовина цельнолитая. Остряки и рамные рельсы закалены ТВЧ.
Технические характеристики:
| Вид стрелочного перевода | обыкновенный |
| Ширина колеи, мм | 1520 |
| Полная длина, мм | 19903 |
|
Радиус бокового пути, мм стрелки переводной кривой |
93098 60000 с переходом на 66171 |
| Максимальная скорость движения, км/ч | 15 |
|
Максимальная статическая нагрузка на рельс, кН от оси подвижного состава, кН |
150 |
| Максимальная масса отгрузочного места, т | 1,1 |
| Максимальная длина отгрузочного места, мм | 9,427 |
| Масса (без брусьев), т не более | 7,0 |
Комплект поставки:
| Рельс рамный прямой с остряком кривым, шт. | 1 |
| Рельс рамный кривой с остряком прямым, шт. | 1 |
| Крестовина типа Р50 марки 1/5, шт. | 1 |
| Рельс крестовины с контррельсом, шт. | 2 |
|
Рельсы длиной, мм: 4425 3226 3431 4314 4522 |
1 3 1 1 2 |
| Накладка 1Р50 ГОСТ 19128-73, шт. | 20 |
| Пакет подкладок к переводу, шт. | 3 |
| Ящик с деталями к переводу, шт. | 1 |
| Контейнер мягкий к переводу, шт. | 1 |
| Пакет тяг, шт. | 1 |
| Гарнитура электропривода ВСП015.00.000, шт. | 1 |
| Ящик к электрогарнитуре, шт. | 1 |
В комплект поставки не включены:
| Электропривод СП-6, комплект | 1 |
| Брусья железобетонные по проекту ВНИИЖТ №2013-05, комплект | 1 |

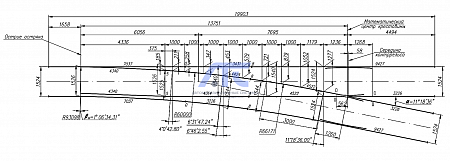

Схема геометрических размеров:

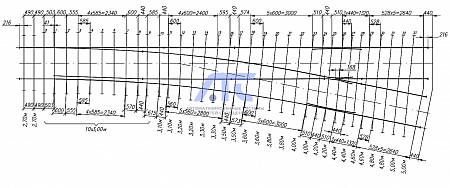

Схема укладки:
-
