Глухое пересечение типа Р65 марки 2/11 проект 1683.00.000
Предназначено для пропуска подвижного состава по двум взаимно пересекающимся в одном уровне путям. Острые крестовины сборные – литой сердечник соединён с рельсовыми усовиками. Тупые крестовины цельнолитые из высокомарганцовистой стали.
Предназначено для пропуска подвижного состава по двум взаимно пересекающимся в одном уровне путям. Острые крестовины сборные – литой сердечник соединён с рельсовыми усовиками. Тупые крестовины цельнолитые из высокомарганцовистой стали.
Технические характеристики:
| Вид стрелочного перевода | косоугольное |
| Ширина колеи, мм | 1520 |
| Полная длина пересечения по рабочей грани, мм | 36364 |
| Максимальная статическая нагрузка на рельс, кН | 245 |
|
Расстояние между математическими центрами острых крестовин, мм |
16789 |
| Максимальная скорость движения, км/ч | 40 |
| Нормативный ресурс до снятия, млн. т | 65 |
| Максимальная длина отгрузочного места, мм | 12500 |
| Максимальная масса отгрузочного места, т | 1,2 |
| Масса (без брусьев), т не более | 15 |
Форма отгрузки:
В полувагоне от 1 до 4 комплектов.
Комплект поставки:
| Крестовина тупая, шт. | 2 |
| Крестовина острая, шт. | 2 |
| Рельс крестовины с контррельсом, шт. | 4 |
|
Рельсы длиной, мм: 4142 8352 |
8 4 |
| Накладка 1Р65 ГОСТ 8193-73, шт. | 8 |
| Подкладка СД65 ГОСТ 8194-75, шт. | 208 |
| Пакет подкладок к пересечению, шт. | 1 |
| Ящик с деталями пересечения, шт. | 1 |
В комплект поставки не включены:
| Стык изолирующий ЦП478-02, комплект | 4* |
| Шуруп путевой 24х170 ГОСТ 809-71, шт. | 220 |
| Костыль 1.165 ГОСТ 5812-82, шт. | 980 |
| Брусья деревянные, комплект | 1 |
* Возможна поставка по отдельному заказу

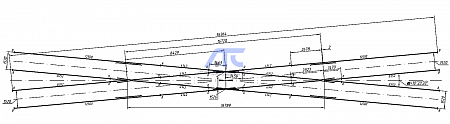

Схема геометрических размеров:

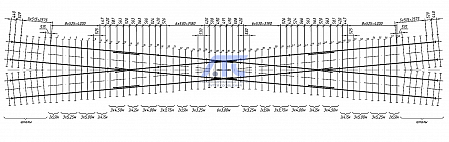

Схема укладки:
-
