Унифицированное междувагонное соединение типа Э018-01

УНИФИЦИРОВАННОЕ МЕЖДУВАГОННОЕ СОЕДИНЕНИЕ ТИПА Э 018-01

Л1.0095.00.00.000

Унифицированное междувагонное соединение типа Э018-01 предназначено для соединения высоковольтных подвагонных магистралей сечением 95 мм2 и 185 мм2 пассажирских вагонов между собой или с источником питания (электровозом, тепловозом, стационарным пунктом питания), оборудованных электрическим комбинированным (электроугольным) отоплением или пролетной магистралью.

Соединение состоит из следующих частей:

• розетки высоковольтной;
• штепселя с кабелем;
• кронштейна кабеля;
• приемника глухого.

МВС состоит из:

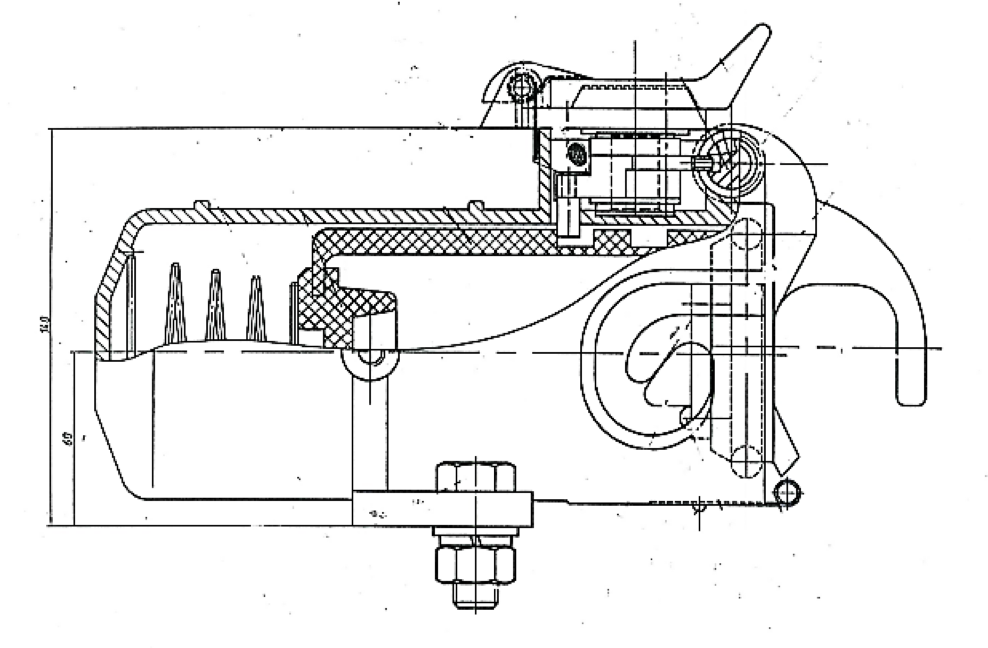

1. Розетка высоковольтная

   Розетка служит для соединения системы высокого напряжения отопления поезда при помощи штепселя с кабелем сечением 95 мм2 и 185 мм2.

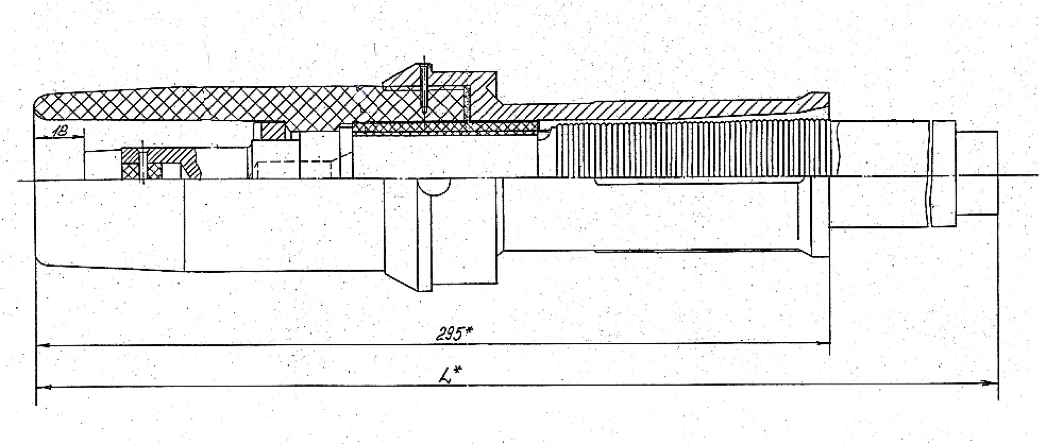

2. Штепсель с кабелем

   Штепсель с кабелем предназначен для сочленения с розеткой соединения соседнего вагона или локомотива. Штепсель вставляется в розетку - рабочее состояние, или в приемник глухой (холостой) - нерабочее состояние.



3. Кронштейн

   Кронштейн кабеля поддерживает кабель в месте его поворота. Конфигурация кронштейна позволяет изгибать кабель под прямым углом и жестко фиксировать его в нужном положении. Для обеспечения фиксации кабеля внутри корпуса установлены прижимные и уплотнительные кольца.



4. Приемник глухой

   Приемник глухой (холостой) предназначен для крепления штепселя, не вставленного в розетку. Он предохраняет штепсель от непосредственного воздействия атмосферных осадков, механических повреждений и является средством защиты от поражения электрическим током.



При раздельной поставке частей МВС комплектность определяется заказчиком. По желанию заказчика мы можем изготавливать штепсель с кабелем длиной до 45 м.

Технические характеристики:

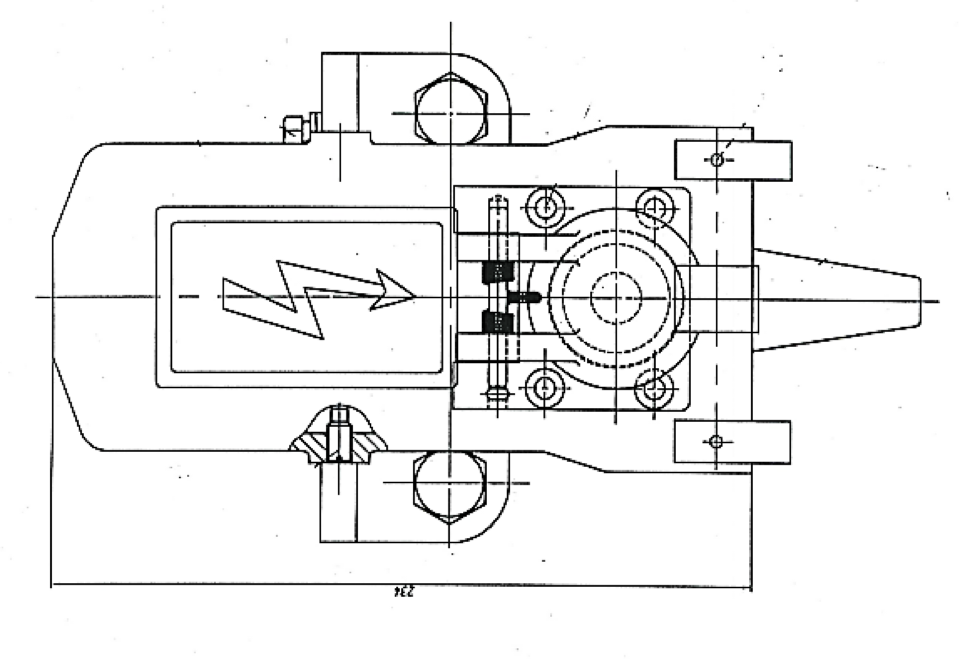

Чертежи:
