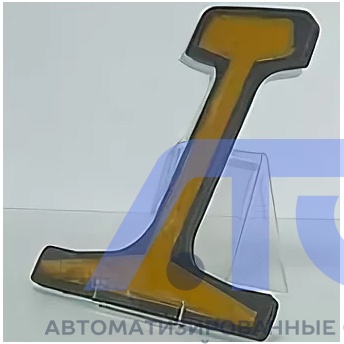

Прокладка стыковая композиционная составная ПСКС-65

Прокладка стыковая композиционная составная ПСКС-65 предназначена для установки в изолирующих стыках рельсов типа Р65 для снижения намагниченности в стыке.

Прокладка стыковая композиционная составная ПСКС-65 предназначена для установки в изолирующих стыках рельсов типа Р65 для снижения намагниченности в стыке с одновременным электрическим изолированием одного блок-участка от другого на участках железнодорожного пути, оборудованных рельсовыми цепями.

Выпускаются для использования взамен прокладок типа ПС, ПСН, ПСК. Прокладка стыковая композиционная модифицированная ПСКС-65 конструктивно состоит из двух основных частей — жесткой части, т. н. вставки, и магнитодиэлектрической части, т. н. ободка.

Магнитодиэлектрическая часть прокладки (ободок) представляет собой композиционный материал, состоящий из двух основных фаз: связующей фазы — на основе уретановых смол или резин; наполнителя — из порошкообразного металла (сплава) — армко-железа, феррита. Частицы металлической фазы не имеют механического и электрического контакта между собой, и отсутствие этого контакта сохраняется в течение заданного ресурса композиционного материала. Наличие металлических частиц в составе материала ободка обеспечивает магнитное шунтирование стыка, препятствуя образованию токопроводящих «мостиков» из металлической стружки.

Жесткая часть прокладки (вставка) выполнена из стеклотекстолита на основе двух основных фаз: связующей фазы — на основе эпоксидной или другой аналогичной смолы; армирующей фазы — ткани или ровинга на основе стекловолокна. Жесткая вставка обеспечивает прокладке ПСКС-65 высокую прочность на сжатие, что снижает вероятность раздавливания прокладки в случае сгонки рельсов.
