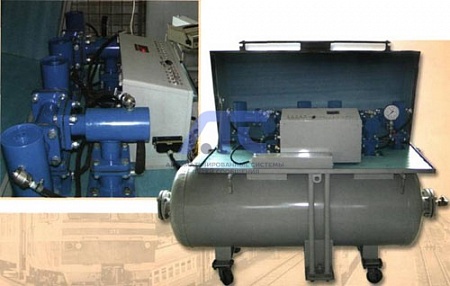

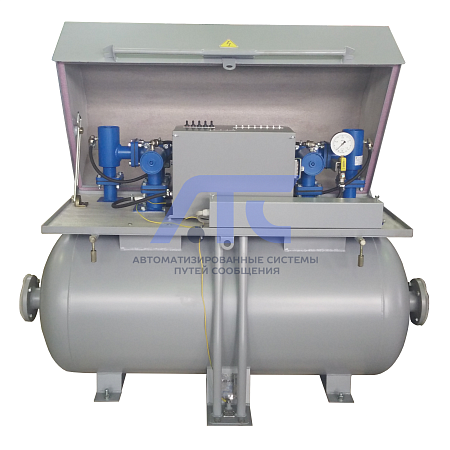

Воздухосборник ВУПЗ-05Э

Воздухосборник ВУПЗ-05Э предназначен для дистанционного электропневматического управления потоком сжатого воздуха между компрессорной, вагонным замедлителем и атмосферой, поступающим к воздухосборнику по пневмомагистрали с компрессорной. Управление может осуществляться оператором непосредственно с пульта на ведущем воздухосборнике или дистанционно с рабочего места за пультом оператора из кабины наблюдения, или с помощью аппаратуры автоматического управления, размещенной на горочном посту сортировочной горки.

Параметры фланцевого подвода для соединения с пневмомагистралью:

• условный проход, мм - 80
• диаметр окружности под болты, мм -160
• диаметр отверстий под болты, м -м18

Рабочее давление сжатого воздуха, МПа, не более -0,8

Параметры шлангового отвода для соединения с пневмосетью вагонного замедлителя:

• количество отводов, шт - 2
• расстояние между отводами, мм -640
• присоединительный размер, дюйм -2

Вид климатического исполнения УХЛ1 по ГОСТ 15150-69

По способу защиты человека от поражения электрическим током воздухосборник относится к классу 01 по ГОСТ 12.2.007.0-75.

Управление одним вагонным замедлителем осуществляют два воздухосборника. Один из них (по выбору) работает в режиме ВЕДУЩИЙ, другой — в режиме ВЕДОМЫЙ. Допускается управление вагонным замедлителем одним воздухосборником в режиме ОДИН. Выбор режима осуществляется переключателем ВЕДУЩИЙ — ВЕДОМЫЙ — ОДИН, расположенным на блоке управления клапанами электропневматическом БУКЭП.
