Арматура пневматической очистки стрелок типа АС-65Ж

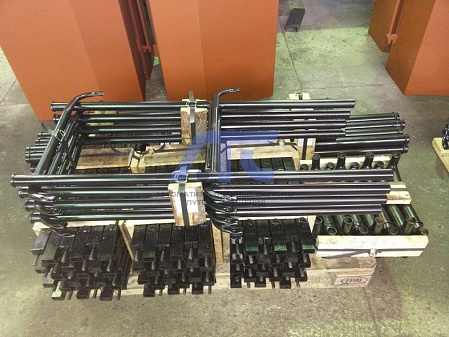

Предназначена для очистки от снега струями сжатого зоны прилегания остряков к рамным рельсам или подвижных сердечников к усовикам на стрелочных переводах типа Р65 марки 1/9-1/11 на железобетонных шпалах.
Предназначена для очистки от снега струями сжатого зоны прилегания остряков к рамным рельсам или подвижных сердечников к усовикам на стрелочных переводах типа Р65 марки 1/9-1/11 на железобетонных шпалах. Масса арматуры, кг, не более 95. Рабочее давление для арматуры всех типов, МПа, не менее 0,42. По условиям эксплуатации арматура относится к изделиям категории размещения 1 по ГОСТ 15150 и выпускается в климатическом исполнении У. Арматура поставляется заказчику в разобранном виде и подлежит монтажу непосредственно по месту установки.
Устройство и принцип работы
Арматура пневматической очистки стрелок представляет собой два параллельных трубопровода с вваренными соплами. Состав арматуры перечислен в таблице:
| Поз. | Наименование |
Кол-во, шт. |
|---|---|---|
| 1 | Секция 2П | 1 |
| 2 | Секция 2Л | 1 |
| 3 | Секция ЗП | 2 |
| 4 | Секция ЗЛ | 2 |
| 5 | Секция 4П | 1 |
| 6 | Секция 4Л | 1 |
| 7 | Тройник | 2 |
| 8 | Трубопровод большой | 1 |
| 9 | Трубопровод малый | 1 |
| 10 | Сгон | 2 |
| 11 | Хомут 43 | 16 |
| 12 | Хомут 64 | 8 |
| 13 | Скоба | 14 |
| 14 | Муфта 31.5x250 | 2 |
| 15 | Муфта 31.5x120 | 6 |
| 16 | Муфта 50x300 | 4 |
| 17 | Держатель | 14 |
| 18 | Скоба | 14 |
| 19 | Гайка М12-6Н.6.019 | 28 |
| 20 | Шайба 12 Н 65Г 019 | 28 |
| 21 | Шайба С 12.019 | 14 |

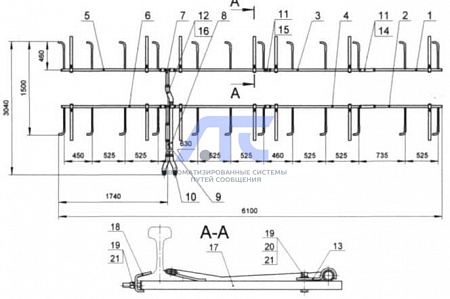

Арматура монтируется на шпалы стрелочных переводов в соответствии с рисунком.
Сопла размещают между рамным рельсом и остряком в направлении от корня к острию. Сжатый воздух подводится к арматуре при помощи сгона (поз. 10).
Рекомендации по монтажу и обслуживанию
Арматура монтируется с внутренней стороны рельса при помощи скоб (поз. 13). Соединение трубопроводов производится при помощи муфт и хомутов. Явно выраженных повреждений трубопроводов и сопел не допускается. При подготовке пути к эксплуатации в осенне-зимний период необходимо проверить крепление трубопроводов и соединительных муфт.
-
