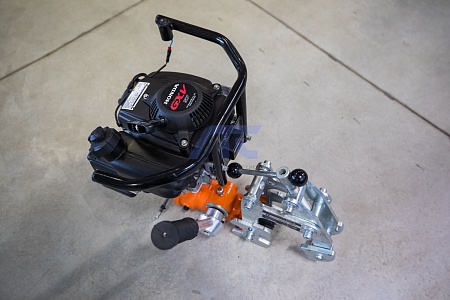

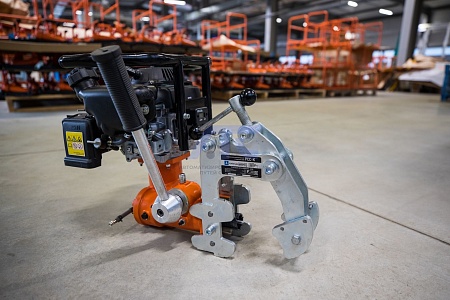

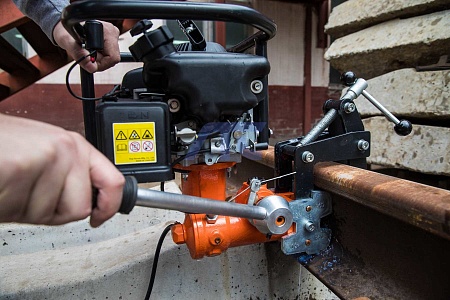

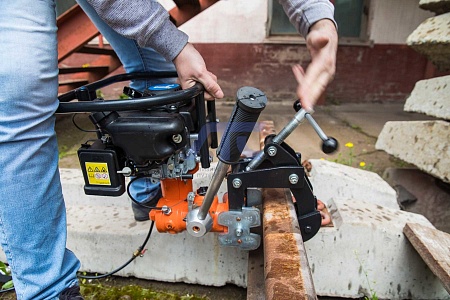

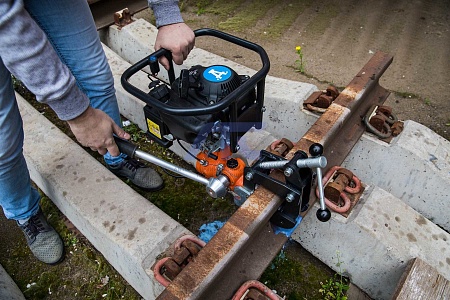

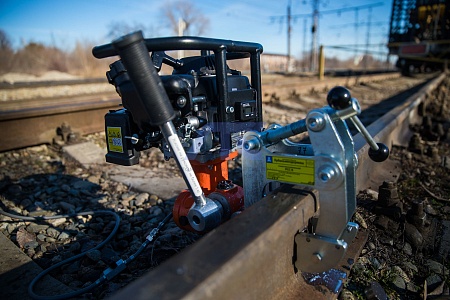

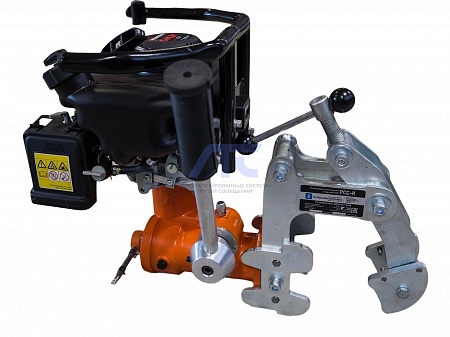

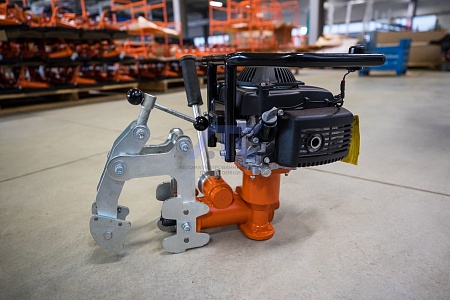

Рельсосверлильный станок РСС-К

Рельсосверлильный станок РСС-К

Рельсосверлильный станок РСС-К - портативный станок с бензиновым двигателем, предназначенный для сверления отверстий корончатыми сверлами с напаянными твердосплавными пластинами диаметром до 36 мм под стыковые болты и рельсовые соединители в термоупрочненных (В, Т1, Т2) и нетермоупрочненных (Н) рельсах типов Р50, Р65 и Р75 по ГОСТ Р 51685-2000 при текущем содержании и ремонте железнодорожного пути. Для крепления станка на рельсах используются шаблоны, соответствующие типу рельса.

В комплект станка входит бак для охлаждающей жидкости. Подача жидкости производится под давлением 0,02 МПа, создаваемым вручную путем закачки воздуха внутрь бака.

Технические характеристики рельсосверлильного станка РСС-К

Комплект поставки рельсосверлильного станка РСС-К

1. станок РСС-К;
2. бак для СОЖ;
3. комплект шлангов для подачи СОЖ с фитингами;
4. ключ шестигранный 4 мм.;
5. шаблон под рельс Р50/Р65 2 шт.;
6. шаблон под рельс Р75 2 шт.;
7. переходник под спиральные сверла;
8. корончатое сверло Ø36 (хвостовик Weldon 19.05);
9. штифт выталкивающий центрирующий для сверла;
10. фаскосъемник d=22, 36 CK40 Bohre (хвостовик Weldon 19.05);
11. шаблон для разметки мест сверления отверстий 2 шт.;
12. комплект ЗИП;
13. руководство на ДВС;
14. руководство по эксплуатации РСС-К.

Схема, устройство и работа рельсосверлильного станка РСС-К

Особенности рельсосверлильного станка РСС-К

• лёгкий и производительный станок;
• шпиндель Weldon 19;
• встроенная система подачи СОЖ;
• захват за головку рельса;
• ручная подача сверла.
