Станок сверлильный ленточно-отрезной МП6-1968-Р для обработки рельсов Р50, Р65, Р75

Станок сверлильный ленточно-отрезной модели МП6-1968-002 для обработки рельсов Р50, Р65 и Р75

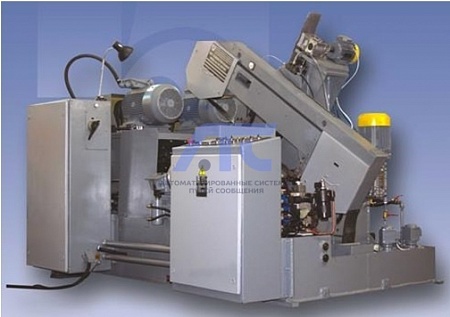

Станок сверлильный ленточно-отрезной модели МП6-1968-Р применяется для обработки рельсов Р50, Р65 и Р75. Станок МП-1968-Р предназначен для одновременного сверления 6-ти отверстий Ø 34 и Ø 36 мм в термоупрочнённых железнодорожных рельсах твёрдостью до 402НВ и с резкой рельса на две части.

Модель МП6-1968-Р это улучшенная модель устаревшего сверлильно-отрезного станка полуавтомата модели МП6-1515-002 (для рельсов Р75, Р65) и модели МП6-1515-005 (для рельсов Р75, Р65, Р50).

Отличие станка МП6-1968-Р от модели МП6-1515

В современных станках МП6-1968-Р для резки рельсов используется ленточная пила, а на МП-1515-002 дисковая пила.

По сравнению со станками МП6-1515-002, в которых для резки предусматриваются пильные диски, станок мод. МП6-1968 обеспечивает получение ряда преимуществ:

• увеличение производительности резки за счёт увеличения скорости резания и скорости подачи по сравнению с резкой дисковой сегментной пилой;
• снижение расходов по подготовке режущего инструмента к работе в связи с более высокой стойкостью биметаллической пильной ленты в сравнении с пилой дисковой сегментной, а также в связи с тем, что не требуется заточного оборудования для заточки лент, т.к. они работают до полного износа и не подлежат переточке;
• снижение потребления электроэнергии за счёт уменьшения мощности главного привода, так как ширина пропила уменьшается в несколько раз;
• экономия металла за счет уменьшения отхода его в стружку.

Технические характеристики станка сверлильного ленточно-отрезного МП6-1968-Р для обработки рельсов Р50, Р65, Р75

Комплект поставки станка сверлильного ленточно-отрезного МП6-1968-Р для обработки рельсов Р50, Р65, Р75

1. станина,
2. стружковыгрузка,
3. стол левый,
4. стол правый,
5. головка сверлильная левая,
6. головка сверлильная правая,
7. головка отрезная,
8. привод подачи головки отрезной,
9. стружкоочистка ленты,
10. поддержка правая,
11. поддержка левая,
12. механизм зажима левый,
13. механизм зажима правый,
14. ролик подъёмный,
15. ролик подъёмный,
16. механизм подачи сверлильной головки,
17. блок управления левый,
18. блок управления правый,
19. механизм подачи сверлильной головки левый,
20. размещение гидрооборудования на станке,
21. электрооборудование станка,
22. пульт управления,
23. логический контроллер,
24. панель оператора,
25. инвертор – 6 шт.
26. винт-гайка качения – 3 шт.
27. электрооборудование шкафа № 1,
28. шкаф-пульт,
29. электрооборудование шкафа-пульта,
30. электрооборудование шкафа № 2,
31. шкаф № 1,
32. шкаф № 2,
33. охлаждение свёрл,
34. смазка,
35. охлаждение ленты,
36. головка сверлильная сменная левая (для рельса Р50),
37. головка сверлильная сменная правая (для рельса Р50),
38. комплект запасных частей (по заказу за отдельную плату),
39. комплект инструмента и принадлежностей,
40. комплект упаковки,
41. комплект для испытания,
42. корректировка документации.

Схема, устройство и работа станка сверлильного ленточно-отрезного МП6-1968-Р для обработки рельсов Р50, Р65, Р75

Схема, устройство и описание работы подготавливаются для размещения.

Особенности станка сверлильного ленточно-отрезного МП6-1968-Р для обработки рельсов Р50, Р65, Р75

• Резка рельсов на станке производится под углом 90° к оси разрезаемого рельса.
• Снятие фасок в отверстиях на станке не производится.
• Система управления  станком строится на программируемом коммандоаппарате с использованием логического контроллера панели оператора, преобразователей частоты асинхронных электродвигателей.
• Сверление отверстий  в рельсе и резка его на части производится параллельно.
• Для  разрезки рельсов в качестве инструмента применяется  биметаллическая ленточная пила в виде замкнутой ленты с зубьями  из  быстрорежущей стали на кобальтовой основе и переменным шагом.
• Скорости сверления и отрезки, а также минутные подачи отрезной и сверлильной головок настраиваются бесступенчато  на панели оператора посредством регулирования оборотов  (частоты) вращения асинхронных электродвигателей  за счет  применения инверторов фирмы «Mitsubishi Electric» (Япония).
• Для подачи заготовок (рельсов) в станок и  исключения трения поверхности (подошвы) рельса по поверхностям зажима станок комплектуется двумя механизмами подъёма материала, которые устанавливаются  на боковых стенках станины.
• Для уборки стружки из зоны сверления в станке предусмотрен автоматический транспортер (шнек).
• Резка рельсов и сверление отверстий происходит с охлаждением.
• В станке предусмотрена автоматическая смазка  направляющих столов и отрезной головки.
• Очистка ленты от стружки проводится вращающейся от инструмента щёткой.
