Соединитель стрелочных переводов втулочный ССПВ 120

Соединитель стрелочных переводов втулочный ССПВ 120

Соединитель стрелочного перевода втулочный ССПВ-120 предназначен для соединения элементов стрелочных переводов, а так же, элементов перекрестных съездов.

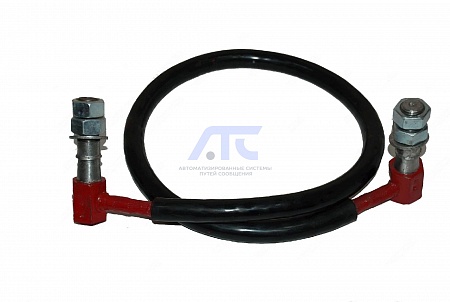

Соединитель ССПВ-120 - однопроводный, представляет собой гибкий проводник оконцованный контактными болтами. Контактный болт с гибким проводником опрессован в технологической оснастке. Торцы проводника обварены медным электродом методом сварки-пайки. Контактный болт конусный с шестигранной головкой под гаечный ключ №32 и резьбой М20 комплектуется медными контактными втулками с внутренним ответным конусом и внешним диаметром 22 мм. Применение контактных втулок позволяет, во-первых, увеличить площадь контактной поверхности в узле крепления соединителя к рельсу т.к. используется вся толщина шейки рельса под отверстием для контакта, во-вторых, сохранить геометрию контактного болта т.к. монтаж не требует традиционного забивания изделия в отверстие шейки рельса. В процессе сборки соединителя производится предварительное лужение его отдельных частей и окончательное лужение полностью собранного изделия способом последовательного погружения в электротигель. Облуженная поверхность проводника и контактного болта М20, кроме конуса и резьбы, покрывается красной эмалью марки ПФ. Приняты обозначения:ССПВ-120, где  «ССПВ» - Соединитель Стрелочного Перевода Втулочный; «120» - площадь поперечного сечения гибкого проводника в мм².
