Соединитель путевых ящиков СПЯ 35

Соединитель путевых ящиков СПЯ 35

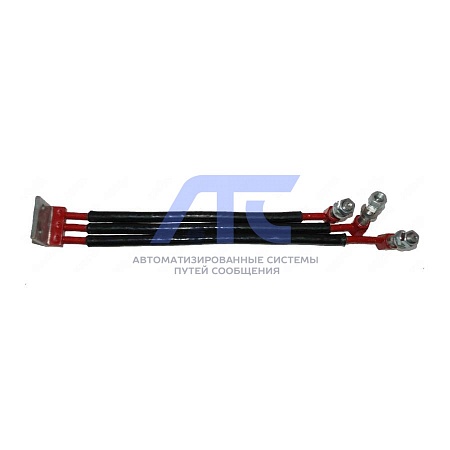

Соединитель путевых ящиков СПЯ-35 предназначен для соединения путевых ящиков с ходовыми рельсами/дроссель - трансформаторами.

Соединители СПЯ-35 однопроводные, представляют собой гибкие проводники, оконцованные контактными болтами или контактными наконечниками. Контактный болт или наконечник с гибким проводником опрессован в технологической оснастке. Торцы проводника обварены медным электродом методом сварки-пайки. Контактный болт, со стороны рельса, конусный с шестигранной головкой под гаечный ключ №32 и резьбой М20 комплектуется медными контактными втулками с внутренним ответным конусом и внешним диаметром 22 мм. Контактный болт со стороны путевых ящиков с шестигранной головкой под гаечный ключ № 17 и резьбой М6. В процессе сборки соединителя производится предварительное лужение его отдельных частей и окончательное лужение полностью собранного изделия способом последовательного погружения в электротигель. Облуженная поверхность проводника, контактного болта М20 и М6, и наконечника, кроме конуса и резьбы, покрывается красной эмалью марки ПФ. Приняты обозначения: СПЯ-35, где «СПЯ» - Соединитель Путевых Ящиков; «35» - площадь поперечного сечения гибкого проводника в мм².
