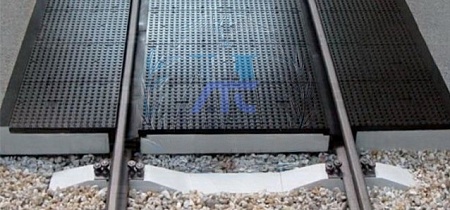

Резиножелезобетонные настилы для автомобилей

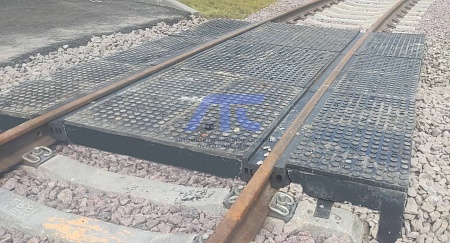

Резиножелезобетонные настилы придают переезду современный, эстетичный вид и предназначены для проезда автомобилей через железнодорожные и трамвайные пути, пути метрополитена и технологические переезды.
Резиножелезобетонные настилы придают переезду современный, эстетичный вид и предназначены для проезда автомобилей через железнодорожные и трамвайные пути, пути метрополитена и технологические переезды.
Состоят из верхних резиновых элементов и нижнего основания из армированного бетона - такие настилы просты в монтаже и эксплуатации
Резиножелезобетонные настилы проекта А1.РБ.000 по ТУ 22.19.73.110-001 -78969127-2018 для скреплений ДО, АРС, КД-65, КБ-65, ЖБР-65 на ж/б и деревянные шпалы для рельсов Р-65, Р-50
Резиножелезобетонные настилы проекта А1.РБ.000 состоят из резиножелезобетонных плит и упругих резиновых профилей - уплотнителей, придающих жёсткость общей конструкции:
- внутренние уплотнители - фиксируют плиты между рельсов,
- наружные - обеспечивают плотное прилегание наружных плит к рельсам.
Настил может укладываться, как в прямые, так и в криволинейные (радиусные) участки пути с рельсами типа Р65 и Р50 и всеми типами рельсовых скреплений для железобетонных и деревянных шпал, а также шпал, типа Ш-МБ - для метрополитена и представляет собой модульную конструкцию, позволяющую производить перекрытие переезда необходимой ширины кратно 1,3 и 3,25 м
Для прямолинейного участка пути, переезд нужной ширины набирается соответствующим количеством плит, кратно 3,25 м
Комплектация для ж/б шпал, рельсы Р-65, скрепления АРС и ЖБР
|
Наименование детали |
Размеры, мм |
Масса, кг |
Кол-во, шт |
|
Плита внутренняя А1.РБ.010-3250 |
3250 х 1300 х 170 |
1575 |
1 |
|
Плита наружная А1 .РБ.020-3250 |
3250 х 650 х 170 |
1100 |
2 |
|
Уплотнитель (вкладыш) внутренний |
1625 |
25,6 |
4 |
|
Уплотнитель (вкладыш) наружный |
1625 |
20,7 |
4 |
|
Накладка нашпальная НБШ |
|
|
12 |
|
Полоса резиновая |
3250 х 80 х 5 |
0,174 |
2 |
|
Упор фиксации плиты |
|
|
2 |
Для криволинейного участка пути, переезд нужной ширины набирается соответствующим количеством плит, кратно 1,3 м
Комплектация для ж/б шпал, рельсы Р-65, скрепления АРС и ЖБР
|
Наименование детали |
Размеры, мм |
Масса, кг |
Кол-во, шт |
|
Плита внутренняя А1.РБ.010-1300 |
1300 х 1300 х 170 |
663 |
1 |
|
Плита наружная А1 .РБ.020-1300 |
1300 х 650 х 170 |
448 |
2 |
|
Уплотнитель (вкладыш) внутренний |
1300 |
20,8 |
2 |
|
Уплотнитель (вкладыш) наружный |
1300 |
16,8 |
2 |
|
Накладка нашпальная НБШ |
|
|
6 |
|
Полоса резиновая |
1300 х 80 х 5 |
0,07 |
2 |
|
Упор фиксации плиты |
|
|
2 |
Схема укладки настила А1.РБ.000 на железобетонные и деревянные шпалы
Резиножелезобетонные настилы по ТУ 22.19.73.110-001-78969127-2018 проекта 2539-008-05768071-2010 для скреплений ДО, АРС, КД-65, КБ-65, ЖБР-65
Переезд нужной ширины набирается соответствующим количеством плит, кратно 2,92 м
|
Наименование детали |
Размеры, мм |
Масса, кг |
Количество, шт |
|
на деревянных шпалах, рельс Р-65 |
|||
|
Плита внутренняя ПЖДв |
2925х1520х190 |
1760 |
1 |
|
Плита наружная ПЖДн |
2925 х 800 х 400 |
1090 |
2 |
|
Полоса резиновая |
2925 х 80 х 20 |
|
4 |
|
Полоса резиновая |
2925 х 80 х 35 |
|
2 |
|
Упоры |
|
|
2 |
|
на железобетонных шпалах, рельс Р-65 |
|||
|
Плита внутренняя ПЖДв |
2925x 1520 x 190 |
1660 |
1 |
|
Плита наружная ПЖДн |
2925 х 800 х 400 |
860 |
2 |
|
Полоса резиновая |
2925 х 80 х 10 |
|
2 |
|
Нашпальные накладки |
|
|
12 |
|
Упоры |
|
|
2 |
Переезд нужной ширины набирается соответствующим количеством плит, кратно 3,25 м
|
Наименование детали |
Размеры, мм |
Масса, кг |
Количество, шт |
|
на деревянных шпалах, рельс Р-65 |
|||
|
Плита внутренняя ПЖДв |
3250 x 1520x 190 |
1660 |
1 |
|
Плита наружная ПЖДн |
3250 х 800 х 400 |
860 |
2 |
|
Полоса резиновая |
3250 х 80 х 20 |
|
4 |
|
Полоса резиновая |
3250 х 80 х 35 |
|
2 |
|
Упоры |
|
|
2 |
|
на железобетонных шпалах, рельс Р-65 |
|||
|
Плита внутренняя ПЖДв |
3250х1520х190 |
1950 |
1 |
|
Плита наружная ПЖДн |
3250 х 800 х 400 |
1220 |
2 |
|
Полоса резиновая |
3250 х 80 х 10 |
|
2 |
|
Нашпальные накладки |
|
|
12 |
|
Упоры |
|
|
2 |
Резиножелезобетонные настилы по ТУ 22.19.73.110-001-78969127-2018 (2539-008-05768071-2010) для узкой колеи 750 мм для скреплений ДО, АРС, КД-65, КБ-65, ЖБР-65
Железнодорожный переезд шириной 2,8 м для узкой колеи 750 мм на деревянных шпалах, рельс Р-65. Нужная ширина набирается соответствующим количеством плит, кратно 2,8 м
|
Наименование детали |
Размеры, мм |
Количество, шт |
|
Плита внутренняя РЖБПДв-750 |
2800 х 642 х 160 |
1 |
|
Плита наружная РЖБПДн-750 |
2800 х 642 х 160 |
2 |
|
Полоса резиновая |
750 х 80 х 5 |
2 |
|
Полоса резиновая |
750 х 80 х 5 |
2 |
Резиножелезобетонные настилы по ТУ 22.19.73.110-001-78969127-2018 (2539-008-05768071-2010) для узкой колеи 1067 мм для скреплений ДО, АРС, КД-65, КБ-65, ЖБР-65
Железнодорожный переезд шириной 1.95 м для узкой колеи 1067 мм на деревянных шпалах, рельс Р-65. Нужная ширина набирается соответствующим количеством плит, кратно 1.95 м
|
Наименование детали |
Размеры, мм |
Масса, кг |
Количество, шт |
|
Плита внутренняя ПЖДВ |
1950 х1135х 190 |
650 |
1 |
|
Плита наружная ПЖДН |
1950 х 790 х 190 |
670 |
2 |
|
Полоса резиновая |
1950 х 80 х 15 |
|
4 |
|
Упоры |
|
|
2 |
Резиножелезобетонные настилы по ТУ 22.19.73.110-001-78969127-2018 (2539-008-05768071-2010) для совмещённой колеи 1520/1067 мм для скреплений ДО, АРС, КД-65, КБ-65, ЖБР-65
Железнодорожный переезд шириной 1,95 м для совмещённой колеи 1520/1067 мм на деревянных шпалах, рельс Р-65. Нужная ширина набирается соответствующим количеством плит, кратно 1.95 м
|
Наименование детали |
Размеры, мм |
Масса, кг |
Количество, шт |
|
Плита внутренняя ПЖДВ |
1950х1135х 190 |
650 |
1 |
|
Плита наружная ПЖДН |
1950 х 790 х 190 |
670 |
2 |
|
Вкладыш резиножелезобетонный (только для совмещённой колеи) |
975 х 390 х 190 |
120 |
2 |
|
Полоса резиновая (только для совмещённой колеи) |
1950x 80x5 |
|
2 |
|
Полоса резиновая |
1950 х 80 х 15 |
|
4 |
|
Упоры |
|
|
4 |
-
