Koмплeкт cкpeплeния Д-65

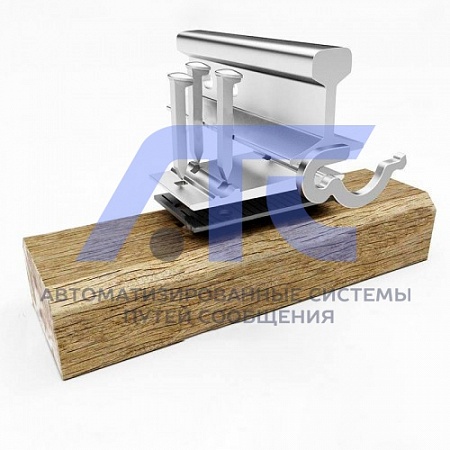

Комплект скрепления Д-65 включает в себя несколько элементов: рельс Р-65, костыль 16×16, противоугон, подкладку Д-65 и прокладку под нее, деревянную шпалу.

Костыли, используемые для скрепления, имеют овальную головку и изготавливаются длиной 165 мм и массой 0,378 кг. Костыль забивается в шпалу без предварительного сверления, из-за чего нарушается целостность волокон древесины. Чтобы уменьшить разрушающее воздействие костылей, в шпалах предварительно сверлят отверстия, по своим размерам чуть меньше размеров костыля, затем обрабатывают их антисептиком.

Противоугон применяется на путях с деревянными шпалами. Элемент устанавливается на подошву рельсов и служит для передачи продольных сил, вызывающих угон рельсов, на шпалы и далее на балласт. Противоугон представляет собой пружинную скобу, надеваемую на подошву рельсов. Деталь изготавливается из горячекатаной углеродистой стали сечением 25×25 мм или 20×20 мм с закалкой в масле. Вес противоугона для рельс Р-65 составляет 1,28 кг.

Подкладка, как и костыли, является одним из основных элементов скрепления. С помощью костылей подошва рельса прижимается к подкладке и шпале, удерживая рельс от сдвига в сторону и опрокидывания. Ширина подкладки к рельсам Р-65 меньше ширины верхней постели шпалы и равна 170 мм.

Из-за вибрации подкладок механический износ шпалы под ними усиливается. Чтобы уменьшить этот показатель между подкладкой и шпалой укладывается прокладка толщиной от 6 до 10 мм из резины, резинокорда, гомбелита (прессованные кордные нити, пропитанные смолой). Судя по результатам износа шпал, прокладка из резины снижает интенсивность износа от 2,7 до 3,7 раз.

Поставляемые компанией АТИЗ СПС различные материалы крепления крановых рельсов имеют все необходимые сертификаты и другие необходимые документы подтверждающие качество поставляемой продукции.
