Провод самонесущий изолированный и защищенный для воздушных линий электропередачи СИПн-1
Назначение
Для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха типов I и II по ГОСТ 15150-69.
Климатическое исполнение проводов - В, категории размещения - 1, 2 и 3 по ГОСТ 15150-69.
Основные технические и эксплуатационные характеристики
| Номинальное напряжение, кВ | 0,66/1; 20 и 35 |
| Эксплуатация при температуре окружающей среды, ºС | от минус 60 до плюс 50 |
| Строительная длина, м, не менее | 300 |
| Длительно допустимая температура нагрева жил при эксплуатации, не более, ºС | 90 |
| Срок службы кабелей*, лет | 40 |
| * - исчисляется с даты изготовления кабелей | |

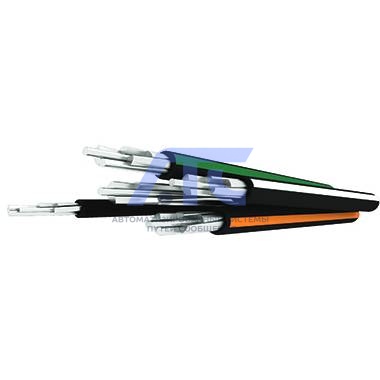

Конструкция
- Токопроводящая жила – скручена из круглых алюминиевых проволок, имеет круглую форму, уплотнена.
- Токопроводящая жила – скручена из круглых проволок алюминиевого сплава, выполняющая функцию несущего элемента и нулевого рабочего (N) или нулевого защитного (РЕ) проводника.
- Токопроводящая жила – медная проволока круглой формы (для цепей наружного освещения).
- Изоляция жил – выполняется из светостабилизированного сшитого полиэтилена или из светостабилизированного самозатухающего сшитого полиэтилена. По радиальной толщине разделяется на два вида:
- изоляция токопроводящих жил самонесущего изолированного провода для воздушных линий электропередачи на напряжение до 0,6/1 кВ, обеспечивающая нормальную работу воздушных линий электропередачи и защиту от поражения электрическим током (СИП-1, СИП-2, СИП-4, СИПн-1, СИПн-2, СИПн-4);
- изоляционный слой защищенного провода для воздушных линий электропередачи на напряжение 10—35 кВ, обеспечивает снижение вероятности короткого замыкания при случайном соприкосновении провода с заземленным элементом или при соприкосновении проводов различных фаз воздушных линий электропередачи (СИП-3, СИПнм-3). Изолированные жилы имеют отличительную расцветку или цифровое обозначение, нанесенное печатным способом. - Скрутка – изолированные токопроводящие жилы скручены вокруг нулевой несущей жилы. Скрутка жил имеет правое направление.
Основная выпускаемая номенклатура
| Номинальное сечение основных жил, мм. кв. | Допустимый ток нагрузки, А, не более | Допустимый ток односекундного короткого замыкания, кА, не более | |||
|---|---|---|---|---|---|
| самонесущих изолированных проводов | защищенных проводов | самонесущих изолированных проводов | защищенных проводов | ||
| 20 кВ | 35 кВ | ||||
| 16 | 100 | - | - | 1,5 | - |
| 25 | 130 | - | - | 2,3 | - |
| 35 | 160 | 200 | 220 | 3,2 | 3,0 |
| 50 | 195 | 245 | 270 | 4,6 | 4,3 |
| 70 | 240 | 310 | 340 | 6,5 | 6,0 |
| 95 | 300 | 370 | 400 | 8,8 | 8,2 |
| 120 | 340 | 430 | 460 | 10,9 | 10,3 |
| 150 | 380 | 485 | 520 | 13,2 | 12,9 |
| 185 | 436 | 560 | 600 | 16,5 | 15,9 |
| 240 | 515 | 600 | 670 | 22,0 | 20,6 |
Радиус изгиба при монтаже и установленного на опорах провода должен быть не менее 10 наружных диаметров провода.
Монтаж проводов рекомендуется производить при температуре окружающей среды не ниже – 20 ºС.
Провода изготавливаются по ГОСТ 31946-2012.
Форма поставки
Кабели поставляются на деревянных барабанах по ГОСТ 5151-79 «Барабаны деревянные для электрических кабелей и проводов». Упаковка и маркировка соответствуют ГОСТ 18690-2012 «Кабели, провода, шнуры и кабельная арматура».
-
