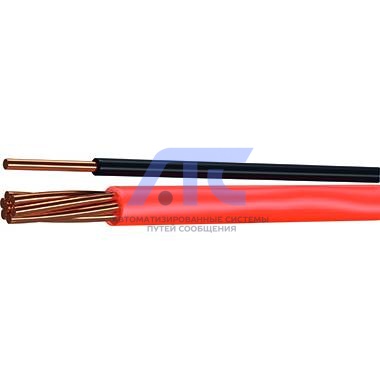

Провод с поливинилхлоридной изоляцией для электрических установок ПуВВнг(А)-LS
Предназначены для электрических установок при стационарной прокладке в осветительных и силовых
сетях, а также для монтажа электрооборудования, машин, механизмов и станков, внутренних
электроустановок на номинальное переменное напряжение до 450/750 В включительно номинальной
частотой до 400 Гц или постоянное напряжение до 1000 В включительно.
Провод с поливинилхлоридной изоляцией для электрических установок ПуВВнг(А)-LS
ТУ 16.К17-096-2017
Назначение
Предназначены для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков, внутренних электроустановок на номинальное переменное напряжение до 450/750 В включительно номинальной частотой до 400 Гц или постоянное напряжение до 1000 В включительно.
Конструкция
Токопроводящая жила:
- у проводов марки ПуВ, ПуВнг(А)-LS, ПуВВ, ПуВВнг(А)-LS – медная, однопроволочная или многопроволочная, класса 1 для сечений от 0,5 до 10 мм2 вкл., класса 2 для сечений от 16 до 400 мм2 вкл. по ГОСТ 22483;
- у проводов марки ПуГВ, ПуГВВ, ПуГВнг(А)-LS, ПуГВВнг(А)-L – медная, многопроволочная класса 5 сечений от 0,5 до 400 мм2 вкл. по ГОСТ 22483.
Изоляция – поливинилхлоридный пластикат, поливинилхлоридный пластикат пониженной пожарной опасности.
Оболочка – поливинилхлоридный пластикат, поливинилхлоридный материал пониженной пожарной опасности.
Цвет изоляции любой. Для проводов, используемых только для целей заземления, изоляция имеет зелено-желтую расцветку. Оболочка может быть любого цвета.
| Марка | Наименование | Преимущественные способы прокладки и монтажа | Число жил | Номинальное сечение токопроводящей жилы, мм2 |
|---|---|---|---|---|
| ПуВВнг(А)-LS | Провод одно-, двух- и трехжильный, с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката, не распространяющего горение при групповой прокладке, с пониженным дымо- и газовыделением | Для прокладки под штукатуркой, в бетоне, кирпичной кладке, в пустотах строительных конструкций, а также открыто по поверхности стен и потолков и в других конструкциях, для монтажа электрических цепей | 1 | 0,5-400 |
| 2, 3 | 0,5-4,0 |
Наружные размеры основных выпускаемых проводов
| ПуВВнг(А)-LS | |
|---|---|
| Сечение провода | Максимальный наружный размер, мм |
|
1х0,5 1х0,75 1х1,0 1х1,5 1х2,5 1х4 1х6 1х10 1х16 1х25 1х35 1х50 1х70 1х95 1х120 1х150 1х185 1х240 1х300 1х400 2х0,5 2х0,75 2х1 2х1,5 2х2,5 2х4 3х0,5 3х0,75 3х1 3х1,5 3х2,5 3х4 |
3,5 3,7 3,8 4,3 5,1 5,6 6,1 8,3 10,2 12,2 13,5 15,8 17,8 20,5 22,3 24,3 27,5 30,8 34,3 28,0 3,5х5,5 3,7х5,8 3,8х6,2 4,3х7,1 5,1х8,4 5,5х9,3 3,6х7,5 3,8х8,0 3,9х8,5 4,4х9,8 5,2х11,7 5,6х13,1 |
Условия эксплуатации и монтажа
Температура прокладки - не ниже минус 15°С.
Радиусы монтажных изгибов - не менее пяти диаметров для проводов ПуГВ, ПуГВВ; не менее десяти диаметров для проводов ПуВ, ПуВВ; в плоских проводах за наружный диаметр принимаются размеры по меньшей оси.
Стойкость к внешним воздействующим факторам.
Провода стойки к воздействию температуры окружающей среды: от минус 50°С до 65 °С и относительной влажности воздуха до 98% при температуре до 35 °С.
Длительно допустимая температура нагрева жил не должна превышать 70°С.
Провода стойки к воздействию механических ударов, изгибов.
Провода не распространяют горение при одиночной прокладке.
Срок службы в нормальных условиях эксплуатации - не менее 20 лет.
Гарантийный срок эксплуатации – три года со дня ввода проводов в эксплуатацию.
Форма поставки
Провода выпускаются по ТУ 16-705.501-2010 и ТУ 16.К17-096-2017 в соответствии с требованиями ГОСТ 31947-2012. Поставка проводов производится в бухтах и на деревянных барабанах по ГОСТ 5151-79 строительными длинами не менее 100 м.
-
