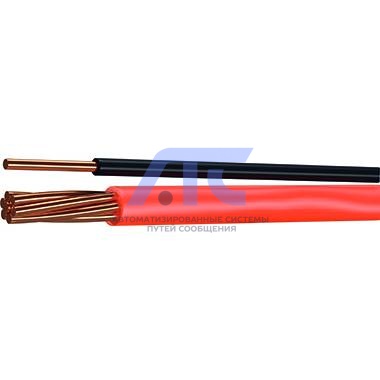

Провод с поливинилхлоридной изоляцией для электрических установок ПуГВВ
Предназначены для электрических установок при стационарной прокладке в осветительных и силовых
сетях, а также для монтажа электрооборудования, машин, механизмов и станков, внутренних
электроустановок на номинальное переменное напряжение до 450/750 В включительно номинальной
частотой до 400 Гц или постоянное напряжение до 1000 В включительно.
Провод с поливинилхлоридной изоляцией для электрических установок ПуГВВ
ТУ 16-705.501-2010
Назначение
Предназначены для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков, внутренних электроустановок на номинальное переменное напряжение до 450/750 В включительно номинальной частотой до 400 Гц или постоянное напряжение до 1000 В включительно.
Конструкция
Токопроводящая жила:
- у проводов марки ПуВ, ПуВнг(А)-LS, ПуВВ, ПуВВнг(А)-LS – медная, однопроволочная или многопроволочная, класса 1 для сечений от 0,5 до 10 мм2 вкл., класса 2 для сечений от 16 до 400 мм2 вкл. по ГОСТ 22483;
- у проводов марки ПуГВ, ПуГВВ, ПуГВнг(А)-LS, ПуГВВнг(А)-L – медная, многопроволочная класса 5 сечений от 0,5 до 400 мм2 вкл. по ГОСТ 22483.
Изоляция – поливинилхлоридный пластикат, поливинилхлоридный пластикат пониженной пожарной опасности.
Оболочка – поливинилхлоридный пластикат, поливинилхлоридный материал пониженной пожарной опасности.
Цвет изоляции любой. Для проводов, используемых только для целей заземления, изоляция имеет зелено-желтую расцветку. Оболочка может быть любого цвета.
| Марка | Наименование | Преимущественные способы прокладки и монтажа | Число жил | Номинальное сечение токопроводящей жилы, мм2 |
|---|---|---|---|---|
| ПуГВВ | Провод одножильный с медной жилой, изоляцией и оболочкой из поливинилхлоридного пластиката | Для прокладки под штукатуркой, в бетоне, кирпичной кладке, в пустотах строительных конструкций, а также открыто по поверхности стен и потолков и в других конструкциях, для монтажа электрических цепей, где требуется повышенная гибкость при прокладке и монтаже | 1 | 0,5-400 |
Наружные размеры основных выпускаемых проводов
| ПуГВВ | |
|---|---|
| Сечение провода | Максимальный наружный размер, мм |
|
1х0,5 1х0,75 1х1,0 1х1,5 1х2,5 1х4 1х6 1х10 1х16 1х25 1х35 1х50 1х70 1х95 1х120 1х150 1х185 1х240 1х300 1х400 |
3,6 3,8 4,0 4,5 5,4 6,0 6,5 8,6 10,2 12,3 13,3 15,8 18,2 20,4 22,1 26,0 28,4 32,4 35,4 39,7 |
Условия эксплуатации и монтажа
Температура прокладки - не ниже минус 15°С.
Радиусы монтажных изгибов - не менее пяти диаметров для проводов ПуГВ, ПуГВВ; не менее десяти диаметров для проводов ПуВ, ПуВВ; в плоских проводах за наружный диаметр принимаются размеры по меньшей оси.
Стойкость к внешним воздействующим факторам.
Провода стойки к воздействию температуры окружающей среды: от минус 50°С до 65 °С и относительной влажности воздуха до 98% при температуре до 35 °С.
Длительно допустимая температура нагрева жил не должна превышать 70°С.
Провода стойки к воздействию механических ударов, изгибов.
Провода не распространяют горение при одиночной прокладке.
Срок службы в нормальных условиях эксплуатации - не менее 20 лет.
Гарантийный срок эксплуатации – три года со дня ввода проводов в эксплуатацию.
Форма поставки
Провода выпускаются по ТУ 16-705.501-2010 и ТУ 16.К17-096-2017 в соответствии с требованиями ГОСТ 31947-2012. Поставка проводов производится в бухтах и на деревянных барабанах по ГОСТ 5151-79 строительными длинами не менее 100 м.
-
