Кабель высокочастотный парной скрутки для структурированных кабельных систем пониженной пожарной опасности F/UTP Cat 5 PVC LS нг(А)-LS
Кабель F/UTP Cat 5 PVC LS нг(А)-LS предназначен для прокладки во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях с учетом объема горючей нагрузки.
Кабель высокочастотный парной скрутки для структурированных кабельных систем пониженной пожарной опасности F/UTP Cat 5 PVC LS нг(А)-LS
Применение
Кабель F/UTP Cat 5 PVC LS нг(А)-LS предназначен для прокладки во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях с учетом объема горючей нагрузки..

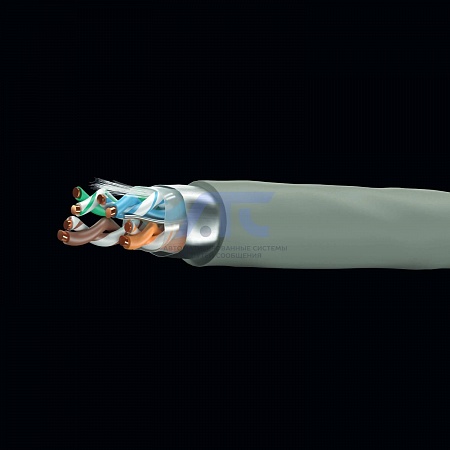

Конструкция
- Токопроводящие жилы – однопроволочные из медной мягкой круглой проволоки.
- Изоляция – из сплошного полиэтилена.
- Пары – скручены из изолированных жил разного цвета.
- Сердечник – скручен из пар или элементарных пучков.
- Поясная изоляция – из полиэтилентерефталатной ленты.
- Экран – поверх поясной изоляции накладывается экран из алюмополимерной ленты. Под экраном продольно проложена медная луженая проволока.
- Оболочка – из поливинилхлоридного пластиката, не распространяющего горение при групповой прокладке, с пониженным дымо- и газовыделением, серого цвета.
Расцветка изолированных жил в пучке (сердечнике)
| Номер пары (тройки) | Цвет изоляции жилы | |
|---|---|---|
| а | б | |
| 1 | белый | голубая |
| 2 | оранжевая | |
| 3 | зеленая | |
| 4 | коричневая | |
| 5 | серая | |
| 1 | красный | голубая |
| 2 | оранжевая | |
| 3 | зеленая | |
| 4 | коричневая | |
| 5 | серая | |
Расцветка изолированных жил в 25-парном пучке (сердечнике)
| Условный номер в 25-парном пучке | Обозначение и расцветка жилы в паре | |
|---|---|---|
| а | б | |
| 1 | белый | голубой |
| 2 | оранжевый | |
| 3 | зеленый | |
| 4 | коричневый | |
| 5 | серый | |
| 6 | красный | голубой |
| 7 | оранжевый | |
| 8 | зеленый | |
| 9 | коричневый | |
| 10 | серый | |
| 11 | черный | голубой |
| 12 | оранжевый | |
| 13 | зеленый | |
| 14 | коричневый | |
| 15 | серый | |
| 16 | желтый | голубой |
| 17 | оранжевый | |
| 18 | зеленый | |
| 19 | коричневый | |
| 20 | серый | |
| 21 | фиолетовый | голубой |
| 22 | оранжевый | |
| 23 | зеленый | |
| 24 | коричневый | |
| 25 | серый | |
Расцветка элементарных пучков в 25-парном пучке (сердечнике)
| Условный номер в 25-парном пучке | Цвет скрепляющей нити или ленты |
|---|---|
| 1 | голубой |
| 2 | оранжевый |
| 3 | зеленый |
| 4 | коричневый |
| 5 | серый |
Расцветка 25-парных пучков в сердечнике кабеля 100 пар
| Условный номер в 25-парном пучке | Цвет скрепляющей нити или ленты |
|---|---|
| 1 | голубой |
| 2 | оранжевый |
| 3 | зеленый |
| 4 | коричневый |
Геометрические параметры
| Номинальный диаметр жил, мм | Номинальная толщина изоляции, мм |
|---|---|
| 0,50 | 0,25 |
| 0,52 |
Технические характеристики
| Технические характеристики | Частота, МГц | Норма | |
|---|---|---|---|
| Категория 5 | Категория 5e | ||
| Электрическое сопротивление токопроводящей жилы постоянному току, пересчитанное на 1000 м длины и температуру 20ºС, Ом, не более | Постоянный ток | 95 | |
| Омическая асимметрия жил в рабочей паре, %, не более | Постоянный ток | 3 | 2 |
| Омическая асимметрия жил между парами, %, не более | Постоянный ток | - | 4 |
| Электрическое сопротивление изоляции, пересчитанное на 1000 м длины и температуру 20 ºС, МОм, не менее | То же | 5000 | |
| Рабочая емкость, пересчитанная на длину 1000 м, пФ не более | 8*10-4 или 1*10-3 | 56 | |
| Испытательное напряжение между жилами и между жилами и между жилами и экраном | Постоянный ток | 1 кВ - 1 мин или 2,5 кВ - 2 сек | |
| 5-10-5 | 0,7 кВ - 1 мин или 1,7 кВ - 2 сек | ||
| Емкостная асимметрия пар по отношению к земле для неэкранированных кабелей, пересчитанное на длину 1000 м, пФ, не более | 8*10-4 или 1*10-3 | 3400 | 1600 |
| Емкостная асимметрия пар к экрану для экранированных кабелей, пересчитанное на длину 1000 м, пФ, не более | 8*10-4 или 1*10-3 | 3400 | 1600 |
| Сопротивление связи Zт экранированных кабелей, мОм, не более | 1 | 10 | |
| 10 | 10 | ||
| 30 | 30 | ||
| 100 | 100 | ||
| Затухание излучения Ас, дБ, не менее | 30-100 | 85 | |
| Время задержки сигнала tр, пересчитанное на длину 100 м, нс | 2-100 | 567 | - |
| 4-100 | - | 537,6 | |
| Максимальная разность времени завершения сигнала Δtр между двумя любыми парами пересчитанное на длину 100 м и температуру 20ºС, нс, не более | 4-100 | 45 | |
| Допустимый ток нагрузки, мА, не более | 4-100 | 175 | |
| Коэффициент затухания α20, пересчитанное на длину 100 м и температуру 20ºС, дБ, не более | 1 | 2,1 | 2,1 |
| 4 | 4,3 | 4,1 | |
| 10 | 6,6 | 6,5 | |
| 16 | 8,2 | 8,3 | |
| 20 | 9,2 | 9,3 | |
| 31,25 | 11,8 | 11,7 | |
| 62,5 | 17,1 | 17,0 | |
| 100 | 22,0 | 22,0 | |
| Затухание асимметрии на ближайшем конце TCL, пересчитанное на длину 100 м, дБ, не менее | 1-100 | - | 20 |
| Защищенность от затухания асимметрии на дальнем конце EL TCTL, пересчитанное на длину 100 м, дБ, не менее | 1-100 | - | 15 |
| Переходное затухание суммарной мощности влияния на ближнем конце PS NEXT на фиксированных частотах, пересчитанное на длину 100 м, дБ, не менее | 1 | 62,0 | 62,3 |
| 4 | 53,0 | 53,3 | |
| 10 | 47,0 | 47,3 | |
| 16 | 44,0 | 44,3 | |
| 20 | 42,5 | 42,8 | |
| 31,25 | 39,6 | 39,9 | |
| 62,5 | 35,1 | 35,4 | |
| 100 | 32,0 | 32,3 | |
| Переходное затухание на ближнем конце для любой композиции пар NEXT, пересчитанное на длину 100 м, дБ, не менее | 1 | 62,0 | 65,3 |
| 4 | 53,0 | 56,3 | |
| 10 | 47,0 | 50,3 | |
| 16 | 44,0 | 47,3 | |
| 20 | 42,5 | 45,8 | |
| 31,25 | 39,6 | 42,9 | |
| 62,5 | 35,1 | 38,4 | |
| 100 | 32,0 | 35,3 | |
| Защищенность от суммарной мощности влияния на дальнем конце PS EL FEXT на фиксированных частотах, пересчитанное на длину 100 м, дБ, не менее | 1 | - | 61,0 |
| 4 | - | 49,0 | |
| 10 | - | 41,0 | |
| 16 | - | 36,9 | |
| 20 | - | 35,0 | |
| 31,25 | - | 31,1 | |
| 62,5 | - | 25,0 | |
| 100 | - | 21,0 | |
| Защищенность на дальнем конце для любой комбинации пар EL FEXT, пересчитанное на длину 100 м, дБ, не менее | 1 | 61,0 | 64,0 |
| 4 | 49,0 | 52,0 | |
| 10 | 41,0 | 44,0 | |
| 16 | 37,0 | 39,9 | |
| 20 | 35,0 | 38,0 | |
| 31,25 | 31,0 | 34,1 | |
| 62,5 | 25,0 | 28,0 | |
| 100 | 21,0 | 24,0 | |
| Затухание отражения RL, дБ, не менее | 1-10 | 23 | 25 |
| 10-20 | 23 | 25 | |
| 20-100 | 16 | 21,1 | |
| Волновое сопротивление Zс, Ом | 1-100 | 100±15 | |
| Условия транспортировки кабеля | должны соответствовать требованиям ГОСТ 18690-82 | ||
|
Температура прокладки и монтажа: - монтаж - эксплуатация |
не ниже -10ºС от -40ºС до 60ºС |
||
| Радиус изгиба при прокладке и монтаже | не менее 8 диаметров по пластмассовой оболочке | ||
|
Класс пожарной опасности по ГОСТ Р 53315: - для кабелей с оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности с пониженным дымо- и газовыделением (нг-LS) - для кабелей с пониженным дымо- и газовыделением, с оболочкой из полимерных композиций, не содержащих галогенов (нг-HF) |
П1б.8.2.2.2 П1б.8.1.2.1 |
||
| Гарантийный срок эксплуатации кабелей | 3 года | ||
| Кабель поставляется на деревянных барабанах по ГОСТ 5151-79 или в бухтах | |||
| Строительная длина кабеля: |
- с числом пар до 10 включительно 305 м и 500 м; - с числом пар от 25 до 100 включительно 300 м. |
||
Наружный диаметр и расчетная масса 1 км кабеля (справочное)
| Марка кабеля | Наружные размеры кабеля, мм, не более |
|---|---|
|
U/UTP Cat 5 PVC LS нг(А)-LS 2х2х0,52 U/UTP Cat 5е PVC LS нг(А)-LS 2х2х0,52 U/UTP Cat 5 ZH нг(А)-HF 2х2х0,52 U/UTP Cat 5е ZH нг(А)-HF 2х2х0,52 |
4,85 |
|
F/UTP Cat 5 PVC LS нг(А)-LS 2х2х0,52 F/UTP Cat 5е PVC LS нг(А)-LS 2х2х0,52 F/UTP Cat 5 ZH нг(А)-HF 2х2х0,52 F/UTP Cat 5е ZH нг(А)-HF 2х2х0,52 |
5,04 |
|
U/UTP Cat 5 PVC LS нг(А)-LS 4х2х0,52 U/UTP Cat 5е PVC LS нг(А)-LS 4х2х0,52 U/UTP Cat 5 ZH нг(А)-HF 4х2х0,52 U/UTP Cat 5е ZH нг(А)-HF 4х2х0,52 |
6,74 |
|
F/UTP Cat 5 PVC LS нг(А)-LS 4х2х0,52 F/UTP Cat 5е PVC LS нг(А)-LS 4х2х0,52 F/UTP Cat 5 ZH нг(А)-HF 4х2х0,52 F/UTP Cat 5е ZH нг(А)-HF 4х2х0,52 |
7,01 |
|
U/UTP Cat 5 PVC LS нг(А)-LS 10х2х0,52 U/UTP Cat 5е PVC LS нг(А)-LS 10х2х0,52 U/UTP Cat 5 ZH нг(А)-HF 10х2х0,52 U/UTP Cat 5е ZH нг(А)-HF 10х2х0,52 |
8,31 |
|
F/UTP Cat 5 PVC LS нг(А)-LS 10х2х0,52 F/UTP Cat 5е PVC LS нг(А)-LS 10х2х0,52 F/UTP Cat 5 ZH нг(А)-HF 10х2х0,52 F/UTP Cat 5е ZH нг(А)-HF 10х2х0,52 |
8,57 |
|
U/UTP Cat 5 PVC LS нг(А)-LS 16х2х0,52 U/UTP Cat 5е PVC LS нг(А)-LS 16х2х0,52 U/UTP Cat 5 ZH нг(А)-HF 16х2х0,52 U/UTP Cat 5е ZH нг(А)-HF 16х2х0,52 |
10,25 |
|
F/UTP Cat 5 PVC LS нг(А)-LS 16х2х0,52 F/UTP Cat 5е PVC LS нг(А)-LS 16х2х0,52 F/UTP Cat 5 ZH нг(А)-HF 16х2х0,52 F/UTP Cat 5е ZH нг(А)-HF 16х2х0,52 |
10,51 |
|
U/UTP Cat 5 PVC LS нг(А)-LS 25х2х0,52 U/UTP Cat 5е PVC LS нг(А)-LS 25х2х0,52 U/UTP Cat 5 ZH нг(А)-HF 25х2х0,52 U/UTP Cat 5е ZH нг(А)-HF 25х2х0,52 |
12,23 |
|
F/UTP Cat 5 PVC LS нг(А)-LS 25х2х0,52 F/UTP Cat 5е PVC LS нг(А)-LS 25х2х0,52 F/UTP Cat 5 ZH нг(А)-HF 25х2х0,52 F/UTP Cat 5е ZH нг(А)-HF 25х2х0,52 |
12,49 |
|
U/UTP Cat 5 PVC LS нг(А)-LS 32х2х0,52 U/UTP Cat 5е PVC LS нг(А)-LS 32х2х0,52 U/UTP Cat 5 ZH нг(А)-HF 32х2х0,52 U/UTP Cat 5е ZH нг(А)-HF 32х2х0,52 |
13,89 |
|
F/UTP Cat 5 PVC LS нг(А)-LS 32х2х0,52 F/UTP Cat 5е PVC LS нг(А)-LS 32х2х0,52 F/UTP Cat 5 ZH нг(А)-HF 32х2х0,52 F/UTP Cat 5е ZH нг(А)-HF 32х2х0,52 |
14,15 |
|
U/UTP Cat 5 PVC LS нг(А)-LS 50х2х0,52 U/UTP Cat 5е PVC LS нг(А)-LS 50х2х0,52 U/UTP Cat 5 ZH нг(А)-HF 50х2х0,52 U/UTP Cat 5е ZH нг(А)-HF 50х2х0,52 |
16,78 |
|
F/UTP Cat 5 PVC LS нг(А)-LS 50х2х0,52 F/UTP Cat 5е PVC LS нг(А)-LS 50х2х0,52 F/UTP Cat 5 ZH нг(А)-HF 50х2х0,52 F/UTP Cat 5е ZH нг(А)-HF 50х2х0,52 |
17,04 |
|
U/UTP Cat 5 PVC LS нг(А)-LS 100х2х0,52 U/UTP Cat 5е PVC LS нг(А)-LS 100х2х0,52 U/UTP Cat 5 ZH нг(А)-HF 100х2х0,52 U/UTP Cat 5е ZH нг(А)-HF 100х2х0,52 |
23,12 |
|
F/UTP Cat 5 PVC LS нг(А)-LS 100х2х0,52 F/UTP Cat 5е PVC LS нг(А)-LS 100х2х0,52 F/UTP Cat 5 ZH нг(А)-HF 100х2х0,52 F/UTP Cat 5е ZH нг(А)-HF 100х2х0,52 |
23,38 |
-
