Кабель высокочастотный для цифровых сетей сельской связи КСПпЗП
Кабели предназначены для транспортных сетей (соединительных линий) и сетей абонентского доступа при
напряжении дистанционного питания до 500 В постоянного тока. Кабели изготавливаются одночетверочные и двухчетверочные.
Кабель высокочастотный для цифровых сетей сельской связи КСПпЗП
Применение
Кабели предназначены для транспортных сетей (соединительных линий) и сетей абонентского доступа при напряжении дистанционного питания до 500 В постоянного тока.
Вид климатического исполнения УХЛ, категории размещения 1 и 2 по ГОСТ 15150-69.
Кабель КСПпЗП предназначен для прокладки в телефонной канализации, в коллекторах шахт, по стенам зданий и подвески на воздушных линиях связи, в грунте, не подверженном смещению; в районах, не характеризующихся повышенной опасностью повреждения грызунами и в условиях повышенной влажности.

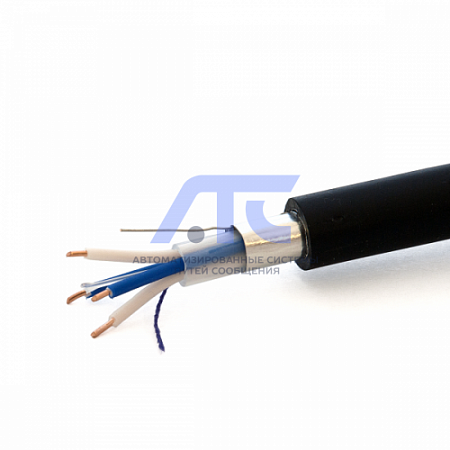

Конструкция
- Токопроводящие жилы – однопроволочные из медной мягкой круглой проволоки с номинальным диаметром 0,90 и 1,20 мм.
- Изоляция – пленко-пористо-пленочная (трехслойная, состоящая из сплошного, пористого и сплошного слоев полиэтилена).
- Сердечник – скручен из четырех изолированных жил вокруг корделя-заполнителя. В четверке две жилы, расположенные по диагонали, образуют рабочую пару, изоляция жил первой пары четверки имеет натуральный цвет, второй пары - синий. В двухчетверочных кабелях цвет изоляции второй пары второй четверки отличается от цвета изоляции второй пары первой четверки. Свободное пространство сердечника заполнено гидрофобным заполнителем
- Поясная изоляция – из выпрессованного полиэтилена.
- Экран – алюминиевая или алюмополиэтиленовая лента, номинальной толщиной алюминиевого экрана не менее 0,08 мм с проложенной под ней медной луженой проволокой.
- Оболочка – полиэтилен, в двухчетверочных кабеля оболочка накладывается одновременно на два параллельно уложенных сердечника.
Технические характеристики
| Параметры | Частота тока, кГц | Норма |
|---|---|---|
|
Электрическое сопротивление токопроводящих жил, пересчитанное на 1 км длины и температуру 20 С, Ом, не более: - для жил диаметром 0,90 мм - для жил диаметром 1,20 мм |
Пост. ток |
28,4 15,8 |
| Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру 20°С, МОм, не менее | Пост. ток | 15000 |
|
Рабочая емкость, пересчитанная на 1 км длины, нФ - для жил диаметром 0,90 мм - для жил диаметром 1,20 мм |
0,8 или 1,0 |
32±3 40±3 |
|
Омическая асимметрия жил в паре, пересчитанная на длину 1 км и температуру 20 С, Ом, не более - для 100% значений - для 90% значений |
Пост. ток |
0,5 0,3 |
| Испытательное напряжение между жилами и между жилами и экраном в течение 2 мин, В |
0,05 Пост. ток |
2000 3000 |
| Электрическое сопротивление изоляции наружной оболочки, пересчитанное на 1 км длины и температуру 20°С, МОм, не менее | Пост. ток | 5 |
| Электрическое сопротивление экрана, пересчитанное на 1 км длины и температуру 20°С, Ом, не более | Пост. ток | 15 |
|
Переходное затухание между цепями кабеля на ближнем конце, пересчитанное на длину 1 км, дБ, не менее на частоте: - для 100% значений - для 80% значений - для 100% значений - для 80% значений |
512 |
64 67 |
| 1024 |
59 62 |
|
| Защищенность между цепями кабеля на дальнем конце, пересчитанная на длину 1 км, дБ, не менее на частоте: |
512 1024 |
50 45 |
|
Номинальное волновое сопротивление кабеля, Ом, для жил диаметром: 0,90 мм 0,90 мм 1,20 мм 1,20 мм |
512 1024 512 1024 |
143 141 114 113 |
|
Коэффициент затухания кабеля, дБ/км, не более, для жил диаметром: 0,90 мм 0,90 мм 1,20 мм 1,20 мм |
512 1024 512 1024 |
6,2 6,7 5,8 7,2 |
| Условия транспортирования кабеля | в части воздействия климатических факторов должны соответствовать условиям хранения 8 по ГОСТ 15150-69 | |
| Условия хранения кабеля | в части воздействия климатических факторов должны соответствовать условиям 5 по ГОСТ 15150-69 | |
|
Растягивающая нагрузка кабелей при прокладке должна быть не более: - для кабелей с жилами диаметром 0,90мм - для кабелей с жилами диаметром 1,20мм |
598 Н (60 кгс) 882 Н (90 кгс) |
|
| Температура прокладки | от -10 С до +50 С | |
| Температура эксплуатации в условиях фиксированного монтажа | от -50 С до +50 С | |
| Радиус изгиба кабелей при прокладке и монтаже | не менее 15 максимальных наружных диаметров кабеля | |
| Гарантийный срок эксплуатации кабелей | 3 года | |
| Минимальный срок службы при соблюдении потребителем условий транспортирования, хранения, прокладки и эксплуатации | 20 лет | |
| Строительная длина кабеля |
одночетверочных – не менее 750 м; двухчетверочных – не менее 500 м; допускается поставка кабеля длиной не менее 100 м в количестве не белее 10% от партии |
|
| Кабель поставляется на деревянных барабанах по ГОСТ 5151-79 | ||
Геометрические параметры
| Марка кабеля | Размеры, мм | |||
|---|---|---|---|---|
| Номинальный диаметр токопроводящей жилы | Номинальный диаметр изолированной жилы | Наружный диаметр (размер) кабеля (справочный) | ||
| одночетверочного | двухчетверочного | |||
| КСПпЗП | 0,90 | 2,20 | 13,00 | 13,00х21,00 |
| 1,20 | 2,30 | 13,00 | 13,00х21,00 | |
-
