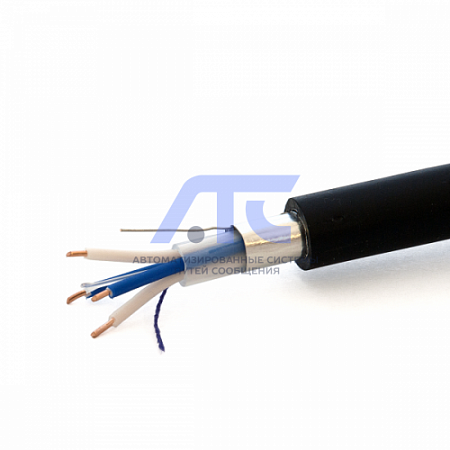

Кабель местной связи высокочастотный КСППБ
Кабели предназначены для линий межстанционной и абонентской связи с системами передачи с временным делением каналов и импульсно-кодовой модуляцией со скоростью передачи до 2048 кБит/с при напряжении дистанционного питания до 500 В постоянного тока. Кабели изготавливаются одночетверочные и двухчетверочные.
Кабель местной связи высокочастотный КСППБ
Применение
Кабели предназначены для линий межстанционной и абонентской связи с системами передачи с временным делением каналов и импульсно-кодовой модуляцией со скоростью передачи до 2048 кБит/с при напряжении дистанционного питания до 500 В постоянного тока. Кабели изготавливаются одночетверочные и двухчетверочные.
Вид климатического исполнения УХЛ. Категория размещения 1 по ГОСТ 15150-69.
Кабель КСППБ предназначен для прокладки в грунтах, не подверженных смещению, не характеризующих повышенной коррозионной опасностью по отношению к стальной броне.
Конструкция
- Токопроводящие жилы – однопроволочные из медной мягкой круглой проволоки с номинальным диаметром 0,90 и 1,20 мм.
- Изоляция – полиэтиленовая.
- Сердечник – скручен из четырех изолированных жил вокруг корделя-заполнителя. В четверке две жилы, расположенные по диагонали, образуют рабочую пару, изоляция жил первой пары четверки имеет натуральный цвет, второй пары - синий. В двухчетверочных кабелях цвет изоляции второй пары второй четверки отличается от цвета изоляции второй пары первой четверки.
- Поясная изоляция – из выпрессованного полиэтилена.
- Экран – алюминиевая или алюмополиэтиленовая лента, номинальной толщиной алюминиевого экрана не менее 0,08 мм с проложенной под ней медной луженой проволокой.
- Броня – поверх экрана накладывается броня из стальной ленты номинальной толщиной 0,1 мм с битумным покрытием.
- Оболочка – полиэтилен, в двухчетверочных кабеля оболочка накладывается одновременно на два параллельно уложенных бронированных сердечника.
Технические характеристики
| Параметры | Частота тока, кГц | Норма |
|---|---|---|
|
Электрическое сопротивление токопроводящих жил, пересчитанное на 1 км длины и температуру 20 С, Ом, не более: - для жил диаметром 0,90 мм - для жил диаметром 1,20 мм |
Пост. ток |
28,4 15,8 |
| Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру 20°С, МОм, не менее | Пост. ток | 15000 |
|
Рабочая емкость, пересчитанная на 1 км длины, нФ - для жил диаметром 0,90 мм - для жил диаметром 1,20 мм |
0,8 или 1,0 |
35±3 43,5±3 |
|
Омическая асимметрия жил в паре, пересчитанная на длину 1 км и температуру 20 С, Ом, не более - для 100% значений - для 95% значений - для 90% значений |
Пост. ток |
1,0 0,5 0,3 |
| Испытательное напряжение между жилами и между жилами и экраном в течение 2 мин, В |
0,05 Пост. ток |
2000 3000 |
| Электрическое сопротивление изоляции наружной оболочки, пересчитанное на 1 км длины и температуру 20°С, МОм, не менее | Пост. ток | 5 |
| Электрическое сопротивление экрана, пересчитанное на 1 км длины и температуру 20°С, Ом, не более | Пост. ток | 15 |
|
Переходное затухание между цепями кабеля на ближнем конце, пересчитанное на длину 750 м при цифровом влияющем сигнале в виде псевдо-случайной последовательности (ПСП), дБ, не менее: |
||
|
- для 100% значений - для 80% значений |
при скорости передачи 1024 кБит/с |
64 67 |
|
- для 100% значений - для 80% значений |
при скорости передачи 2048 кБит/с |
59 62 |
|
Защищенность между цепями кабеля на дальнем конце, пересчитанная на длину 750 м, при цифровом влияющем сигнале в виде ПСП, дБ, не менее: - при скорости передачи |
1024 кБит/с 2048 кБит/с |
45 45 |
|
Номинальное волновое сопротивление кабеля, Ом, для жил диаметром: 0,90 мм 0,90 мм 1,20 мм 1,20 мм |
512 1024 512 1024 |
143 141 114 113 |
|
Коэффициент затухания кабеля, дБ/км, не более, для жил диаметром: 0,90 мм 0,90 мм 1,20 мм 1,20 мм |
512 1024 512 1024 |
6,9 7,5 6,5 8,0 |
| Условия транспортирования кабеля | в части воздействия климатических факторов должны соответствовать условиям хранения 8 по ГОСТ 15150-69 | |
| Условия хранения кабеля | в части воздействия климатических факторов должны соответствовать условиям 5 по ГОСТ 15150-69 | |
|
Растягивающая нагрузка кабелей при прокладке должна быть не более: - для кабелей с жилами диаметром 0,90мм - для кабелей с жилами диаметром 1,20мм |
598 Н (60 кгс) 882 Н (90 кгс) |
|
| Температура прокладки | от -10 С до +50 С | |
| Температура эксплуатации в условиях фиксированного монтажа | от -50 С до +50 С | |
| Радиус изгиба кабелей при прокладке и монтаже | не менее 15 максимальных наружных диаметров кабеля | |
| Гарантийный срок эксплуатации кабелей | 3 года | |
| Минимальный срок службы при соблюдении потребителем условий транспортирования, хранения, прокладки и эксплуатации | 15 лет | |
| Строительная длина кабеля |
одночетверочных – не менее 750 м; двухчетверочных и кабеля марок КСППт, КСПЗПт, КСППБт – не менее 500 м допускается поставка кабеля длиной не менее 100 м в количестве не белее 10% от партии |
|
| Кабель поставляется на деревянных барабанах по ГОСТ 5151-79 | ||
Геометрические параметры
| Марка кабеля | Размеры, мм | |||
|---|---|---|---|---|
| Номинальный диаметр токопроводящей жилы | Номинальный диаметр изолированной жилы | Наружный диаметр (размер) кабеля (справочный) | ||
| одночетверочного | двухчетверочного | |||
| КСППБ | 0,90 | 0,95 | 14,5 | 14,5х26,6 |
| 1,20 | 0,8 | 14,5 | - | |
-
