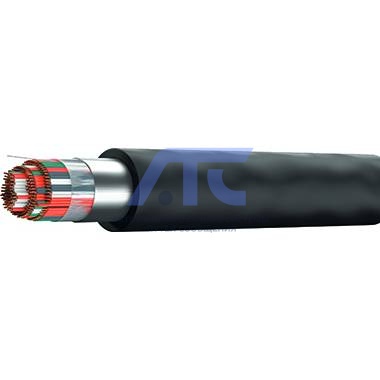

Кабель телефонный станционный ТСВнг(А)
Кабели предназначены для монтажа низкочастотного станционного оборудования.
Кабель телефонный станционный ТСВнг(А)
Код ОКПД-2 27.32.13.121
Применение
Кабели предназначены для монтажа низкочастотного станционного оборудования.
Кабели марки ТСВнг(А) изготавливают в климатическом исполнении УХЛ категории размещения 4 по ГОСТ 15150-69.
Конструкция
- Токопроводящие жилы – однопроволочные из медной мягкой проволоки.
- Изоляция – из изоляционного поливинилхлоридного пластиката.
- Пары или тройки – скручены из изолированных жил разного цвета.
- Элементарные пучки – скручены из пар или троек, расцвеченные скрепляющей нитью.
- Сердечник – скручен из элементарных пучков.
- Поясная изоляция – пленка полиэтилентерефталатная, проложенная продольно.
- Экран - алюмополиэтиленовая лента, проложенная продольно. Под экраном продольно проложена медная луженая проволока. Допускается применение экрана из фольгированной пленки или пленки металлизированной.
- Оболочка:
- для ТСВ - поливинилхлоридный пластикат;
- для ТСВнг(А) - поливинилхлоридный пластикат, не распространяющий горение.
Расцветка изолированных жил в кабеле
| Номер пары (тройки) | Цвет изоляции жилы | ||
|---|---|---|---|
| а | б | с | |
| 1 | белый | голубая | бирюзовый |
| 2 | оранжевая | ||
| 3 | зеленая | ||
| 4 | коричневая | ||
| 5 | серая | ||
| 6 | красный | голубая | |
| 7 | оранжевая | ||
| 8 | зеленая | ||
| 9 | коричневая | ||
| 10 | серая | ||
Расцветка пучков в кабеле
| Пучок | Цвет скрепляющей нити |
|---|---|
| 1 | голубой |
| 2 | оранжевый |
| 3 | зеленый |
| 4 | коричневый |
| 5 | серый |
| 6 | белый |
| 7 | красный |
| 8 | черный |
| 9 | желтый |
| 10 | фиолетовый |
Технические характеристики
| Технические характеристики | 5(10-103)х2х0,32 |
5(10-103)х2х0,4 5(10-20)х3х0,4 |
5(10-103)х2х0,5 5(10-20)х3х0,5 |
|---|---|---|---|
| Электрическое сопротивление токопроводящей жилы постоянному току, пересчитанное на 1км длины и температуру 20ºС, Ом, не более | 229 | 148 | 95 |
| Электрическое сопротивление изоляции токопроводящей жилы постоянному току, пересчитанное на 1км длины и температуру 20ºС, МОм, не менее | 100 | ||
|
Испытательное напряжение в течение 1мин приложенное между жилами и экраном должно быть не менее: - переменного тока частотой 0,05кГц, В - постоянного тока, В |
1000 1500 |
||
| Электрическая емкость рабочих пар на длине 1км, нФ, не более | 100 | ||
| Коэффициент затухания на частоте 1000Гц и длине 1км, дБ, не более: | 2,95 | 2,4 | 1,9 |
|
Условия транспортировки кабеля должны соответствовать требованиям ГОСТ 18690-82. Условия транспортирования в части воздействия климатических факторов должны соответствовать условиям хранения 8 для кабелей климатического исполнения УХЛ, 9 для кабелей климатического исполнения Т по ГОСТ 15150-69. Хранение кабелей должно соответствовать требованиям ГОСТ 18690-82. Условия хранения в части воздействия климатических факторов 5 для кабелей климатического исполнения УХЛ, 6 для кабелей климатического исполнения Т по ГОСТ 15150-69. Температура прокладки не ниже -10ºС. Температура эксплуатации в условиях фиксированного монтажа -20ºС до +50ºС. Радиус изгиба при монтаже не менее 10-кратного значения наружного диаметра кабеля. Гарантийный срок эксплуатации кабелей 3 года. Минимальный срок службы кабелей при соблюдении требований к условиям эксплуатации 15 лет. Кабель поставляется на деревянных барабанах по ГОСТ 5151-79 строительными длинами не менее 200 м. Примечание: - по дополнительным требованиям заказчика может быть изготовлен кабель емкостью 51х2х0,4(0,5). |
|||
Геометрические параметры
| Геометрические параметры | Фактическое число пар, сечение жилы, мм | ||||||
|---|---|---|---|---|---|---|---|
| 5х2х0,32 | 10х2х0,32 | 16х2х0,32 | 20х2х0,32 | 30х2х0,32 | 41х2х0,32 | 103х2х0,32 | |
| Система скрутки | 1х(5х2) | 1х(10х2) | 3х(5х2)+1х2 | 4х(5х2) | 3х(10х2) | 4х(10х2)+1х2 | (3+7)х(10х2)+3х2 |
| Номинальный диаметр токопроводящей жилы (ТПЖ), мм | 0,32 | ||||||
| Номинальная толщина изоляции, мм | 0,20 | ||||||
| Номинальная толщина экрана, мм, не менее | 0,23 | ||||||
| Максимальный наружный диаметр кабеля, мм | 6,5 | 8,5 | 9,0 | 10,0 | 11,5 | 13,0 | 18,0 |
| Геометрические параметры | Фактическое число пар, сечение жилы, мм | ||||||
|---|---|---|---|---|---|---|---|
| 5х2х0,4 | 10х2х0,4 | 16х2х0,4 | 20х2х0,4 | 30х2х0,4 | 41х2х0,4 | 103х2х0,4 | |
| Система скрутки | 1х(5х2) | 1х(10х2) | 3х(5х2)+1х2 | 4х(5х2) | 3х(10х2) | 4х(10х2)+1х2 | (3+7)х(10х2)+3х2 |
| Номинальный диаметр токопроводящей жилы (ТПЖ), мм | 0,4 | ||||||
| Номинальная толщина изоляции, мм | 0,25 | ||||||
| Номинальная толщина экрана, мм, не менее | 0,23 | ||||||
| Максимальный наружный диаметр кабеля, мм | 7,0 | 8,9 | 9,5 | 11,0 | 13,2 | 14,8 | 23,2 |
| Геометрические параметры | Фактическое число пар, сечение жилы, мм | ||||||
|---|---|---|---|---|---|---|---|
| 5х2х0,5 | 10х2х0,5 | 16х2х0,5 | 20х2х0,5 | 30х2х0,5 | 41х2х0,5 | 103х2х0,5 | |
| Система скрутки | 1х(5х2) | 1х(10х2) | 3х(5х2)+1х2 | 4х(5х2) | 3х(10х2) | 4х(10х2)+1х2 | (3+7)х(10х2)+3х2 |
| Номинальный диаметр токопроводящей жилы (ТПЖ), мм | 0,5 | ||||||
| Номинальная толщина изоляции, мм | 0,25 | ||||||
| Номинальная толщина экрана, мм, не менее | 0,23 | ||||||
| Максимальный наружный диаметр кабеля, мм | 7,5 | 9,5 | 10,2 | 12,0 | 14,6 | 16,1 | 25,4 |
| Геометрические параметры | Фактическое число троек, сечение жилы, мм | |||||
|---|---|---|---|---|---|---|
| 5х3х0,4 | 10х3х0,4 | 20х3х0,4 | 5х3х0,5 | 10х3х0,5 | 20х3х0,5 | |
| Система скрутки | 1х(5х2) | 1х(10х2) | 4х(5х2) | 1х(5х2) | 1х(10х2) | 4х(5х2) |
| Номинальный диаметр токопроводящей жилы (ТПЖ), мм | 0,4 | 0,5 | ||||
| Номинальная толщина изоляции, мм | 0,25 | |||||
| Номинальная толщина экрана, мм, не более | 0,23 | |||||
| Максимальный наружный диаметр кабеля, мм | 8,2 | 10,3 | 13,1 | 8,8 | 11,2 | 14,6 |
-
