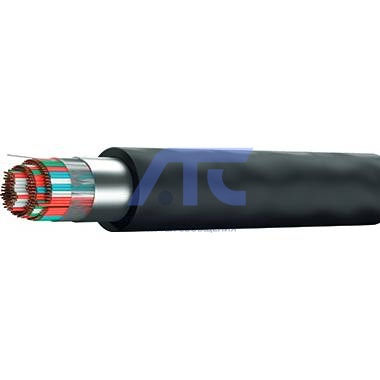

Кабель телефонный с полиэтиленовой изоляцией в оболочке из полимерных композиций не содержащих галогенов ТППэпнг(А)-HF
Кабель ТППэпнг(А)-HF – для прокладки в телефонной канализации, коллекторах, шахтах, в условиях
повышенных требований к пожарной безопасности, а также для прокладки в помещениях.
Кабель телефонный с полиэтиленовой изоляцией в оболочке из полимерных композиций не содержащих галогенов ТППэпнг(А)-HF
Код ОКПД-2 27.32.13.152
Применение
Кабель ТППэпнг(А)-HF – для прокладки в телефонной канализации, коллекторах, шахтах, в условиях повышенных требований к пожарной безопасности, а также для прокладки в помещениях.
Вид климатического исполнения УХЛ по ГОСТ 15150-69.
Конструкция
- Токопроводящие жилы – однопроволочные из медной мягкой проволоки.
- Изоляция: для ТПппПнг(А)-HF - пленко-пористо-пленочная (трехслойная, состоящая из сплошного, пористого и сплошного слоев полиэтилена), для ТППэпнг(А)-HF – в виде сплошного концентрического слоя.
- Пары – скручены из изолированных жил разного цвета. Пары скручены в пяти или десятипарные элементарные пучки.
- Сердечник – скручен из элементарных пучков разного цвета.
- Поясная изоляция – из полиамидных, полиэтиленовых, полиэтилентерефталатных или полипропиленовых лент.
- Экран: алюмополиэтиленовая лента, проложенная продольно. Под экраном продольно проложена медная луженая проволока.
- Оболочка: полимерная композиция, не содержащая галогенов.
Расцветка изолированных жил в кабеле
| Номер пары (тройки) | Цвет изоляции жилы | |
|---|---|---|
| а | б | |
| 1 | белый | голубая |
| 2 | оранжевая | |
| 3 | зеленая | |
| 4 | коричневая | |
| 5 | серая | |
| 6 | красный | голубая |
| 7 | оранжевая | |
| 8 | зеленая | |
| 9 | коричневая | |
| 10 | серая | |
Расцветка пучков в кабеле
| Пучок | Цвет скрепляющей нити |
|---|---|
| 1 |
голубой (синий) |
| 2 | оранжевый |
| 3 | зеленый |
| 4 | коричневый |
| 5 | серый |
| 6 | белый |
| 7 | красный |
| 8 | черный |
| 9 | желтый |
| 10 | фиолетовый |
Система скрутки сердечника
| Номинальное число пар | Система скрутки |
|---|---|
| 5 | 1х(5х2) |
| 10 | 1х(10х2) |
| 20 | 4х(5х2) или 2х(10х2) |
| 30 | 3х(10х2) |
| 50 | 5х(10х2) |
| 100 | (3+7)х(10х2) |
| 150 | 3х(50х2) |
| 200 | 4х(50х2) |
| 300 | (1+5)х(50х2) |
| 400 | (1+7)х(50х2) |
| 500 | (3+7)х(50х2) |
| 600 | (4+8)х(50х2) |
| 700 | (1+6)х(100х2) |
| 800 | (1+7)х(100х2) |
| 900 | (2+7)х(100х2) |
| 1000 | (3+7)х(100х2) |
| 1200 | (4+8)х(100х2) |
Геометрические параметры
| Номинальный диаметр жил, мм | Номинальная толщина изоляции жил, мм |
|---|---|
| 0,32 | 0,18 |
| 0,40 | 0,20 |
| 0,50 | 0,25 |
| 0,64 | 0,30 |
| 0,70 | 0,35 |
Технические характеристики
| Технические характеристики | Частота тока, кГц | Норма | ||
|---|---|---|---|---|
| Электрическое сопротивление токопроводящей жилы постоянному току, пересчитанное на 1км длины и температуру 20ºС, Ом, для диаметров жилы, мм: | ||||
|
0,32 0,40 0,50 0,64 0,70 |
Постоянный ток |
216 ± 13 139 ± 9 90 +5,9 -6,0 55 ± 3 45 ± 3 |
||
| Омическая асимметрия жил в паре, %, не более: | Постоянный ток | 1,0 | ||
| Электрическое сопротивление изоляции токопроводящих жил, пересчитанное на 1км длины, МОм, не менее: | ||||
|
- для 100% значений - для 80% значений |
Постоянный ток |
6500 8000 |
||
| Рабочая емкость, пересчитанная на 1км длины, нФ: | 0,8 или 1,0 | 45 ± 5 | ||
| Испытательное напряжение в течение 1мин., В: | ||||
|
- приложенное между жилами рабочих пар - между жилами и экраном |
0,05 постоянный ток 0,05 постоянный ток |
1000 1500 500 750 |
||
|
Условия транспортировки кабеля должны соответствовать требованиям ГОСТ 18690. Условия транспортирования в части воздействия климатических факторов должны соответствовать условиям хранения 8 по ГОСТ 15150-69. Хранение кабелей должно соответствовать требованиям ГОСТ 18690. Хранение кабелей в части воздействия климатических факторов 5 по ГОСТ 15150. Растягивающая нагрузка кабелей при прокладке должна быть не более 50 Н/мм2 общего сечения токопроводящих жил. Температура прокладки и монтажа: от -15ºС до +60 ºС. Радиус изгиба при прокладке и монтаже: - небронированных кабелей – не менее 10 диаметров по оболочке; Класс пожарной опасности П1б.8.1.2.3. Гарантийный срок эксплуатации кабелей 3 года. Минимальный срок службы кабелей 20 лет. Кабель поставляется на деревянных барабанах по ГОСТ 5151-79, ОСТ 16 0.684.014-80. Строительная длина кабеля с номинальным числом пар: - до 20 включительно – 500м; - свыше 20 до 50 включительно – 400м; - свыше 50 до 150 включительно – 300м; - свыше 150 до 300 включительно – 250м; - свыше 300 до 600 включительно – 200м; - свыше 600 до 1200 включительно – 120м. |
||||
Наружный диаметр кабеля, мм, не более (справочный)
| Марка кабеля | Номинальное число пар | Фактическое число пар | Номинальный диаметр жил | ||||
|---|---|---|---|---|---|---|---|
| 0,32 | 0,4 | 0,5 | 0,64 | 0,7 | |||
| ТППэпнг(А)-HF | 5 | 5 | 8,5 | 9,5 | 10,5 | 11,5 | 13,0 |
| 10 | 10 | 9,5 | 11,0 | 12,5 | 14,0 | 16,0 | |
| 20 | 20 | 11,5 | 13,5 | 16,0 | 18,0 | 19,5 | |
| 30 | 30 | 13,5 | 15,5 | 18,0 | 20,5 | 23,5 | |
| 50 | 50 | 16,5 | 19,0 | 22,5 | 26,5 | 30,0 | |
| 100 | 101 | 20,5 | 25,0 | 29,5 | 35,5 | 38,5 | |
| 150 | 151 | 25,0 | 30,0 | 35,0 | 42,5 | 46,5 | |
| 200 | 201 | 27,5 | 33,0 | 39,0 | 46,5 | 52,0 | |
| 300 | 302 | 33,5 | 38,5 | 46,5 | 56,5 | 62,5 | |
| 400 | 402 | 38,0 | 44,0 | 53,5 | 63,5 | 70,5 | |
| 500 | 503 | 42,5 | 48,0 | 58,5 | 70,0 |
- |
|
| 600 | 603 | 45,5 | 51,5 | 63,0 | 75,0 | - | |
| 700 | 704 | 48,0 | 56,0 | 67,5 | - | - | |
| 800 | 804 | 50,5 | 59,0 | 71,0 | - | - | |
| 900 | 905 | 54,5 | 62,0 | 75,0 | - | - | |
| 1000 | 1005 | 56,5 | 65,0 | 78,5 | - | - | |
| 1200 | 1206 | 61,0 | 70,0 | - | - | - | |
-
