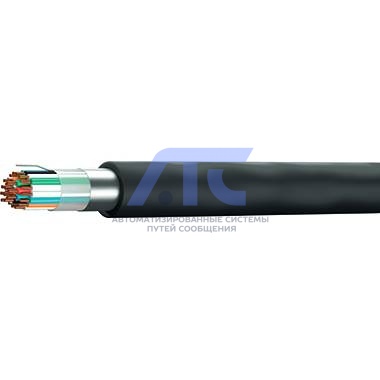

Кабель телефонный с пленко-пористо-пленочной изоляцией в пластмассовой оболочке ТПппПЗ
Кабель ТПппПЗ – для прокладки в телефонной канализации, в коллекторах, шахтах, по стенам зданий и
подвески на воздушных линиях связи, в условиях повышенной влажности.
Кабель телефонный с пленко-пористо-пленочной изоляцией в пластмассовой оболочке ТПппПЗ
Код ОКПД-2 27.32.13.152
Применение
Кабель ТПппПЗ – для прокладки в телефонной канализации, в коллекторах, шахтах, по стенам зданий и подвески на воздушных линиях связи, в условиях повышенной влажности.
Вид климатического исполнения УХЛ, категорий размещения 1 и 2 по ГОСТ 15150-69.
Конструкция
- Токопроводящие жилы – однопроволочные из медной мягкой проволоки.
- Изоляция – пленко-пористо-пленочная (трехслойная, состоящая из сплошного, пористого и сплошного слоев полиэтилена).
- Пары – скручены из изолированных жил разного цвета. Пары скручены в пяти или десятипарные элементарные пучки.
- Сердечник – скручен из элементарных пучков разного цвета. Свободное пространство сердечника заполнено гидрофобным заполнителем.
- Поясная изоляция – пленка полиэтилентерефталатная, наложенная с перекрытием, пленка полипропиленовая одноосноориентированная, наложенная с перекрытием. Поверх поясной изоляции наносится слой гидрофобного заполнителя.
- Экран: алюмополиэтиленовая лента, проложенная продольно. Под экраном продольно проложена медная луженая проволока.
- Оболочка: полиэтилен.
- Защитный покров:
– для кабелей марок ТПппПЗБ – из двух лент крепированной бумаги, наложенных с перекрытием, слоя битума, двух стальных лент, наложенных с зазором, слоя битума, стеклопряжи, слоя битума, парафина, мелового покрова;
– для кабелей марок ТПппПЗБГ – издвух лент крепированной бумаги, наложенных с перекрытием, слоя битума, двух стальных оцинкованных лент, наложенных с зазором;
– для кабелей марок ТПппПЗБбШп – из ленты крепированной бумаги, наложенной с перекрытием, двух стальных лент, наложенных с зазором.
Расцветка изолированных жил в кабеле
| Номер пары | Цвет изоляции жилы | |
|---|---|---|
| а | б | |
| 1 | белый | голубая |
| 2 | оранжевая | |
| 3 | зеленая | |
| 4 | коричневая | |
| 5 | серая | |
| 6 | красный | голубая |
| 7 | оранжевая | |
| 8 | зеленая | |
| 9 | коричневая | |
| 10 | серая | |
Расцветка пучков в кабеле
| Пучок | Цвет скрепляющей нити |
|---|---|
| 1 | голубой |
| 2 | оранжевый |
| 3 | зеленый |
| 4 | коричневый |
| 5 | серый |
| 6 | белый |
| 7 | красный |
| 8 | черный |
| 9 | желтый |
| 10 | фиолетовый |
Система скрутки сердечника
| Номинальное число пар | Система скрутки |
|---|---|
| 5 | 1х(5х2) |
| 10 | 1х(10х2) |
| 20 | 4х(5х2) |
| 30 | 3х(10х2) |
| 50 | 5х(10х2) |
| 100 | (3+7)х(10х2) |
| 150 | 3х(50х2) |
| 200 | 4х(50х2) |
| 300 | (1+5)х(50х2) |
| 400 | (1+7)х(50х2) |
| 500 | (3+7)х(50х2) |
| 600 | (4+8)х(50х2) |
| 700 | (1+6)х(100х2) |
| 800 | (1+7)х(100х2) |
| 900 | (2+7)х(100х2) |
| 1000 | (3+7)х(100х2) |
| 1200 | (4+8)х(100х2) |
Геометрические параметры
| Номинальный диаметр жил, мм | Номинальная толщина изоляции жил, мм |
|---|---|
| 0,40 | 0,17 |
| 0,50 | 0,20 |
| 0,64 | 0,30 |
| 0,70 | 0,30 |
Технические характеристики
| Технические характеристики | Частота тока, кГц | Норма | ||
|---|---|---|---|---|
| Электрическое сопротивление токопроводящей жилы постоянному току, пересчитанное на 1км длины и температуру 20ºС, Ом, для диаметров жилы, мм: | ||||
|
0,40 0,50 0,64 0,70 |
Постоянный ток |
139 ± 9 90 +5,9 -6,0 55 ± 3 45 ± 3 |
||
| Электрическое сопротивление изоляции токопроводящих жил, пересчитанное на 1км длины, МОм, не менее: | Постоянный ток | 5000 | ||
| Рабочая емкость, пересчитанная на 1км длины, нФ: | 0,8 или 1,0 | 50 ± 5 | ||
| Испытательное напряжение в течение 1мин., В: | ||||
|
- приложенное между жилами рабочих пар - между жилами и экраном: Для кабелей на напряжение до 315 В постоянного тока Для кабелей на напряжение до 200 В постоянного тока |
0,05 постоянный ток 0,05 постоянный ток 0,05 постоянный ток |
2000 3000 500 750 |
||
|
Условия транспортировки кабеля должны соответствовать требованиям ГОСТ 18690-82. Условия транспортирования в части воздействия климатических факторов должны соответствовать условиям хранения 8 по ГОСТ 15150-69. Хранение кабелей должно соответствовать требованиям ГОСТ 18690-82. Хранение кабелей в части воздействия климатических факторов 5 по ГОСТ 15150-69. Растягивающая нагрузка кабелей при прокладке должна быть не более 50 Н/мм2 общего сечения токопроводящих жил. Температура прокладки и монтажа: от -10ºС до +50 ºС. Радиус изгиба при прокладке и монтаже: - небронированных кабелей – не менее 10 диаметров по пластмассовой оболочке; - бронированных кабелей – не менее 12 диаметров по броне с пластмассовой оболочкой. Класс пожарной опасности по НБП 248-97: - для кабелей марки ТПппПЗ, ТПппПЗБ, ТПппПЗБбШп - 02.7.1.3; - для кабелей марки ТПппПЗБГ – 01.7.1.3. Гарантийный срок эксплуатации кабелей 3 года. Минимальный срок службы кабелей 25 лет. Кабель поставляется на деревянных барабанах по ГОСТ 5151-79, ОСТ 16 0.684.014-80. Строительная длина кабеля с номинальным числом пар: - до 20 включительно – 500м; - свыше 20 до 50 включительно – 400м; - свыше 50 до 150 включительно – 300м; - свыше 150 до 300 включительно – 250м; - свыше 300 до 600 включительно – 200м; - свыше 600 до 1200 включительно – 120м. |
||||
Наружный диаметр кабеля, мм, не более (справочный)
| Марка кабеля | Номинальное число пар | Фактическое число пар | Номинальный диаметр жил | |||
|---|---|---|---|---|---|---|
| 0,4 | 0,5 | 0,64 | 0,7 | |||
| ТПппПЗ | 5 | 5 | 8,4 | 9,1 | 10,8 | 11,3 |
| 10 | 10 | 10,0 | 10,8 | 13,4 | 13,7 | |
| 20 | 20 | 12,0 | 13,6 | 17,5 | 17,9 | |
| 30 | 30 | 13,5 | 15,5 | 19,8 | 20,5 | |
| 50 | 50 | 16,7 | 19,4 | 25,0 | 25,6 | |
| 100 | 101 | 21,3 | 25,6 | 34,7 | 36,1 | |
| 150 | 151 | 24,4 | 29,2 | 40,5 | 41,9 | |
| 200 | 201 | 27,8 | 34,0 | 45,4 | 47,2 | |
| 300 | 302 | 33,8 | 41,2 | 53,7 | 56,0 | |
| 400 | 402 | 38,0 | 46,3 | 60,8 | 63,4 | |
| 500 | 503 | 42,8 | 50,9 | 67,0 | 69,9 | |
| 600 | 603 | 46,1 | 54,9 | 72,7 | - | |
| 700 | 704 | 49,1 | 58,7 | - | - | |
| 800 | 804 | 52,0 | 62,2 | - | - | |
| 900 | 905 | 54,6 | 65,5 | - | - | |
| 1000 | 1005 | 57,2 | 68,6 | - | - | |
| 1200 | 1206 | 61,4 | 73,9 | - | - | |
-
