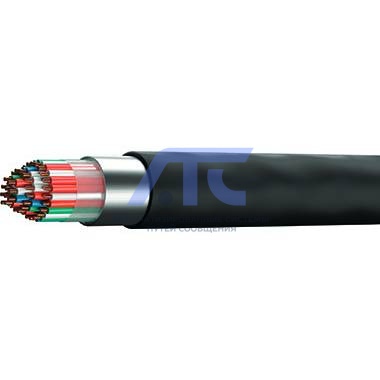

Кабель телефонный парной скрутки с трехслойной полиэтиленовой изоляцией жил в пластмассовой оболочке ТПппПБ
Кабель ТПппПБ – для прокладки в грунтах всех категорий, не характеризующихся повышенной коррозийной активностью по отношению к стальной броне, не подверженных мерзлотным деформациям.
Кабель телефонный парной скрутки с трехслойной полиэтиленовой изоляцией жил в пластмассовой оболочке ТПппПБ
Код ОКПД-2 27.32.13.152
Применение
Кабель ТПппПБ – для прокладки в грунтах всех категорий, не характеризующихся повышенной коррозийной активностью по отношению к стальной броне, не подверженных мерзлотным деформациям.
Вид климатического исполнения УХЛ, категорий размещения 1 и 2 по ГОСТ 15150-69.
Конструкция
- Токопроводящие жилы – однопроволочные из медной мягкой проволоки.
- Изоляция – пленко-пористо-пленочная (трехслойная, состоящая из сплошного, пористого и сплошного слоев полиэтилена).
- Пары – скручены из изолированных жил разного цвета. Пары скручены в пяти или десятипарные элементарные пучки.
- Сердечник – скручен из элементарных пучков разного цвета.
- Поясная изоляция – пленка полиэтилентерефталатная, наложенная с перекрытием, пленка полипропиленовая одноосноориентированная, наложенная с перекрытием.
- Экран: алюмополиэтиленовая лента, проложенная продольно. Под экраном продольно проложена медная луженая проволока.
- Оболочка: полиэтилен.
- Защитный покров:
– для кабелей марок ТПппПБ – из двух лент крепированной бумаги, наложенных с перекрытием, слоя битума, двух стальных лент, наложенных с зазором, слоя битума, парафина, мелового покрова;
– для кабелей марок ТПппПБГ – из двух лент крепированной бумаги, наложенных с перекрытием, слоя битума, двух стальных оцинкованных лент, наложенных с зазором;
– для кабелей марок ТПппПБбШп – из ленты крепированной бумаги, наложенной с перекрытием, двух стальных лент, наложенных с зазором.
Расцветка изолированных жил в кабеле
| Номер пары | Цвет изоляции жилы | |
|---|---|---|
| а | б | |
| 1 | белый | голубая |
| 2 | оранжевая | |
| 3 | зеленая | |
| 4 | коричневая | |
| 5 | серая | |
| 6 | красный | голубая |
| 7 | оранжевая | |
| 8 | зеленая | |
| 9 | коричневая | |
| 10 | серая | |
Расцветка пучков в кабеле
| Пучок | Цвет скрепляющей нити |
|---|---|
| 1 | голубой |
| 2 | оранжевый |
| 3 | зеленый |
| 4 | коричневый |
| 5 | серый |
| 6 | белый |
| 7 | красный |
| 8 | черный |
| 9 | желтый |
| 10 | фиолетовый |
Система скрутки сердечника
| Номинальное число пар | Система скрутки |
|---|---|
| 5 | 1х(5х2) |
| 10 | 1х(10х2) |
| 20 | 4х(5х2) |
| 30 | 3х(10х2) или 6х(5х2) |
| 50 | 5х(10х2) |
| 100 | (3+7)х(10х2) |
| 150 | 3х(50х2) |
| 200 | 4х(50х2) |
| 300 | (1+5)х(50х2) |
| 400 | (1+7)х(50х2) |
| 500 | (3+7)х(50х2) |
| 600 | (4+8)х(50х2) |
| 700 | (1+6)х(100х2) |
| 800 | (1+7)х(100х2) |
| 900 | (2+7)х(100х2) |
| 1000 | (3+7)х(100х2) |
| 1200 | (4+8)х(100х2) |
Геометрические параметры
| Номинальный диаметр жил, мм | Номинальная толщина изоляции жил, мм |
|---|---|
| 0,40 | 0,14 |
| 0,50 | 0,17 |
| 0,64 | 0,22 |
| 0,70 | 0,25 |
Технические характеристики
| Технические характеристики | Частота тока, кГц | Норма | ||
|---|---|---|---|---|
| Электрическое сопротивление токопроводящей жилы постоянному току, пересчитанное на 1км длины и температуру 20ºС, Ом, для диаметров жилы, мм: | ||||
|
0,40 0,50 0,64 0,70 |
Постоянный ток |
139 ± 9 90 +5,9 -6,0 55 ± 3 45 ± 3 |
||
| Омическая асимметрия жил в паре, %, не более: | ||||
|
- для 100% значений - для 80% значений |
Постоянный ток |
2,0 1,0 |
||
| Электрическое сопротивление изоляции токопроводящих жил, пересчитанное на 1км длины и температуру 20ºС, МОм, не менее: | ||||
|
- для 100% значений - для 80% значений |
Постоянный ток |
6500 8000 |
||
| Рабочая емкость, пересчитанная на 1км длины, нФ: | 0,8 или 1,0 | 45 ± 5 | ||
| Испытательное напряжение в течение 1мин., В: | ||||
|
- приложенное между жилами рабочих пар - между жилами и экраном |
0,05 постоянный ток 0,05 постоянный ток |
1000 1500 500 750 |
||
|
Условия транспортировки кабеля должны соответствовать требованиям ГОСТ 18690-82. Условия транспортирования в части воздействия климатических факторов должны соответствовать условиям хранения 8 по ГОСТ 15150-69. Кабели с числом пар 100 и более должны транспортироваться и храниться под избыточным внутренним начальным давлением воздуха или азота 0,049-0,098 МПа (0,5 – 1,0кгс/см2). Хранение кабелей должно соответствовать требованиям ГОСТ 18690-82. Хранение кабелей в части воздействия климатических факторов 5 по ГОСТ 15150-69. Растягивающая нагрузка кабелей при прокладке должна быть не более 50 Н/мм2 общего сечения токопроводящих жил. Температура прокладки и монтажа: от -15ºС до +60 ºС. Радиус изгиба при прокладке и монтаже: - небронированных кабелей – не менее 10 диаметров по пластмассовой оболочке; - бронированных кабелей – не менее 12 диаметров по броне с пластмассовой оболочкой. Класс пожарной опасности по НБП 248-97: - для кабелей марки ТПппП, ТПппПБ, ТПппПБбШп 02.7.1.3; - для кабелей марки ТПппПБГ – 01.7.1.3. Гарантийный срок эксплуатации кабелей 3 года. Кабель поставляется на деревянных барабанах по ГОСТ 5151-79, ОСТ 16 0.684.014-80. Строительная длина кабеля с номинальным числом пар: - до 20 включительно – 500м; - свыше 20 до 50 включительно – 400м; - свыше 50 до 150 включительно – 300м; - свыше 150 до 300 включительно – 250м; - свыше 300 до 600 включительно – 200м; - свыше 600 до 1200 включительно – 120м. |
||||
