Кабель телефонный не распространяющий горение с низким дымо- и газовыделением ТПВнг(А)-LS
Кабели предназначены для эксплуатации в местных первичных сетях связи с номинальным напряжением
дистанционного питания до 225 и 145В переменного тока частотой 50Гц или напряжением до 315 и 200В
постоянного тока соответственно, для прокладки по внутренним стенам зданий, включая высотные здания
многофункционального назначения, или внутри помещений при поставках на внутренний рынок и на экспорт, в
том числе для эксплуатации в системах АС, вне гермозоны, классов 3 и 4 по классификации ОПБ 88/97
(ПНАЭ Г-01-011).
Кабель телефонный не распространяющий горение с низким дымо- и газовыделением ТПВнг(А)-LS
Код ОКПД-2 27.32.13.152
Применение
Кабели предназначены для эксплуатации в местных первичных сетях связи с номинальным напряжением дистанционного питания до 225 и 145В переменного тока частотой 50Гц или напряжением до 315 и 200В постоянного тока соответственно, для прокладки по внутренним стенам зданий, включая высотные здания многофункционального назначения, или внутри помещений при поставках на внутренний рынок и на экспорт, в том числе для эксплуатации в системах АС, вне гермозоны, классов 3 и 4 по классификации ОПБ 88/97 (ПНАЭ Г-01-011).
Кабели марки ТПВнг(А)-LS изготавливают в климатическом исполнении В, категории размещения 4 по ГОСТ 15150-69.

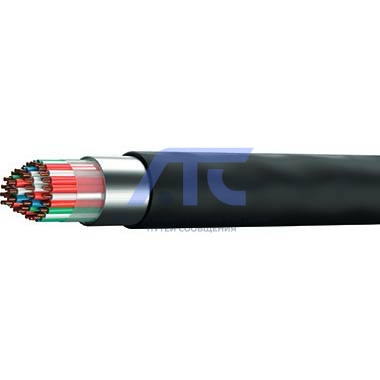

Конструкция
- Токопроводящие жилы – однопроволочные из медной мягкой проволоки.
- Изоляция – из полиэтилена.
- Пары – скручены из изолированных жил разного цвета.
- Элементарные пучки – скручены из пар, расцвеченные скрепляющей нитью.
- Сердечник – скручен из элементарных пучков.
- Поясная изоляция – пленка полиэтилентерефталатная, проложенная спирально. Допускается продольное наложение полиэтилентерефталатной пленки. В кабелях на напряжение до 200В постоянного тока накладывают поясную изоляцию не менее чем из одной ленты, а на напряжение до 315В – не менее чем из двух лент.
- Экран – фольга алюминиевая мягкая, проложенная спирально с перекрытием. Под экраном продольно проложена медная луженая проволока.
- Оболочка – из поливинилхлоридного пластиката пониженной пожароопасности.
Расцветка изолированных жил в кабеле
| Номер пары | Цвет изоляции жилы | |
|---|---|---|
| а | б | |
| 1 | белый | голубая |
| 2 | оранжевая | |
| 3 | зеленая | |
| 4 | коричневая | |
| 5 | серая | |
| 6 | красный | голубая |
| 7 | оранжевая | |
| 8 | зеленая | |
| 9 | коричневая | |
| 10 | серая | |
Расцветка пучков в кабеле
| Пучок | Цвет скрепляющей нити |
|---|---|
| 1 | голубой |
| 2 | оранжевый |
| 3 | зеленый |
| 4 | коричневый |
| 5 | серый |
| 6 | белый |
| 7 | красный |
| 8 | черный |
| 9 | желтый |
| 10 | фиолетовый |
Технические характеристики
| Технические характеристики | Частота, кГц | 10(20-105)х2х0,4 | 10(20-105)х2х0,5 | 10(20-51)х2х0,64 |
|---|---|---|---|---|
|
Электрическое сопротивление токопроводящей жилы постоянному току, пересчитанное на 1км длины и температуру 20ºС, Ом |
постоянный ток | 139 ± 9 |
+5,9 90 -6,0 |
55 ± 3 |
|
Электрическое сопротивление изоляции токопроводящей жилы, пересчитанное на 1км длины и температуру 20ºС, МОм, не менее: - для 100% значений - для 80% значений |
постоянный ток |
6500 8000 |
||
| Испытательное напряжение в течение 1мин, В, приложенное: | ||||
| - между жилами рабочих пар |
0,05 постоянный ток |
1000 1500 |
||
|
- между жилами и экраном: а) для кабелей на напряжение до 315В постоянного тока б) для кабелей на напряжение до 200В постоянного тока |
0,05 постоянный ток 0,05 постоянный ток |
2000 3000 500 750 |
||
| Рабочая емкость, пересчитанная на 1км длины, нФ | 0,8 или 1,0 | 45 ± 5 | ||
|
Условия транспортирования в части воздействия климатических факторов должны соответствовать условиям хранения 8 по ГОСТ 15150-69. Условия хранения в части воздействия климатических факторов должны соответствовать условиям 5 по ГОСТ 15150-69. Класс пожарной опасности кабеля по НПБ 248[4] – П 1.7.2.4. Температура прокладки и монтажа не ниже -10ºС. Температура эксплуатации -30ºС до +50ºС. Радиус изгиба при монтаже не менее 10-кратного значения наружного диаметра кабеля. Растягивающая нагрузка кабеля при прокладке и эксплуатации должны быть не более 50 Н/мм2 общего сечения токопроводящих жил. Гарантийный срок эксплуатации кабелей 3 года. Минимальный срок службы кабелей при соблюдении потребителем условий транспортирования, хранения, прокладки (монтажа) и эксплуатации 30 лет. Кабель поставляется на деревянных барабанах по ГОСТ 5151-79 строительными длинами не менее 250 м. |
||||
Геометрические параметры
| Геометрические параметры | Фактическое число пар, сечение жилы, мм | ||||
|---|---|---|---|---|---|
| 10х2х0,4 | 20х2х0,4 | 30х2х0,4 | 51х2х0,4 | 103х2х0,4 | |
| Система скрутки | 1х(10х2) | 4х(5х2) | 3х(10х2) | 5х(10х2)+1х2 | (3+7)х(10х2)+3х2 |
| Номинальный диаметр токопроводящей жилы (ТПЖ), мм | 0,4 | ||||
| Номинальная толщина изоляции, мм | 0,20 | ||||
| Номинальная толщина экрана, мм, не менее | 0,1 | ||||
| Геометрические параметры | Фактическое число пар, сечение жилы, мм | ||||
|---|---|---|---|---|---|
| 10х2х0,5 | 20х2х0,5 | 30х2х0,5 | 51х2х0,5 | 103х2х0,5 | |
| Система скрутки | 1х(10х2) | 4х(5х2) | 3х(10х2) | 5х(10х2)+1х2 | (3+7)х(10х2)+3х2 |
| Номинальный диаметр токопроводящей жилы (ТПЖ), мм | 0,5 | ||||
| Номинальная толщина изоляции, мм | 0,25 | ||||
| Номинальная толщина экрана, мм, не менее | 0,1 | ||||
| Геометрические параметры | Фактическое число пар, сечение жилы, мм | |||
|---|---|---|---|---|
| 10х2х0,64 | 20х2х0,64 | 30х2х0,64 | 51х2х0,64 | |
| Система скрутки | 1х(10х2) | 4х(5х2) | 3х(10х2) | 5х(10х2)+1х2 |
| Номинальный диаметр токопроводящей жилы (ТПЖ), мм | 0,64 | |||
| Номинальная толщина изоляции, мм | 0,30 | |||
| Номинальная толщина экрана, мм, не менее | 0,1 | |||
-
