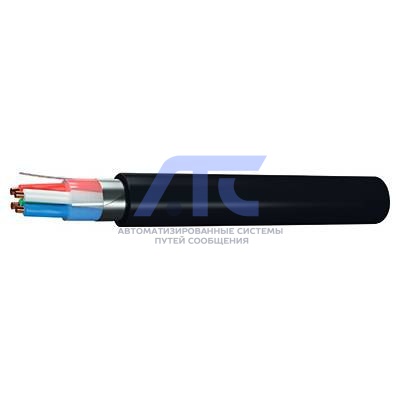

Кабель связи высокочастотный одночетверочный с полиэтиленовой изоляцией МККШв
Кабели предназначены для кабельных линий зоновой связи систем передачи К-60 (для частот до
250 кГц). Обеспечивают передачу дистанционного питания до 690 В переменного тока частотой 50 Гц.
Кабель связи высокочастотный одночетверочный с полиэтиленовой изоляцией МККШв
Код ОКПД-2 27.32.13.151
Назначение
Кабели предназначены для кабельных линий зоновой связи систем передачи К-60 (для частот до 250 кГц). Обеспечивают передачу дистанционного питания до 690 В переменного тока частотой 50 Гц.
Вид климатического исполнения УХЛ 5 по ГОСТ 15150-69.
Кабель МККШв – для организации технологической связи вдоль магистральных газопроводов.
Конструкция
- Токопроводящие жилы - однопроволочные из медной мягкой круглой проволоки с номинильным диаметром 1,20 мм.
- Изоляция выполнена из изоляционного полиэтилена в виде сплошного концентрического слоя.
- Четверка - жилы с изоляцией разного цвета скручены в звездную четверку вокруг корделя из полиэтилена. В четверке две жилы, расположенные по диагонали, образуют рабочую пару. Изоляция жил одной пары четверки имеет красный и желтый (или натуральный) цвета, другой пары - синий (или голубой) и зеленый.
- Поясная изоляция:
- для кабелей ЗКП, ЗКВ, ЗКПБ, ЗКАШп, ЗКАБп, ЗКАБпШп, ЗКАКпШп, МККШп, МККШв - в виде заполнения из композиции полиэтилена с бутилкаучуком;
- для кабелей ЗКПм, ЗКВм, ЗКПБм, ЗКАШпм, ЗКАБпм, ЗКАБпШпм, ЗКАКпШпм - в виде полиэтилентерефталатной ленты и заполнения из композиции полиэтилена;
- для кабелей ЗКПз, ЗКВз, ЗКПБз, ЗКАШпз, ЗКАБпз, ЗКАБпШпз, ЗКАКпШпз - заполнение из композиции полиэтилена с введением внутрь сердечника гидрофобного заполнителя. - Экран:
- в кабелях ЗКП, ЗКПм, ЗКПз, ЗКПБ, ЗКПБм, ЗКПБз, ЗКВ, ЗКВм, ЗКВз, МККШп, МККШв – в виде двух отожженных медных лент номинальной толщиной 0,1 мм или алюминиевых лент, номинальной толщиной 0,15 мм, наложенных спирально. Под алюминиевыми лентами проложена одна контактная медная луженая проволока;
- в кабелях ЗКАШп, ЗКАШпм, ЗКАШпз, ЗКАБп, ЗКАБпм, ЗКАБпз, ЗКАБпШп, ЗКАБпШпм, ЗКАБпШпз, ЗКАКпШп, ЗКАКпШпм, ЗКАКпШпз – в виде сварной алюминиевой оболочки номинальной толщиной 0,8 мм или прессованной алюминиевой оболочки номинальной толщиной 1,1 мм по ГОСТ 24641-81;
- в кабелях МККШп и МККШв – в виде алюмополиэтиленовой ленты. - Оболочка полиэтиленовая накладывается поверх слоя битума по экрану в кабелях марок ЗКП, ЗКПм, ЗКПз, ЗКПБ, ЗКПБм, ЗКПБз.
Оболочка поливинилхлоридная накладывается поверх экрана в кабелях ЗКВ, ЗКВз, ЗКВм. - Защитный покров накладывается поверх полиэтиленовой оболочки в кабелях марок ЗКПБ, ЗКПБм, ЗКПБз и поверх алюминиевой оболочки в кабелях марок ЗКАШп, ЗКАШпм, ЗКАШпз, ЗКАБп, ЗКАБпм, ЗКАБпз, ЗКАБпШп, ЗКАБпШпм, ЗКАБпШпз, ЗКАКпШп,ЗКАКпШпм, ЗКАКпШпз.
Б - подушка из двух лент крепированной бумаги, слоя битума; бронепокров из двух стальных лент и наружный покров из слоя битума, стеклопряжи, слоя битума и мелового покрытия.
Шп - слой битума и полиэтиленовый защитный шланг.
Бп - подушка из слоя битума, полиэтиленовой оболочки, крепированной бумаги, битума, крепированной бумаги, битума; бронепокров из двух стальных лент и наружный покров из слоя битума, стеклопряжи, слоя битума и мелового покрытия.
БпШп - подушка из слоя битума, полиэтиленовой оболочки, крепированной бумаги, битума, крепированной бумаги, битума; бронепокров из двух стальных лент и наружный покров из слоя битума и полиэтиленового защитного шланга.
КпШп - подушка из слоя битума, полиэтиленовой оболочки; бронепокров из стальных оцинкованных круглых проволок и наружный покров из слоя битума и полиэтиленового защитного шланга.
В кабелях МККШп поверх экрана накладывается синтетическая лента, бронепокров из стальных оцинкованных круглых проволок, слой битума и полиэтиленовый защитный шланг.
В кабелях МККШв поверх экрана накладывается синтетическая лента, бронепокров из стальных оцинкованных круглых проволок и поливинилхлоридный защитный шланг.
Технические характеристики
| Параметры | Частота тока, кГц | Норма |
|---|---|---|
| Электрическое сопротивление жил при 20 С, Ом/км, не более: | Постоянный ток | 15,95 |
| Омическая асимметрия жил в рабочей паре, Ом/км, не более: | Постоянный ток | 0,21 |
| Электрическое сопротивление изоляции жил при 20 С, ГОм/км, не менее: | Постоянный ток | 30,0 |
| Электрическое сопротивление изоляции между металлической оболочкой (экраном) и водой, броней и водой, металлической оболочкой и броней, при температуре 20 С, МОм/км, не менее: | ||
| - для кабелей с полиэтиленовым шлангом (подушкой, оболочкой) | Постоянный ток | 10 |
| - для кабелей с шлангом из поливинилхлоридного пластиката | Постоянный ток | 0,06 |
| Испытательное напряжение между жилами и между жилами и экраном (или алюминиевой оболочкой) в течении 2 мин, В |
0,05 Постоянный ток |
3000 4000 |
| Номинальное значение рабочей емкости, нФ: | ||
|
- для кабелей в пластмассовой оболочке - для кабелей в алюминиевой оболочке - для кабелей с гидрофобным заполнением сердечника |
0,8 или 1,0 |
36,9 36,3 37,9 |
| Отклонение рабочей емкости от номинального значения, нФ: | ||
|
- для 100% строительных длин - для 90% строительных длин |
0,8 или 1,0 |
±1,1 ±0,8 |
|
Переходное затухание на ближнем конце дБ/км, не менее: - для 100% строительных длин - для 90% строительных длин |
в диапазоне от 10 до 250 |
58,1 64,2 |
|
Защищенность на дальнем конце дБ/км, не менее: - для 100% значений - для 90% значений |
в диапазоне от 10 до 250 |
66,7 71,8 |
|
Электрическое сопротивление металлопокрова Ом/км, не более: - для кабелей в пластмассовой оболочке - для бронированных кабелей |
8,0 4,0 |
|
|
Идеальный коэффициент защитного действия на длине 1 км при напряжении 40-150 В, не более: - для кабелей марок МККШв, МККШп - для кабелей в алюминиевой оболочке с защитным покровом Шп и КпШп - то же с защитным покровом Бп и БпШп |
0,9 0,65 0,3 |
|
|
Условия транспортирования кабеля должны соответствовать 8 ОЖ3 по ГОСТ 15150-69. Условия хранения в части воздействия климатических факторов 5 ОЖ4 по ГОСТ 15150-69.
Растягивающая нагрузка кабелей при прокладке должна быть не более: Температура прокладки: не ниже -10oС. Температура эксплуатации в условиях фиксированного монтажа: от -40oС до +50oС. Радиус изгиба кабелей при прокладке и монтаже: не менее 20 наружных диаметров кабеля. Гарантийный срок эксплуатации кабелей - 3 года. Минимальный срок службы кабелей при соблюдении потребителем условий транспортирования, хранения, прокладки и эксплуатации - 20 лет. Строительная длина кабеля: 1000±20 м. Кабель поставляется на деревянных барабанах по ГОСТ 5151-79. |
||
| Частота, кГц | Номинальное значение коэффициента затухания, пересчитанное на температуру 20ºС и длину 1 км, дБ | |
|---|---|---|
| кабелей марок МККШп, МККШв кабелей в пластмассовой оболочке, в т.ч. бронированных и кабелей с гидрофобным заполнением | кабелей в алюминиевой оболочке, в т.ч. бронированных | |
|
10 |
0,951 |
0,867 |
|
20 |
1,064 |
0,964 |
|
30 |
1,168 |
1,068 |
|
40 |
1,263 |
1,173 |
|
50 |
1,358 |
1,277 |
|
60 |
1,444 |
1,372 |
|
70 |
1,540 |
1,470 |
|
80 |
1,617 |
1,546 |
|
90 |
1,714 |
1,650 |
|
100 |
1,782 |
1,746 |
|
110 |
1,860 |
1,815 |
|
120 |
1,937 |
1,902 |
|
130 |
2,007 |
1,989 |
|
140 |
2,076 |
2,067 |
|
150 |
2,145 |
2,119 |
|
160 |
2,214 |
2,189 |
|
170 |
2,245 |
2,250 |
|
180 |
2,335 |
2,302 |
|
190 |
2,396 |
2,371 |
|
200 |
2,456 |
2,423 |
|
210 |
2,508 |
2,467 |
|
220 |
2,571 |
2,519 |
|
230 |
2,632 |
2,571 |
|
240 |
2,684 |
2,614 |
|
250 |
2,727 |
2,675 |
| Марка кабеля | Экран | Наружный диаметр кабеля (справочный), мм |
|---|---|---|
| МККШв | медный | 23,5 |
| алюминиевый |
-
