Кабель связи высокочастотный для цифровых транспортных сетей ЗКпПБ
Кабели предназначены для кабельных линий зоновой связи, уплотняемых системами передачи с
частотным делением каналов в диапазоне частот до 250 кГц и цифровых систем передачи на
скорости до 2 Мбит/с.
Кабель связи высокочастотный для цифровых транспортных сетей ЗКпПБ
Код ОКПД-2 27.32.13.151
Назначение
Кабели предназначены для кабельных линий зоновой связи, уплотняемых системами передачи с частотным делением каналов в диапазоне частот до 250 кГц и цифровых систем передачи на скорости до 2 Мбит/с.
Вид климатического исполнения УХЛ 5 по ГОСТ 15150-69.
Кабель ЗКпПБ - для прокладки в грунтах всех категорий, в районах, характеризующихся опасностью повреждения грызунами и не характеризующихся повышенным электромагнитным влиянием.

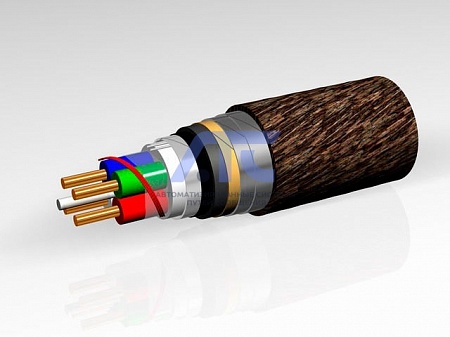

Конструкция
- Токопроводящие жилы - однопроволочные из медной мягкой круглой проволоки с номинальным диаметром 1,20 мм.
- Изоляция - пленко-пористо-пленочная (трехслойная, состоящая из сплошного, пористого и сплошного слоев полиэтилена).
- Сердечник - скручен из четырех изолированных жил разного цвета вокруг корделя-заполнителя, для кабеля марок ЗКпП, ЗКпПБ, ЗКпАШп, ЗКпАБп, ЗКпАБпШп, ЗКпАКпШп корделя-заполнителя из полиэтилена;
кордель-заполнитель для кабеля марок ЗКпВБП, ЗКпВБПБ, ЗКпВБАШп, ЗКпВБАБп, ЗКпВБАБпШп, ЗКпВБАКпШп - из водоблокирующей нити.
В четверке две жилы, расположенные по диагонали, образуют рабочую пару. Жилы одной пары четверки имеют красный и желтый (или натуральный) цвета, другой пары – синий (или голубой) и зеленый. - Поясная изоляция - для кабеля марок ЗКпП, ЗКпПБ, ЗКпАШп, ЗКпАБп, ЗКпАБпШп, ЗКпАКпШп – в виде полиэтилентерефталатной ленты и заполнения из полиэтилена.
- для кабеля марок ЗКпВБП, ЗКпВБПБ, ЗКпВБАШп, ЗКпВБАБп, ЗКпВБАБпШп, ЗКпВБАКпШп - из водоблокирующей ленты и заполнения из полиэтилена. - Экран - для кабеля марок ЗКпП, ЗКпПБ, ЗКпВБП, ЗКпВБПБ – в виде двух медных лент номинальной толщиной 0,1 мм или алюминиевых лент номинальной толщиной 0,15 мм. допускается использование алюмополиэтиленовой ленты с номинальной толщиной алюминиевого слоя не менее 0,08 мм, под экраном из алюминиевых лент и алюмополиэтиленовой ленты прокладывается медная луженая проволока.
- для кабеля марок ЗКпАШп, ЗКпАБп, ЗКпАБпШп, ЗКпВБАШп, ЗКпВБАБп, ЗКпВБАБпШп, ЗКпАКпШп, ЗКпВБАКпШп – в виде алюминиевой прессованной или сварной оболочки - Оболочка - для кабеля марок ЗКпП ЗКпВБП, ЗКпПБ, ЗКпВБПБ – поверх слоя битума оболочка из полиэтилена.
- Защитный покров: - для кабеля марок ЗКпАШп, ЗКпВБАШп - слой битума и полиэтиленовый защитный шланг;
- для кабеля марок ЗКпПБ, ЗКпВБПБ – подушка из двух лент крепированной бумаги, слоя битума; бронепокров из двух стальных лент и наружный покров из слоя битума, стеклопряжи, слоя битума и мелового покрытия;
- для кабеля марок ЗКпАБп, ЗКпВБАБп - подушка из слоя битума, полиэтиленовой оболочки, лента крепированной бумаги, слой битума, лента крепированной бумаги, слой битума; бронепокров из двух стальных лент и наружный покров из слоя битума, стеклопряжи, слоя битума и мелового покрытия;
- для кабеля марок ЗКпАБпШп, ЗКпВБАБпШп – подушка из слоя битума, полиэтиленовой оболочки, ленты крепированной бумаги, слоя битума, ленты крепированной бумаги, слоя битума; бронепокров из двух стальных лент и наружный покров из слоя битума и полиэтиленового защитного шланга.
- для кабеля марок ЗКпАКпШп, ЗКпВБАКпШп – подушка из слоя битума, полиэтиленовой оболочки; бронепокров из стальных оцинкованных круглых проволок и наружный покров из слоя битума и полиэтиленового защитного шланга.
Технические характеристики
| Технические характеристики | Частота тока, кГц | Норма |
|---|---|---|
| Электрическое сопротивление токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20oС, Ом, не более: | Постоянный ток | 15,95 |
| Омическая асимметрия жил в рабочей паре на длину 1 км, Ом, не более: | Постоянный ток | 0,21 |
| Электрическое сопротивление изоляции токопроводящих жил, пересчитанное на 1 км длины и температуру 20oС, МОм, не менее | Постоянный ток | 30000 |
| Электрическое сопротивление изоляции между металлической оболочкой (экраном) и водой, броней и водой, металлической оболочкой и броней, пересчитанное на длину 1 км и температуру 20oС, МОм, не менее | Постоянный ток | 10 |
| Испытательное напряжение между жилами и между жилами и экраном (или алюминиевой оболочкой) в течение 2 мин, В |
0,05 Постоянный ток |
3000 4000 |
|
Номинальное значение рабочей емкости на длине 1 км, нФ: - для кабелей в пластмассовой оболочке 32,5±1,5 - для кабелей в алюминиевой оболочке |
0,8 или 1,0 |
32,5±1,5 28,5±1,5 |
| Переходное затухание между цепями кабеля на ближнем конце на длине 1 км, дБ, не менее: | ||
|
для систем с частотным делением каналов - для 100% значений - для 90% значений |
в диапазоне от 10 до 250 |
58,1 64,2 |
|
для цифровых систем передачи - на частоте 160 кГц - на частоте 512 кГц - на частоте 1024 кГц |
в диапазоне от 10 до 250 |
70 50 40 |
|
Защищенность на дальнем конце на длине 1 км, для систем с частотным делением каналов, дБ, не менее: - для 100% значений - для 90% значений |
в диапазоне от 10 до 250 |
66,7 71,8 |
|
Электрическое сопротивление металлопокрова, пересчитанное на длину 1 км, Ом, не более: - для кабелей в полиэтиленовой оболочке - для кабелей в полиэтиленовой оболочке, бронированных |
8,0 4,0 |
|
|
Идеальный коэффициент защитного действия на длине 1 км при напряжении 40 - 150 В, не более: - для кабелей в алюминиевой оболочке с защитными покровами Шп и КпШп - для кабелей в алюминиевой оболочке с защитными покровами Бп и БпШп |
0,65 0,30 |
|
|
Условия транспортирования кабеля в части воздействия климатических 8ОЖ3 по ГОСТ 15150-69. Условия хранения кабеля в части воздействия климатических факторов 5ОЖ4 по ГОСТ 15150-69.
Растягивающая нагрузка кабелей при прокладке должна быть не более: Температура прокладки: от -10oС до +50oС. Температура эксплуатации в условиях фиксированного монтажа: от -40oС до +50oС. Радиус изгиба кабелей при прокладке и монтаже: не менее 20 наружных диаметров кабеля. Гарантийный срок эксплуатации кабелей - 3 года. Минимальный срок службы кабелей при соблюдении потребителем условий транспортирования, хранения, прокладки и эксплуатации - 20 лет. Строительная длина кабеля: 1000±20 м, допускается поставка кабелей длинами не менее 250 м в количестве не более 10% от партии Кабель поставляется на деревянных барабанах по ГОСТ 5151-79. |
||
Коэффициент затухания кабеля для цифровых систем передачи
| Частота, кГц | Номинальное значение коэффициента затухания, пересчитанное на температуру 20°С и длину 1 км, дБ | |
|---|---|---|
| кабели в пластмассовой оболочке, в т.ч. бронированные | кабели в алюминиевой оболочке, в т.ч. бронированные | |
| 160 | 2,21 | 2,19 |
| 512 | 4,50 | 4,40 |
| 1024 | 6,00 | 5,90 |
Коэффициент затухания кабеля для систем с частотным делением каналов
| Частота, кГц | Номинальное значение коэффициента затухания, пересчитанное на температуру 20°С и длину 1 км, дБ | |
|---|---|---|
| кабели в пластмассовой оболочке, в т.ч. бронированные | кабели в алюминиевой оболочке, в т.ч. бронированные | |
|
10 |
0,95 |
0,87 |
|
20 |
1,06 |
0,96 |
|
30 |
1,17 |
1,07 |
|
40 |
1,26 |
1,17 |
|
50 |
1,36 |
1,28 |
|
60 |
1,44 |
1,37 |
|
70 |
1,54 |
1,47 |
|
80 |
1,62 |
1,55 |
|
90 |
1,71 |
1,65 |
|
100 |
1,78 |
1,75 |
|
110 |
1,86 |
1,82 |
|
120 |
1,94 |
1,90 |
|
130 |
2,01 |
1,99 |
|
140 |
2,08 |
2,07 |
|
150 |
2,15 |
2,12 |
|
160 |
2,21 |
2,19 |
|
170 |
2,25 |
2,25 |
|
180 |
2,34 |
2,30 |
|
190 |
2,40 |
2,37 |
|
200 |
2,46 |
2,42 |
|
210 |
2,51 |
2,47 |
|
220 |
2,57 |
2,52 |
|
230 |
2,63 |
2,57 |
|
240 |
2,68 |
2,61 |
|
250 |
2,73 |
2,68 |
-
