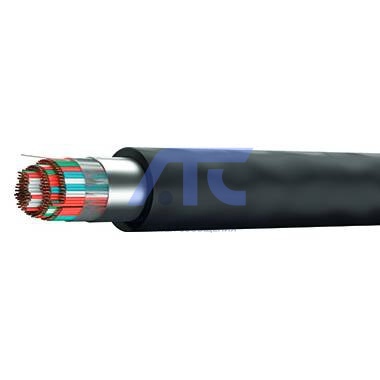

Кабель местной связи высокочастотный (цифровой) для сетей абонентского доступа КЦПВнг
Кабели предназначены для эксплуатации в сетях абонентского доступа, оборудованных системами
цифрового абонентского уплотнения (xDSL), использующих коды HDB-3, 2В1Q, CAP, DMT и др. при
скорости передачи до 2048 кбит/с и обеспечении дистанционного питания до 500 В постоянного тока.
Кабель местной связи высокочастотный (цифровой) для сетей абонентского доступа КЦПВнг
Код ОКПД-2 27.32.13.152
Применение
Кабели предназначены для эксплуатации в сетях абонентского доступа, оборудованных системами цифрового абонентского уплотнения (xDSL), использующих коды HDB-3, 2В1Q, CAP, DMT и др. при скорости передачи до 2048 кбит/с и обеспечении дистанционного питания до 500 В постоянного тока.
Вид климатического исполнения УХЛ или Т, категории размещения 1,2 по ГОСТ 15150-69.
Кабель КЦПВнг – для прокладки по внутренним стенам зданий и внутри помещений сети абонентского доступа и для прокладки в пучках.
Конструкция
- Токопроводящие жилы – однопроволочные из медной мягкой круглой проволоки с номинальным диаметром 0,4; 0,5; 0,64 и 0,7 мм.
- Изоляция:
-для кабелей марок КЦППэп, КЦППэпЗ, КЦППэпБбШп, КЦППэпЗБбШп, КЦПВэп, КЦПВнг- сплошная из изоляционного полиэтилена;
- для кабеля марок КЦПппП, КЦПппПЗ, КЦПппПБбШп, КЦПппПЗБбШп – пленко-пористо-пленочная (трехслойная, состоящая из сплошного, пористого и сплошного слоев полиэтилена).
Изолированные жилы скручены в пары. Номинальное число пар в кабеле: 5, 10, 20, 30, 50 и 100.
Пары скручены в пяти или десятипарные элементарные пучки. - Сердечник – скручен из элементарных пучков разного цвета. В кабелях марок КЦППэпЗ, КЦППэпЗБбШп свободное пространство сердечника заполнено гидрофобинолом.
- Поясная изоляция – полиэтилентерефталатная пленка, вспененная полипропиленовая лента. Поверх поясной изоляции кабелей марок КЦППэпЗ, КЦППэпЗБбШп, КЦПппПЗ, КЦПппПЗБбШп проложен слой гидрофобного заполнителя.
- Экран – алюмополиэтиленовая лента с алюминиевым слоем номинильной толщиной не менее 0,08 мм и проложенная под ней медной луженой проволокой.
- Оболочка:
- для КЦППэп, КЦППэпЗ, КЦППэпБбШп, КЦППэпЗБбШп, КЦПппП, КЦПппПЗ, КЦПппПБбШп, КЦПппПЗБбШп - полиэтилен;
- для КЦПВэп – поливинилхлоридный пластикат;
- для КЦПВнг – поливинилхлоридный пластикат пониженной горючести. - Защитный покров – лента крепированной бумаги, броня, слой битума, защитный шланг из полиэтилена.
Расцветка пар в элементарном пучке
| Условный номер пар в элементарном пучке | Обозначение и расцветка в паре | |
|---|---|---|
| а | б | |
| 1 | белая |
голубая (синяя) |
| 2 | оранжевая | |
| 3 | зеленая | |
| 4 | коричневая | |
| 5 | серая | |
| 6 | красная | голубая (синяя) |
| 7 | оранжевая | |
| 8 | зеленая | |
| 9 | коричневая | |
| 10 | серая | |
Расцветка пучков в кабеле
| Условный номер элементарного пучка | Цвет скрепляющих элементов |
|---|---|
| 1 | голубой |
| 2 | оранжевый |
| 3 | зеленый |
| 4 | коричневый |
| 5 | серый |
| 6 | белый |
| 7 | красный |
| 7 | черный |
| 9 | желтый |
| 10 | фиолетовый |
Система скрутки сердечника
| Номинальное число пар | Система скрутки |
|---|---|
| 5 | 1х(5х2) |
| 10 | 1х(10х2) |
| 20 | 4х(5х2) |
| 30 | (1+5)х(5х2) или 3х(10х2) |
| 50 | 5х(10х2) или (3+7)х(5х2) или (2+8)х(5х2) |
| 100 | (3+7)х(10х2) или (2+8)х(10х2) или 4х(5х(5х2)) |
Геометрические параметры
| Номинальный диаметр жил, мм | Номинальная толщина изоляции жил, мм | |||
|---|---|---|---|---|
| сплошная | пленко-пористо-пленочная | |||
| без гидрофобного заполнения | с гидрофобным заполнением | без гидрофобного заполнения | с гидрофобным заполнением | |
| 0,40 | 0,20 | 0,26 | 0,15 | 0,20 |
| 0,50 | 0,26 | 0,32 | 0,20 | 0,25 |
| 0,64 | 0,35 | 0,40 | 0,25 | 0,30 |
| 0,70 | 0,40 | 0,45 | 0,28 | 0,32 |
Технические характеристики
| Параметры | Частота, кГц | Норма |
|---|---|---|
|
Электрическое сопротивление токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20oС, Ом, для диаметров жил, мм: 0,40 0,50 0,64 0,70 |
Постоянный ток |
139 ± 9 90 ± 7 55 ± 3 45 ± 3 |
| Электрическое сопротивление изоляции токопроводящих жил, пересчитанное на 1 км длины, МОм, не менее: | ||
|
- для кабелей без гидрофобного заполнения: 100% значений 80% значений |
Постоянный ток |
6500 8000 |
| - для кабелей с гидрофобным заполнением | 5000 | |
| Рабочая емкость, пересчитанная на 1 км, нФ, не более: | ||
| - для кабелей без гидрофобного заполнения | 0,8 или 1,0 | 50 |
| - для кабелей с гидрофобным заполнением | 55 | |
| Омическая асимметрия жил в паре, %, не более | Постоянный ток | 1 |
| Переходное затухание между цепями на ближнем конце внутри пятипарного или десятипарного пучка, дБ/750м, не менее: | ||
|
100% комбинаций 90% комбинаций 60% комбинаций |
160 кГц |
60 65 70 |
|
100% комбинаций 90% комбинаций 60% комбинаций |
1024 кГц |
50 55 60 |
| Испытательное напряжение в течении 1 мин, В, приложенное: | ||
| - между жилами рабочих пар |
0,05 Постоянный ток |
1000 1500 |
| - между жилами и экраном |
0,05 Постоянный ток |
2000 3000 |
|
Условия транспортирования кабеля в части воздействия климатических факторов должны соответствовать условиям хранения 8 по ГОСТ 15150-69. Условия хранения кабеля в части воздействия климатических факторов должны соответствовать условиям 5 по ГОСТ 15150-69. Растягивающая нагрузка кабелей при прокладке должна быть не более 50 Н/мм2 общего сечения токопроводящих жил.
Температура прокладки:
Температура эксплуатации в условиях фиксированного монтажа:
Радиус изгиба кабелей при прокладке и монтаже: Гарантийный срок эксплуатации кабелей – 3 года.
Строительная длина кабеля: с числом пар до 30 включительно не менее 300 м, с числом пар 50 и 100 – не менее 250 м. |
||
Наружный диаметр, мм, не более (справочный)
|
Марка кабеля |
Номинальное число пар |
Фактическое число пар |
Номинальный диаметр жил, мм | |||
|---|---|---|---|---|---|---|
| 0,40 | 0,50 | 0,64 | 0,70 | |||
| КЦПВнг | ||||||
| 5 | 5 | 10,0 | 11,4 | 13,2 | 14,3 | |
| 10 | 10 | 12,0 | 13,5 | 15,3 | 17,2 | |
| 20 | 20 | 14,0 | 17,3 | 19,7 | 21,3 | |
| 30 | 30 | 17,1 | 19,6 | 22,6 | 25,9 | |
| 50 | 50 | 20,8 | 24,4 | 29,2 | 33,0 | |
| 100 | 101 | 27,4 | 32,3 | 38,7 | 42,4 | |
-
