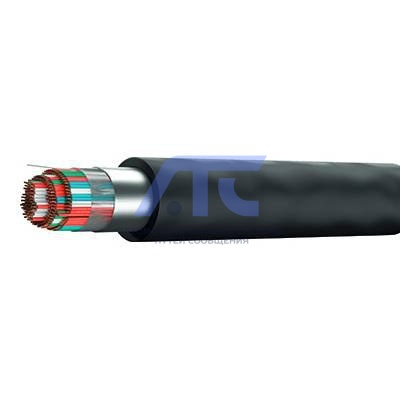

Кабель местной связи высокочастотный для цифровых систем передачи в частотном диапазоне до 100 МГц КЦПВнг-LS-3
Кабели предназначены для эксплуатации в сетях широкополосного абонентского доступа,
оборудованных системами цифрового абонентского уплотнения xDSL (в том числе ADSL, ADSL2+,
VDSL, VDSL2) при скорости передачи до 100 Мбит/с и структурированных кабельных сетях в
частотном диапазоне до 100 МГц (категории 5 по стандарту ИСО/МЭК 11801).
Кабель местной связи высокочастотный для цифровых систем передачи в частотном диапазоне до 100 МГц КЦПВнг-LS-3
Код ОКПД-2 27.32.13.152
Применение
Кабели предназначены для эксплуатации в сетях широкополосного абонентского доступа, оборудованных системами цифрового абонентского уплотнения xDSL (в том числе ADSL, ADSL2+, VDSL, VDSL2) при скорости передачи до 100 Мбит/с и структурированных кабельных сетях в частотном диапазоне до 100 МГц (категории 5 по стандарту ИСО/МЭК 11801).
Вид климатического исполнения УХЛ или Т, категории размещения 1,2 по ГОСТ 15150-69.
Кабель КЦПВнг-LS-3 – для прокладки по внутренним стенам зданий, включая высотные здания многофункционального назначения и внутри помещений, в том числе для эксплуатации в системах атомных станций (АС), сети абонентского доступа.
Конструкция
- Токопроводящие жилы – однопроволочные из медной мягкой круглой проволоки с номинальным диаметром 0,4, 0,5, 0,64 и 0,70 мм.
- Изоляция:
- для кабелей марок КЦППэп-3, КЦППэпЗ-3, КЦПВП-3, КЦПВэп-3, КЦПВнг-3, КЦПВнг-LS-3, КЦППэпБбШп-3, КЦППэпЗБбШп-3, КЦПВПБбШп-3 - сплошная из изоляционного полиэтилена;
- для кабеля марок КЦПппП-3, КЦПппЗП-3, КЦПппВП-3, КЦПппПБбШп-3, КЦПппЗПБбШп-3, КЦПппВПБбШп-3 - пленко-пористо-пленочная (трехслойная, состоящая из сплошного, пористого и сплошного слоев полиэтилена).
Изолированные жилы скручены в пары с шагом не более 80 мм. Вдоль изолированных жил при скрутке пары кабеля марок КЦПВП-3, КЦПппВП-3, КЦПВПБбШп-3, КЦПппВПБбШп-3 проложена нить из водоблокирующего материала.
Номинальное число пар в кабеле: 5, 10, 20, 30, 50 и 100.
Пары скручены в пяти или десятипарные элементарные пучки. - Сердечник – скручен из элементарных пучков разного цвета.
При скрутке сердечника кабеля марок КЦПВП-3, КЦПппВП-3, КЦПВПБбШп-3, КЦПппВПБбШп-3 прокладываются нити из водоблокирующего материала.
В кабелях КЦППэпЗ-3, КЦПппЗП-3, КЦППэпЗБбШп-3, КЦПппЗПБбШп-3 свободное пространство сердечника заполнено гидрофобным заполнителем. - Поясная изоляция – пленка полиэтилентерефталатная, вспененная полипропиленовая лента.
Для кабеля марок КЦПВП-3, КЦПппВП-3, КЦПВПБбШп-3, КЦПппВПБбШп-3 поясная изоляция состоит из двух слоев: ленты полиэтилентерфталатной и ленты водоблокирующей.
Поверх поясной изоляции кабелей с гидрофобным заполнением марок КЦППэпЗ-3, КЦПппЗП-3, КЦППэпЗБбШп-3, КЦПппЗПБбШп-3 проложен слой гидрофобного заполнителя. - Экран – алюмополиэтиленовая лента с алюминиевым слоем номинальной толщиной не менее 0,08 мм с проложенной под ней медной луженой проволокой.
- Оболочка:
- для КЦППэп-3, КЦППэпЗ-3, КЦПВП-3, КЦПппП-3, КЦПппЗП-3, КЦПппВП-3, КЦППэпБбШп-3, КЦППэпЗБбШп-3, КЦПВПБбШп-3, КЦПппПБбШп-3, КЦПппЗПБбШп-3, КЦПппВПБбШп-3- полиэтилен;
- для КЦПВэп-3 – поливинилхлоридный пластикат;
- для КЦПВнг-3 – поливинилхлоридный пластикат пониженной горючести;
- для КЦПВнг-LS-3 - поливинилхлоридный пластикат пониженной пожароопасности. - Защитный покров – лента крепированной бумаги, броня, слой битума, защитный шланг из полиэтилена.
Расцветка пар в элементарном пучке
| Условный номер пар в элементарном пучке | Обозначение и расцветка в паре | |
|---|---|---|
| а | б | |
| 1 | белая |
голубая (синяя) |
| 2 | оранжевая | |
| 3 | зеленая | |
| 4 | коричневая | |
| 5 | серая | |
| 1 | красная | голубая (синяя) |
| 2 | оранжевая | |
| 3 | зеленая | |
| 4 | коричневая | |
| 5 | серая | |
Расцветка пучков в кабеле
| Условный номер элементарного пучка | Цвет скрепляющих элементов |
|---|---|
| 1 | голубой |
| 2 | оранжевый |
| 3 | зеленый |
| 4 | коричневый |
| 5 | серый |
| 6 | белый |
| 7 | красный |
| 7 | черный |
| 9 | желтый |
| 10 | фиолетовый |
Расцветка пар в пятипарных элементарных пучках как у первых или вторых пар десятипарного элементарного пучка.
Система скрутки сердечника
| Номинальное число пар | Система скрутки |
|---|---|
| 5 | 1х(5х2) |
| 10 | 1х(10х2) |
| 20 | 4х(5х2) |
| 30 | (1+5)х(5х2) или 3х(10х2) |
| 50 | 5х(10х2) или (3+7)х(5х2) или (2+8)х(5х2) |
| 100 | (3+7)х(10х2) или (2+8)х(10х2) или 4х(5х(5х2)) |
Геометрические параметры
| Номинальный диаметр ТПЖ, мм | Толщина изоляции жил, мм | |||||
|---|---|---|---|---|---|---|
| сплошная | пленко-пористо-пленочная | |||||
| без гидрофобного заполнения | с гидрофобным заполнением | с водоблокирующими материалами | без гидрофобного заполнения | с гидрофобным заполнением | с водоблокирующими материалами | |
| 0,40 | 0,20 | 0,26 | 0,32 | 0,15 | 0,20 | 0,22 |
| 0,50 | 0,26 | 0,32 | 0,47 | 0,20 | 0,25 |
0,28 |
| 0,64 | 0,35 | 0,40 | 0,60 | 0,25 | 0,30 | 0,36 |
| 0,70 | 0,40 | 0,45 | 0,65 | 0,28 | 0,32 | 0,40 |
Технические характеристики
| Параметры | Частота, МГц | Норма |
|---|---|---|
|
Электрическое сопротивление токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20 С, Ом, для диаметров жил, мм: 0,40 0,50 0,64 0,70 |
Постоянный ток |
139 ± 9 90 ± 7 55 ± 3 45 ± 3 |
| Электрическое сопротивление изоляции токопроводящих жил, пересчитанное на 1 км длины, МОм, не менее: | ||
|
- для кабелей без гидрофобного заполнения: 100% значений 80% значений |
Постоянный ток |
6500 8000 |
| - для кабелей с гидрофобным заполнением | 5000 | |
| Рабочая емкость, пересчитанная на 1 км, нФ, не более: | ||
| - для кабелей без гидрофобного заполнения и с водоблокирующими материалами | 0,8*10-3 или 1,0*10-3 | 50 |
| - для кабелей с гидрофобным заполнением | 55 | |
| Омическая асимметрия жил в паре, %, не более | Постоянный ток | 1 |
| Переходное затухание между цепями на ближнем конце внутри элементарного пучка, дБ/100 м, не менее: |
1 4 10 16 |
41 32 26 23 |
| Затухание на длине 100 м, дБ, не более |
1 4 10 16 |
2,6 5,6 9,7 13,1 |
| Волновое сопротивление, Ом | 1-100 | 100±15 |
| Испытательное напряжение в течении 1 мин, В, приложенное: | ||
| - между жилами рабочих пар |
0,05*10-3 Постоянный ток |
1000 1500 |
| - между жилами и экраном |
0,05*10-3 Постоянный ток |
500 750 |
|
Условия транспортирования кабеля в части воздействия климатических факторов должны соответствовать условиям хранения 8 по ГОСТ 15150-69. Условия хранения кабеля в части воздействия климатических факторов должны соответствовать условиям 5 по ГОСТ 15150-69. Растягивающая нагрузка кабелей при прокладке должна быть не более 50 Н/мм2 общего сечения токопроводящих жил.
Температура прокладки:
Температура эксплуатации в условиях фиксированного монтажа:
Радиус изгиба кабелей при прокладке и монтаже: Гарантийный срок эксплуатации кабелей – 3 года.
Строительная длина кабеля: с числом пар до 30 включительно не менее 300 м, с числом пар 50 и 100 – не менее 250 м. |
||
Наружный диаметр, мм, не более (справочный)
|
Марка кабелей |
Номинальное число пар |
Фактическое число пар |
Номинальный диаметр жил, мм | |||
|---|---|---|---|---|---|---|
| 0,40 | 0,50 | 0,64 | 0,70 | |||
| КЦПВнг-LS-3 | ||||||
| 5 | 5 | 10,0 | 11,4 | 13,2 | 14,3 | |
| 10 | 10 | 12,0 | 13,5 | 15,3 | 17,2 | |
| 20 | 20 | 14,4 | 17,3 | 19,7 | 21,3 | |
| 30 | 30 | 17,1 | 19,6 | 22,6 | 25,9 | |
| 50 | 50 | 20,8 | 24,4 | 29,2 | 33,0 | |
| 100 | 101 | 27,4 | 32,3 | 38,7 | 42,4 | |
-
