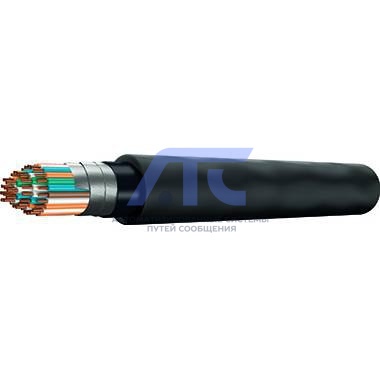

Кабель связи низкочастотный с пористой полиэтиленовой изоляцией ТЗПАБпШп
Код ОКПД-2 27.32.13.151
Применение
Кабели предназначены для каблирования телефонных и телеграфных узлов, для устройства кабельных вводов и вставок в воздушные линии, в том числе содержащие цепи ЦМ, уплотняемые в спектре до 150 кГц, для устройства соединительных линий АТС, а также между АТС и МТС.
Климатическое исполнение кабелей УХЛ по ГОСТ 15150-69, категория размещения 5.
Кабель ТЗПАБпШп - для прокладки в телефонной канализации, коллекторах, тоннелях и шахтах, по мостам, в грунтах всех категорий кроме подверженных мерзлотным деформациям, в районах, характеризующихся повышенным электромагнитными влияниями, и в воде при пересечении неглубоких болот, несудоходных и несплавных рек со спокойным течением.
Конструкция
- Токопроводящие жилы – однопроволочные из медной мягкой круглой проволоки диаметром 0,9 мм или 1,2 мм.
- Изоляция жил - пленко-пористо-пленочная, трехслойная: слой сплошного полиэтилена, слой пористого полиэтилена, слой сплошного полиэтилена. Номинальный диаметр изолированных жил 1,9 мм и 2,4 мм.
- Четверка - жилы с изоляцией разного цвета скручены в звездную четверку вокруг центрального корделя из композиции полиэтилена. В четверке две жилы, расположенные по диагонали, образуют рабочую пару. Изоляция жил первой пары четверки имеет красный и белый цвета, второй пары - синий и зеленый. Скрученная четверка обмотана по открытой спирали цветной хлопчатобумажной пряжей разных цветов.
- Сердечник – скручивается из четверок концентрическими повивами.
- Поясная изоляция – состоит из ленты полиэтилентерефталатной и 5-7 лент кабельной бумаги.
- Мерная лента прокладывается под поясную изоляцию.
- Оболочка - алюминиевая по ГОСТ 24641-81.
- Защитный покров по ГОСТ 7006-72 накладывается поверх алюминиевой оболочки:
Шп - слой битума и защитный полиэтиленовый (ПЭ) шланг;
Бп - подушка из слоя битума, защитного ПЭ шланга и чередующихся слоев битума и крепированной бумаги; бронепокров из 2-х стальных лент и наружный покров из слоя битума, стеклопряжи, слоя битума и мелового покрытия;
БпГ- подушка из слоя битума, защитного ПЭ шланга и чередующихся слоев битума и крепированной бумаги, бронепокров из 2-х стальных оцинкованных лент;
БпШп - подушка из слоя битума, защитного ПЭ шланга и чередующихся слоев битума и крепированной бумаги, бронепокров из 2-х стальных лент и наружный покров из защитного ПЭ шланга.
КпШп - подушка из слоя битума, защитного ПЭ шланга и чередующихся слоев битума и крепированной бумаги, бронепокров из стальных круглых проволок и наружный покров из защитного ПЭ шланга.
Размеры защитных покровов соответствуют ГОСТ 7006-72.
Технические характеристики
| Наименование характеристики | Частота, кГц | Диаметр токопроводящих жил, мм | |
|---|---|---|---|
| 0,9 | 1,2 | ||
| Электрическое сопротивление токопроводящих жил при 20oС, Ом/км, не более: | Постоянный ток | 28,3 | 15,85 |
| Электрическое сопротивление изоляции жилы при 20oС, МОм/км, не менее: | Постоянный ток | 10000 | 10000 |
| Рабочая емкость, нФ/км: | |||
| - 100% измеренных значений | 0,8 | 31 | 33 |
| - 70% измеренных значений | - | 33 | |
| Емкостная асимметрия на длине 425м; пФ/км, не более: | |||
|
K1 - 100% - 97% - 95% |
0,8 |
200 - 100 |
200 100 - |
|
K9-12 - 100% - 97% - 95% |
150 - 100 |
150 100 - |
|
|
E1-2 - 100% - 95% - 90% |
800 600 - |
700 - 550 |
|
| Испытательное напряжение в течение 2-х минут, В: | |||
| - между жилами | 0,05 | 1500 | 1500 |
| - между жилами и оболочкой | 2000 | 2000 | |
| Сопротивление изоляции полиэтиленового шланга, наложенного поверх алюминиевой оболочки и брони, МОм/км, не менее: | Постоянный ток | 30 | 30 |
| Коэффициент затухания, дБ/км, не более: |
0,8 150 |
0,57 3,48 |
0,44 2,74 |
| Волновое сопротивление, Ом: |
0,8 150 |
590 150 |
425 140 |
| Идеальный коэффициент защитного действия; В/км, не более: | |||
| При продольной ЭДС от 70 до 250: | |||
|
-для кабелей марок ТЗПАШп 4x4 и 7x4 14x4 и 19x4 |
0,05 |
0,75 0,65 |
0,7 0,6 |
|
-для кабелей марок ТЗПАуШп 4x4 и 7x4 14x4 и 19x4 |
0,44 0,33 |
0,4 0,3 |
|
|
-для кабелей марок ТЗПАБпШп 4x4 и 7x4 14x4 и 19x4 |
0,4/0,25 0,3/0,2 |
0,35/0/25 0,25/0,2 |
|
| При продольной ЭДС 30 В/км: | |||
|
-для кабелей марок ТЗПАуБпШп |
0,05 | 0,1 | 0,1 |
|
-для кабелей марок ТЗПАБп и ТЗПАБпГ 4x4 и 7x4 14x4 и 19x4 |
0,45 0,35 |
0,4 0,3 |
|
|
Условия транспортирования кабеля должны соответствовать условиям хранения 8 по ГОСТ 15150-69. Условия хранения кабеля должны соответствовать условиям 8 по ГОСТ 15150-69. Растягивающее усилие при прокладке, не более - 150 кгс. Температура прокладки - от -15oС до +40oС. Стойкость к повышенной и пониженной температуре окружающей среды - от -50oС до +50oС. Радиус изгиба кабелей при прокладке и монтаже - не менее 15 номинальных диаметров алюминиевой оболочки. Гарантийный срок эксплуатации со дня ввода кабеля в эксплуатацию – 3 года. Минимальный срок службы с даты изготовления кабеля - не менее 20 лет. Гарантийный срок хранения - 6 месяцев. Кабель поставляется на деревянных барабанах по ГОСТ 5151-79.
Строительная длина кабеля: |
|||
| Марка кабеля | Система скрутки | Номинальная толщина сварной алюминиевой оболочки, мм | Номинальная толщина прессованной алюминиевой оболочки, мм | Наружный диаметр кабеля (справочный), мм | Расчетная масса кабеля (справочная), кг/км |
|---|---|---|---|---|---|
| ТЗПАБпШп | 4х4х0,9 | 0,8 | 1,1 | 28,9 | 1113 |
| 7х4х0,9 | 1,0 | 1,1 | 31,9 | 1332 | |
| 14х4х0,9 | 1,1 | 1,3 | 40,3 | 1940 | |
| 19х4х0,9 | 1,2 | 1,3 | 42,9 | 2250 | |
| 4х4х1,2 | 1,0 | 1,1 | 32,7 | 1327 | |
| 7х4х1,2 | 1,1 | 1,2 | 37,5 | 1735 | |
| 14х4х1,2 | 1,3 | 1,3 | 46,8 | 2575 |
-
