Назначение

Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 6 кВ номинальной частотой 50 Гц. Максимальное напряжение трехфазной сети, для которой предназначается кабель - 7,2 кВ. Кабели предназначены для общепромышленного применения и атомных станций при поставках на внутренний рынок и на экспорт.

Конструкция

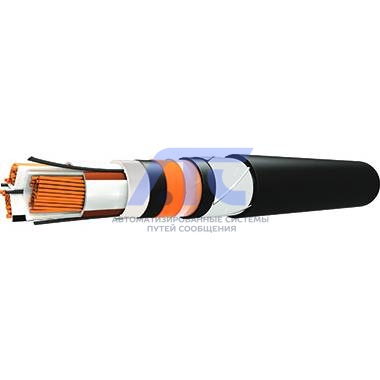

1. Токопроводящая жила – медная или алюминиевая, многопроволочная, секторной формы, 1 или 2 класса по ГОСТ 22483-2012. Электрическое сопротивление токопроводящих жил, пересчитанное на 1 км длины кабеля и температуру 20^оС соответствует 1 и 2 классу ГОСТ 22483-2012.
2. Изоляция жил – поливинилхлоридный пластикат; для исполнения «нг(А)-LS» - поливинилхлоридный пластикат пониженной пожароопасности. Электрическое сопротивление изоляции, пересчитанное на 1 км длины, измеренное при длительно допустимой температуре нагрева токопроводящих жил кабелей при эксплуатации – не менее 0,05 Мом.
3. Сердечник – изолированные жилы кабелей скручены в сердечник правосторонней скруткой. Внутренний промежуток сердечника, из изолированных жил заполнен выпрессованным жгутом. Материал жгута соответствует материалу оболочки или изоляции.
4. Обмотка сердечника – для марок АВВГ, АВВГнг(А), АВБШв, ВВГ, ВВГнг(А), ВБШв – ПВХ-лентами; для марок АВВГнг(А)-LS, АВБШвнг(А)-LS, ВВГнг(А)-LS, ВБШвнг(А)-LS – лентами полипропилена.
5. Поясная изоляция – для марок АВВГ, АВБШв, ВВГ, ВБШв – из поливинилхлоридного пластиката; для марок АВВГнг(А), ВВГнг(А), АВБШвнг(А), ВБШвнг(А) – из поливинилхлоридного пластиката пониженной горючести; для марок АВВГнг(А)-LS, ВВГнг(А)-LS, АВБШвнг(А)-LS, ВБШвнг(А)-LS – из пластиката поливинилхлоридного пониженной пожароопасности.
6. Электропроводящий экран – две ленты электропроводящего материала, наложенные спирально с зазором.
7. Металлический экран – две медные ленты толщиной не менее 0,12 мм, наложенные спирально с зазором. Номинальное сечение металлического экрана:
   - сечением не менее 16 кв.мм для кабелей с сечением жилы 35 - 120 кв.мм;
   - сечением не менее 25 кв.мм для кабелей с сечением жилы 150 - 240 кв.мм.
8. Разделительный слой – две ленты поливинилхлоридного пластиката или полипропилена, наложенные обмоткой с перекрытием.

Небронированные кабели

9. Наружная оболочка – для марок АВВГ, ВВГ – из поливинилхлоридного пластиката; для марок АВВГнг(А), ВВГнг(А) – из поливинилхлоридного пластиката пониженной горючести; для марок АВВГнг(А)-LS, ВВГнг(А)-LS – из пластиката поливинилхлоридного пониженной пожароопасности.
Бронированные кабели

10. Подушка – ленты поливинилхлоридного пластиката, полипропилен наложенные обмоткой с перекрытием; экструдированная внутренняя оболочка для марок АВБШвнг(А), ВБШвнг(А) – из поливинилхлоридного пластиката пониженной горючести; для марок АВБШвнг(А)-LS, ВБШвнг(А)-LS – из пластиката поливинилхлоридного пониженной пожароопасности.
11. Защитный покров – броня из двух стальных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты.
12. Защитный шланг – выпрессован для марок АВБШв, ВБШв – из поливинилхлоридного пластиката; для марок АВБШвнг(А), ВБШвнг(А) – из поливинилхлоридного пластиката пониженной горючести; для марок АВБШвнг(А)-LS, ВБШвнг(А)-LS – из пластиката поливинилхлоридного пониженной пожароопасности.

Основная выпускаемая номенклатура

Коды ОКПД 2 и классы пожарной опасности

Условия эксплуатации и монтажа

1. Кабели предназначены для эксплуатации в электрических сетях переменного напряжения. Бронированный кабель предназначен для прокладки в земле (в траншеях), за исключением пучинистых и просадочных грунтов.
2. Кабели марок ВВГ, АВВГ, ВБШв, АВБШв предназначены для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях. При групповой прокладке таких кабелей обязательно применение средств огнезащиты.
3. Кабели марок ВВГнг(А), АВВГнг(А), ВБШвнг(А), АВБШвнг(А) предназначены для групповой прокладки в кабельных сооружениях наружных (открытых) электроустановок (кабельных эстакадах, галереях).
4. Кабели марок ВВГнг(А)-LS, АВВГнг(А)-LS, ВБШвнг(А)-LS, АВБШвнг(А)-LS предназначены для групповой прокладки в кабельных сооружениях и помещениях внутренних (закрытых) электроустановок, в том числе на объектах использования атомной энергии.
5. Эксплуатация при температуре окружающей среды: от - 50ºС до +50ºС.
6. Прокладка кабелей без предварительного подогрева допускается при температуре окружающей среды не ниже минус 15^оС.
7. Допустимый радиус изгиба кабелей при прокладке должен быть не менее 7,5 диаметров кабеля.

Форма поставки

1. Кабели поставляются на деревянных барабанах по ГОСТ 5151-79 «Барабаны деревянные для электрических кабелей и проводов». Упаковка и маркировка соответствуют ГОСТ 18690-2012 «Кабели, провода, шнуры и кабельная арматура».
2. Максимальная длина кабеля, наматываемая на барабан, ограничена грузоподъемностью в 5 тонн.
