Назначение

Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66; 1 и 3 кВ номинальной частотой 50 Гц. В электрических сетях с заземленной или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч за год.
Климатическое исполнение УХЛ и Т, категории размещения 1-5 по ГОСТ 15150-69.
Кабели соответствуют требованиям безопасности по ГОСТ 12.2.007.14-75.

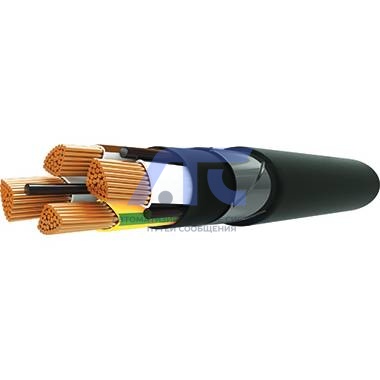

Конструкция

1. Токопроводящая жила – медная или алюминиевая, однопроволочная или многопроволочная, секторной или круглой формы, 1 или 2 класса по ГОСТ 22483-2012. Электрическое сопротивление токопроводящих жил, пересчитанное на 1 км длины кабеля и температуру 20^оС соответствует 1 и 2 классу ГОСТ 22483-2012.
2. Изоляция жил - кабели марок Пв..., АПв... – сшитый полиэтилен; марок В.., АВ… - поливинилхлоридный пластикат. Удельное объемное электрическое сопротивление изоляции при длительно допустимой температуре нагрева токопроводящих жил:
   - для марок В.., АВ… – не менее 1•10¹⁰ Ом•см;
   - для марок Пв..., АПв... – не менее 1•10¹² Ом•см.
3. Скрутка – изолированные жилы многожильных кабелей скручены в сердечник правосторонней скруткой. Внутренний промежуток сердечника, из изолированных жил сечением свыше 25 кв.мм включительно, заполнен выпрессованным жгутом. В кабелях с алюминиевыми ТПЖ заполнение наружных промежутков между изолированными жилами осуществляется одновременно с наложением экструдированной внутренней оболочки. В кабелях с медными ТПЖ наружные промежутки заполнены выпрессованными жгутами. Материал жгутов соответствует материалу внутренней оболочки.
   Многожильные кабели должны имеют все жилы равного сечения. Четырехжильные кабели с жилами номинальным сечением 25 кв.мм и более могут иметь одну жилу меньшего сечения (нулевую или заземления).
4. Внутренняя оболочка – для кабелей исполнения «нг(А)», «нг(В)» выпрессована из ПВХ-пластиката пониженной горючести, для остальных кабелей из ПВХ-пластиката.
5. Экран – для марок АВВГЭ, ВВГЭ, АВВГЭнг(А), ВВГЭнг(А), АПвВГЭ, ПвВГЭ, АПвВГЭнг(А), ПвВГЭнг(А) медные ленты, наложенные обмоткой с перекрытием.
6. Оболочка - для кабелей исполнения «нг(А)», «нг(В)» выпрессована из ПВХ-пластиката пониженной горючести, для остальных кабелей из ПВХ-пластиката.
   Номинальная толщина наружной оболочки соответствует категории Обп-2 по ГОСТ 23286-78, при этом номинальное значение толщины оболочки одножильных кабелей не менее 1,4 мм, многожильных – не менее 1,8 мм.
7. Защитный покров:
   - броня из двух стальных оцинкованных лент, наложенных спирально так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты;
   - защитный шланг для кабелей исполнения «нг(А)», «нг(В)» выпрессован из ПВХ-пластиката пониженной горючести, для остальных кабелей из ПВХ- пластиката или полиэтилена. Номинальная толщина защитного шланга соответствует требованиям ГОСТ 31996-2012.

Основная выпускаемая номенклатура

Коды ОКПД 2 и классы пожарной опасности

Условия эксплуатации и монтажа

1. Кабели марок ПвБШп и АПвБШп предназначены для прокладки в земле (траншеях) независимо от коррозионной активности грунтов и грунтовых вод. Допускается их применение для прокладки через несудоходные реки и водоемы при условии заглубления в грунт.
2. Кабели марок ВВГ, АВВГ, ВВГЭ, АВВГЭ, ПвВГ, АПвВГ, ПвВГЭ, АПвВГЭ, ВБШв, АВБШв, ПвБШв, АПвБШв предназначены для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях. При групповой прокладке таких кабелей обязательно применение средств огнезащиты.
3. Кабели марок ВВГнг(А), АВВГнг(А), ВВГЭнг(А), АВВГЭнг(А), ПвВГнг(А), АПвВГнг(А), ПвВГЭнг(А), АПвВГЭнг(А), ВБШвнг(А), АВБШвнг(А), ПвБШвнг(В) и АПвБШвнг(В) предназначены для групповой прокладки в кабельных сооружениях наружных (открытых) электроустановок (кабельных эстакадах, галереях).
4. Эксплуатация при температуре окружающей среды:
   - АПвБШп, ПвБШп от - 60ºС до +50ºС;
   - все марки (исключая АПвБШп, ПвБШп) от - 50ºС до +50ºС.
5. Прокладка без предварительного подогрева кабелей марок ПвБШп и АПвБШп допускается при температуре окружающей среды не ниже минус 20^oС. Кабели остальных марок могут быть проложены без предварительного подогрева при температуре окружающей среды не ниже минус 15^oС.
6. Минимальный радиус изгиба при прокладке, не менее:
   - одножильных 10 диаметров кабеля;
   - многожильных 7,5 диаметров кабеля.

Форма поставки

1. Кабели поставляются на деревянных барабанах по ГОСТ 5151-79 «Барабаны деревянные для электрических кабелей и проводов». Упаковка и маркировка соответствует ГОСТ 18690-2012 «Кабели, провода, шнуры и кабельная арматура».
2. Максимальная длина кабеля, наматываемая на барабан, ограничена грузоподъемностью в 5 тонн.
